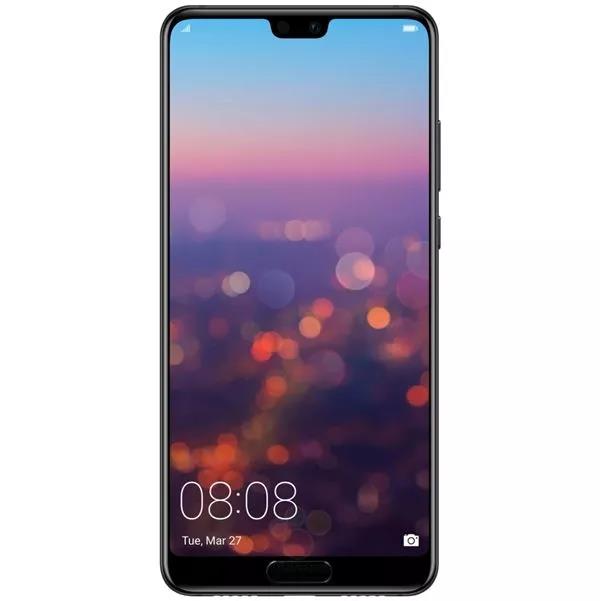

再来看外观，P20 Pro 正面继续采用了P系列的正面指纹识别FPC，但是屏幕变为了现在最流行的“刘海屏”设计，屏幕大小为6.1英寸，分辨率为2240 * 1080。还搭载的麒麟970处理器以及后置4000+2000+800 万像素的三摄像头！

  下面我们就来看一下著名拆解网站iFixit对华为P20 Pro进行的完整拆解，来深入了解这款新旗舰机的内部结构，几个重要信息如下：

  首先，华为P20 Pro采用了分体式主板的设计，为此手机能够在7.8毫米的机身内塞进4000毫安时的大电池。

  其次，华为P20 Pro部分零件采用了模块化设计，更换简单。

  最后，从iFixit的拆解可以发现一个华为从未公开的秘密，那就是P20 Pro后置的三个相机似乎都支持OIS光学防抖。

下面开始正式拆解：

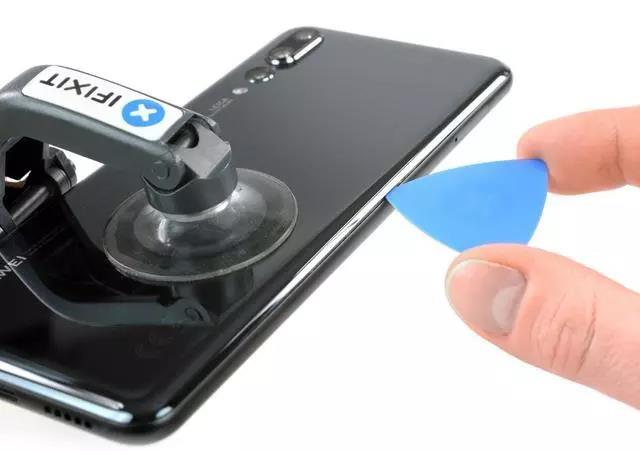

  华为P20 Pro在手机背部没有采用螺丝，而是采用的胶水粘结。所以在拆解的时候还是比较容易的。用热风枪跟吸盘就可以解决了。

  P20 Pro的后壳也是没有螺丝的，但在主板依旧有螺丝。用在了NFC天线和主板屏蔽层上。

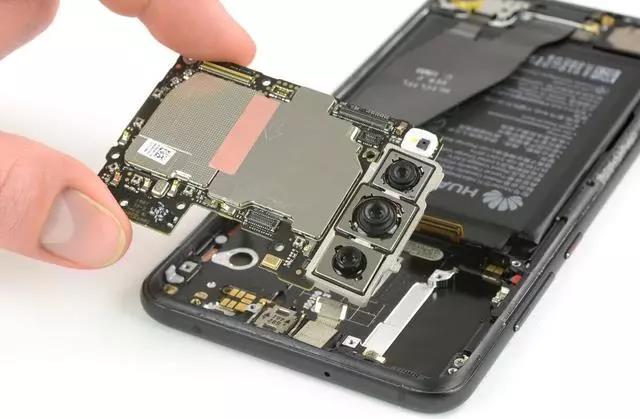

  拆下主板屏蔽层之后可以看到华为P20 Pro最强悍的三摄像头模组了，此次华为将三颗摄像头都设计成同一个模块，并且还是紧挨着主板上的，而闪光灯也是被后置三摄给拖拽着。

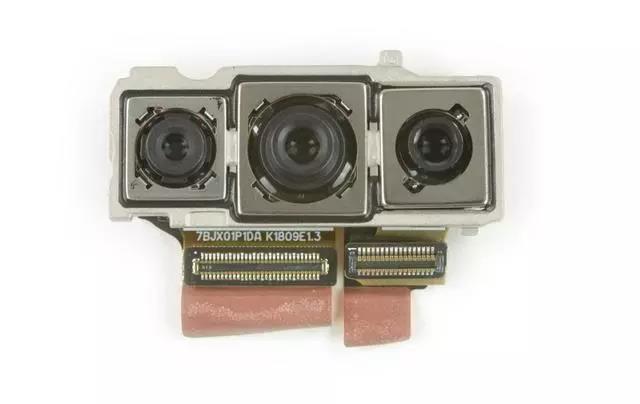

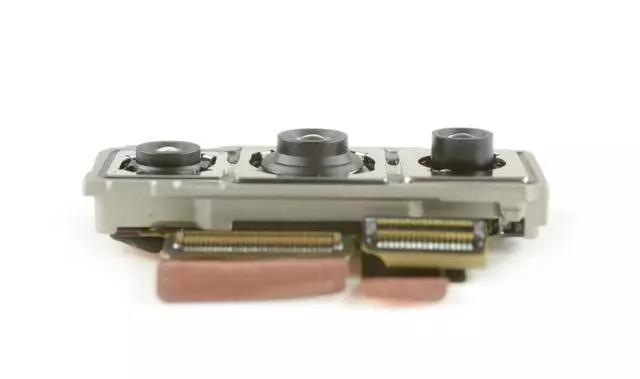

  关于后置三颗摄像头的细节，左边是2000万像素的黑白摄像头；中间是4000万像素的主摄像头；右侧是800万像素的长焦摄像头。

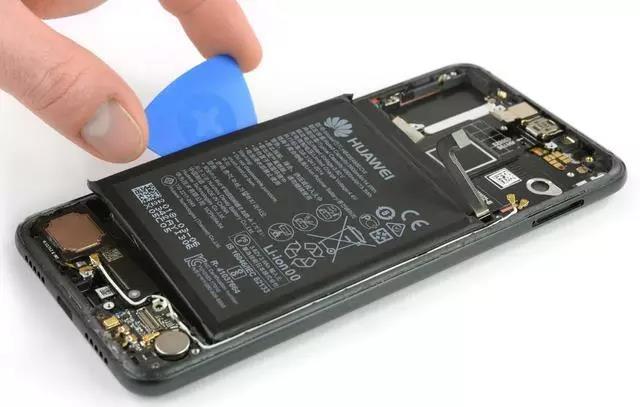

  华为这次在电池方面的设计也是非常友好的。模块化设计的充电接口对于小白用户而言是非常好拆解的，让电池拆解也方便了不少。

  由于P20 Pro缺少Face ID和虹膜扫描硬件，所以拆下来的屏幕内的元器件也不是很多。

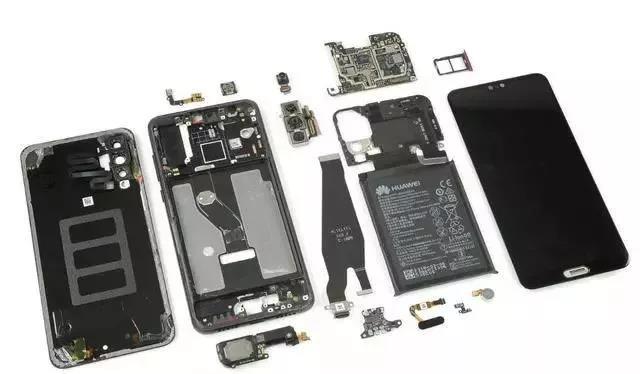

  下面展示一下拆解下来的全部元器件：

附上所有配置清单：

·         6.1英寸OLED触控屏，分辨率2240X1080，长宽比为18.7:9

·         八核麒麟970 CPU配以Mali-G72 MP12 GPU辅以专用NPU

·         后置莱卡三摄，分别为40 MP+8 MP+20 MP，光圈为ƒ/1.8+ƒ/2.4+ƒ/1.6

·         24 MPƒ/2.0 光圈前置摄像头

·         128 GB存储以及6 GB RAM

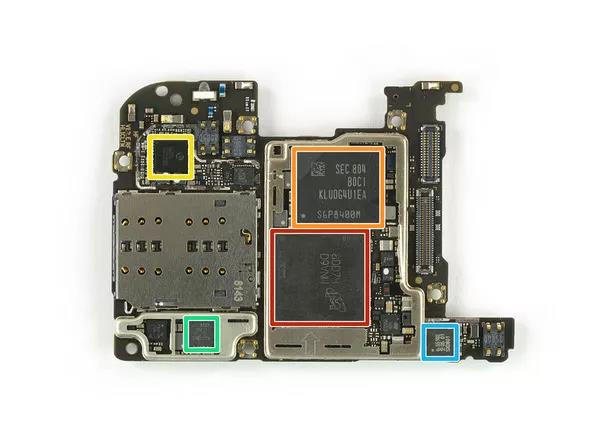

·         镁光（Micron）MT53D768M64D8WF-053 WT:D 6 GB LPDDR4 SDRAM封装于麒麟（Kirin）970 SoC

·         三星（Samsung）KLUDG4U1EA-B0C1 128 GB V-NAND闪存 海思半导体（HiSilicon）Hi6403-GWCV110音频IC

·         德州仪器（Texas Instruments）BQ25895 I2C 充电控制模块

·         恩智浦半导体（NXP）55102 PN548 NFC控制器

·         海思半导体（HiSilicon）Hi6363-GFCV100射频收发模块 Skyworks 78113-14，78114-61以及78117-4A Skyone前端LTE模块

·         海思半导体（HiSilicon）Hi6421-GFCV810电源管理IC

·         赛普拉斯（Cypress）BCM43596 Wi-Fi及蓝牙模块

·         海思半导体（HiSilicon）Hi6423-GWCV100电源管理IC
