随着科技的不断发展,镭射钻越来越被广泛运用,在此就让柔性线路板厂家将通过2个比较直观的现象介绍下什么是镭射(激光)钻孔及其注意事项。
1.激光怎样产生的
激光是由一个封闭的循环空间里的瓦斯混合气体(见下表)在强大风机的风力下,当瓦斯混合气体经过带电的陶瓷电极时,混合气体发生分子结构的化学反应,再通过全反射镜的全反射,形成激光束,从发震器里发射出来。
气体元素 | 气体名称 | 比例(mol/l) |
Co | 一氧化碳 | 5% |
Co2 | 二氧化碳 | 14% |
H2 | 氢气 | 0.15% |
N2 | 氮气 | 18% |
He | 氦气 | 余 |
2.为何一秒钟能烧孔几千孔

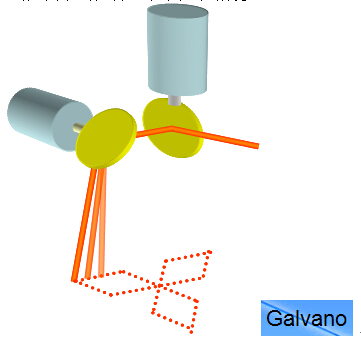

激光束产生后要经过一系列的光的折射——反射——分光——光的修正等路径,最后才能到达电子扫描镜,通过程序控制扫描镜的X轴和Y轴马达的频率,每秒钟达到2250次的变化,每次改变频率也就改变孔的位置,从而达到烧不同坐标的孔。如图,扫描镜
为何经常更换瓦斯混合气体
瓦斯混合气体在经过带电的陶瓷电极时,发生分子结构的化学反应,导致按照一定比例构成的瓦斯混合气体的组成成分发生了改变。因此使用时间长了, 组成结构已经发生了改变的混合气体会影响激光的产生,导致激光不稳定,也就影响到烧孔的品质,因此要在使用96小时后进行快速瓦斯自动更换和720小时后进行全瓦斯的自动更换。
通过以上解说,您了解了激光钻孔的原理了吗?
