软板厂灵魂拷问,Wi-Fi 7何时面世?

文章来源:作者:何琴 查看手机网址
扫一扫!
扫一扫!
人气:1937发布日期:2021-07-08 10:30【

  今年Wi-Fi迎来了两件大事,一是Wi-Fi联盟正式开始Wi-Fi 6E产品的认证,二是Wi-Fi 7标准1.0版本草案的发布。作为当前最流行无线技术的下一代标准,Wi-Fi 7究竟有何特性,如何兼顾之前与后续的跨代设备,相关的产品又将在何时推出呢?和软板厂一起来看看!

物理层性能集体翻倍

  Wi-Fi 7,也就是802.11be,主打的是极高的吞吐量和极低的延迟,目标性能为5ms以下的延迟,和每个AP 30Gbps以上的吞吐量,这已经是Wi-Fi 6的4倍。以上特性对于时间敏感网络的应用来说相当重要,就拿沉浸式AR和VR来说,限制其体验的不仅是网速、设备性能和屏幕分辨率,还有传输速率和延迟,造成了体验中的晕眩感和割裂感。

  而新标准将Wi-Fi 6上的PHY物理层特性几乎都提·高了一倍,比如Wi-Fi 7的调制阶数最高支持到4096 QAM,如此一来每个子载波可对12位数据进行编码,而不是1024QAM的10位,实现了20%的速率提升。上一代的8x8 MIMO增加至新标准中的16x16 MIMO,信道大小更是可以支持到320MHz。这样一来,在最大空间流下,Wi-Fi 7的速度可以达到46.4 Gbps,在新特性多链路操作(MLO)下,甚至可以达到70 Gbps的速率。

  此外,Wi-Fi 7同样支持Wi-Fi 6E中新增的6GHz频段。据软板厂了解,这一频段对新标准来说非常重要,因为这是唯一具备充足连续频谱的频段,从而保证320MHz的信道大小。不过当前6GHz的频段还未在全球普及商用,比如欧盟就只开放了5945-6425 MHz的频段,因此只有中心频率编号为31的320MHz信道才可以使用。相信Wi-Fi 7正式发布后,这一情况会有所改善。

多链路操作用上不同频段

  Wi-Fi 7引入的一个新特性就是上面提到的多链路操作(MLO),执行MLO时,多个链路公用MAC网络层,并采用单独的物理层,这样支持该特性的AP还是基站都能在多个频段上同时执行发射或接收操作,比如5GHz和6GHz。这样极大地增加了吞吐量,同时降低了延迟。

  不过,莱特波特资深产品市场经理Eve Danel补充道,双频段工作也带来了不少挑战,比如双频段共用一根天线时,可能会出现干扰,因此需要对设备进行详尽的特性分析才能实现多链路操作。

Wi-Fi 7开启前向兼容

  Wi-Fi之所以依然是无线霸主的原因就在于其向后兼容性,新一代标准都可以兼容前代的标准,但Wi-Fi 7在做到向后兼容的同时,也开启了一个前向兼容的时代。

  新一代Wi-Fi标准的设备通过前代标准的前导码中解码信息,也就是L-SIG。而Wi-Fi 7引入了一个U-SIG通用前导码,只需对其进行填充,改变版本号、UL/DL等参数,就可以保证兼容Wi-Fi 7以后的标准。

新的MCS速率

  在802.11ax标准中,已经为20MHz至160MHz的信道定义了12个MCS速率,而Wi-Fi 7在4096QAM调制方式的支持下,引入了速率更高的MCS 12和MCS 13。如果采用320MHz的信道,那么单条空间流上的速率最高可至2.9Gbps。

  此外,Wi-Fi 7还在6GHz频段下引入了两个较低的MCS速率,MCS14和MCS15,这两者采用了与MCS0一样的BPSK调制方式,其主要作用是为了扩展6GHz频段的传输范围。

更公平的资源分配

  在Wi-Fi 6中,使用OFDMA且多用户共享频谱时,每个用户仅分配一个RU(资源单元),在2个、4个、8个或16个用户共享的情况下,可以做到均匀的RU分配,但该标准并没有规定公平的方式来为3个、5个乃至更多用户做到合理的频谱分配。

  Wi-Fi 7引入了多RU的特性,为每个用户组合多个RU,来实现更高效的带宽分配,但如此一来RU的分配组合数量就变多了。为此,该标准制定了一套规则,规定小RU(不超过242个子载波)只能与小RU组合,大RU只能与大RU组合。

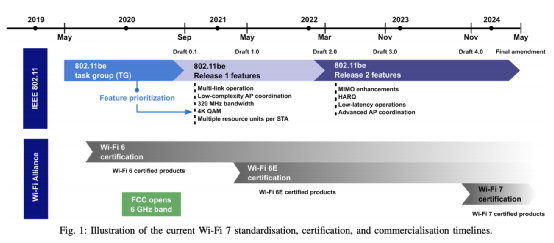

  据软板厂了解,从当前的路线图上来看,Wi-Fi 7仅完成了1.0版本的草案工作,确定了物理层上做出的改进,接下来是后续的网络层开发和完善工作,因此未来可能会加入更多的特性。与此同时,相关的产品开发也会在2022年和2023年展开,直到在2023至2024年的节点上Wi-Fi联盟开启Wi-Fi 7的认证,彼时相关的商品才会正式面世。
