电池FPC之电容屏好，还是电阻屏好
随着科技的发展和人们对智能化需求的增长，触摸屏的应用已经非常广泛。
据电池FPC小编了解，按照其工作原理，一般可以把触摸屏分为4种：电阻式触摸屏、电容式触摸屏、红外线式触摸屏、表面声波触摸屏。其中，以电阻式触摸屏和电容式触摸屏应用最为广泛。

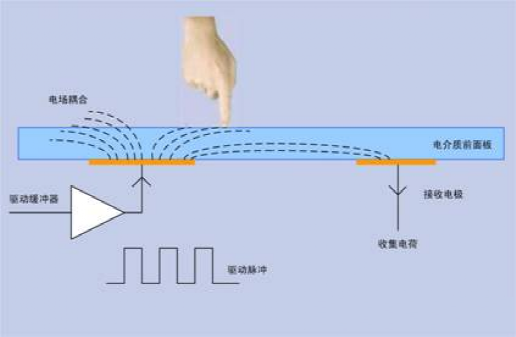

今天电池FPC小编就来介绍一下这两种屏的工作原理和应用场合。电容屏工作原理电容式触摸屏是利用人体的电流感应进行工作的。当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分别从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。

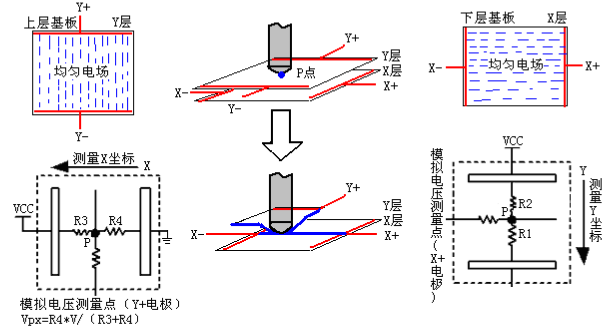

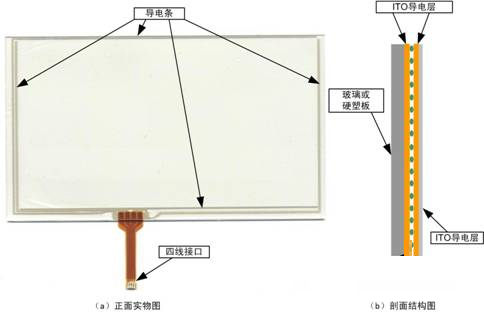

据电池FPC小编了解，电阻屏工作原理以四线电阻屏为例，其主要是由镀有ITO镀层的两层薄膜所组成。其中的一层在屏幕的左右边缘，各有一条垂直的导电条，另外一层是在屏幕的顶部和底部都各有一条水平的导电条。如下图所示：如果你在一层的薄膜两条导电条上施加以电压，那么在ITO的镀层之上就会形成一个均匀的电场。
当其使用者触击到触摸屏时，触击点的两层薄膜就会发生接触，在另外一层的薄膜之上就可以测量到接触点的电压值了。在实际的测量时，控制电路会交替的在X和Y电极上施加电压，然后测量另一个电极的电压，从而计算接触点的坐标。应用场景电容屏和电阻屏工作原理的不同，也各有其特点：
电容触摸屏：
● 触摸体验好
● 怕水、油污等
● 漂移，易部分失效
● 以人体做为线路的一部分，戴手套不作用
● 对湿度、温度、电磁干扰等环境要求高
电阻触摸屏：
● 不怕水、油污
● 具有小尺寸和成本优势
● 怕划伤
● 透光率低
● 抗干扰能力强电容屏的应用的较电阻屏晚一些，但由于其触摸体验好，已经在手机、平板等消费类电子中广泛应用。
虽然在消费电子中电阻屏逐渐被电容屏所取代，但在工业领域，电阻屏依然更受青睐，主要得益于其不怕水和油污以及抗干扰能力强的特点。
