FPC 软板为何需要补强？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：10发布日期：2025-06-05 09:07【大中小】

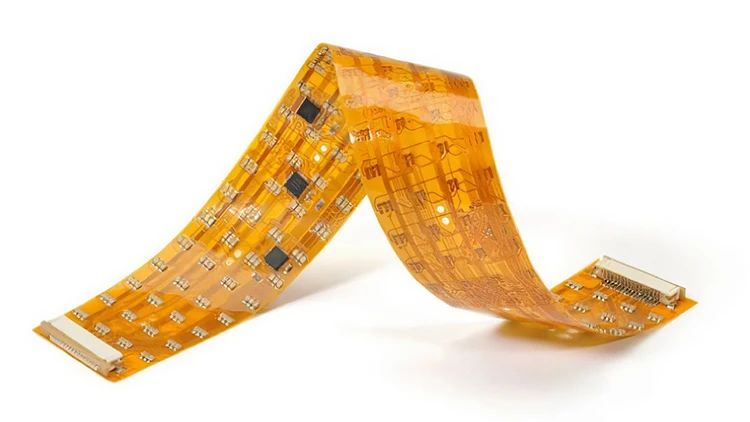

FPC在电子产品中被广泛使用，但由于它机械强度小，易皲裂，因此需要贴合补强材料以加强FPC柔性线路板的机械强度，方便PCB表面装零件等。今天小编带大家了解一下FPC补强的相关知识。

什么是补强？

软板在具有轻型、薄型、柔性的同时，也失去了刚性的性能，为了使产品指定部位增加一定的厚度和刚性，以便于后续安装或装配，就需要在这些位置贴上一块刚性的板材，即补强。

补强是FPC加工流程中，很重要的一个环节，对FPC质量起着举足轻重的作用。

柔性线路板补强板种类有哪些

不锈钢片（SS），有的图纸上标注是SUS，实际上这就是钢片补强，SUS是钢片的常用型号

规格：0.1，0.2，0.3，0.4MM

作用：增加平整度，硬度，散热，导电接地

铝片（AL)

规格：0.1，0.2，0.3…2.0MM

作用：增加厚度，散热，平整度

FR4

规格：0.1，0.2，0.3…2.0MM

作用：增加硬度，厚度，平整度

聚酰亚胺（PI）

规格：0.0275，0.05，0.075，0.1，0.15，0.175，0.2，0.225，0.25MM

作用：增加厚度。

聚酯（PET）

规格：0.225MM

作用：增加厚度。

柔性PCB辅助材料

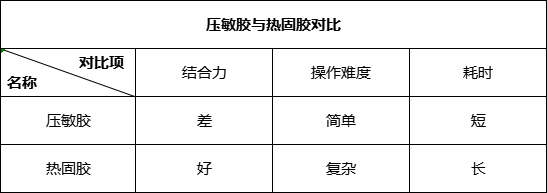

1、接着剂：压敏胶和热固胶。

① 压敏胶：软板用的双面胶，简称DST，又叫压敏胶PSA；可分为普通胶、耐高温胶，导电胶、导热胶等。

普通胶，常用的有3M467，3M468；导电胶，常用的有3M9703，3M9713；导热胶，常用的有3M8805，3M9882；耐高温胶，常用的有3M966 3M9460 3M9077 3M9079 TESA8853等。

② 热固胶：简称TSA，是需要在高温高压下固化起到粘接作用。热固胶也分普通的和导电的。

2、离形纸：避免接着剂在压着前沾附异物。

3、EMI：电磁屏蔽膜：保护线路板内线路不受外界(强电磁区或易受干扰区)干扰。

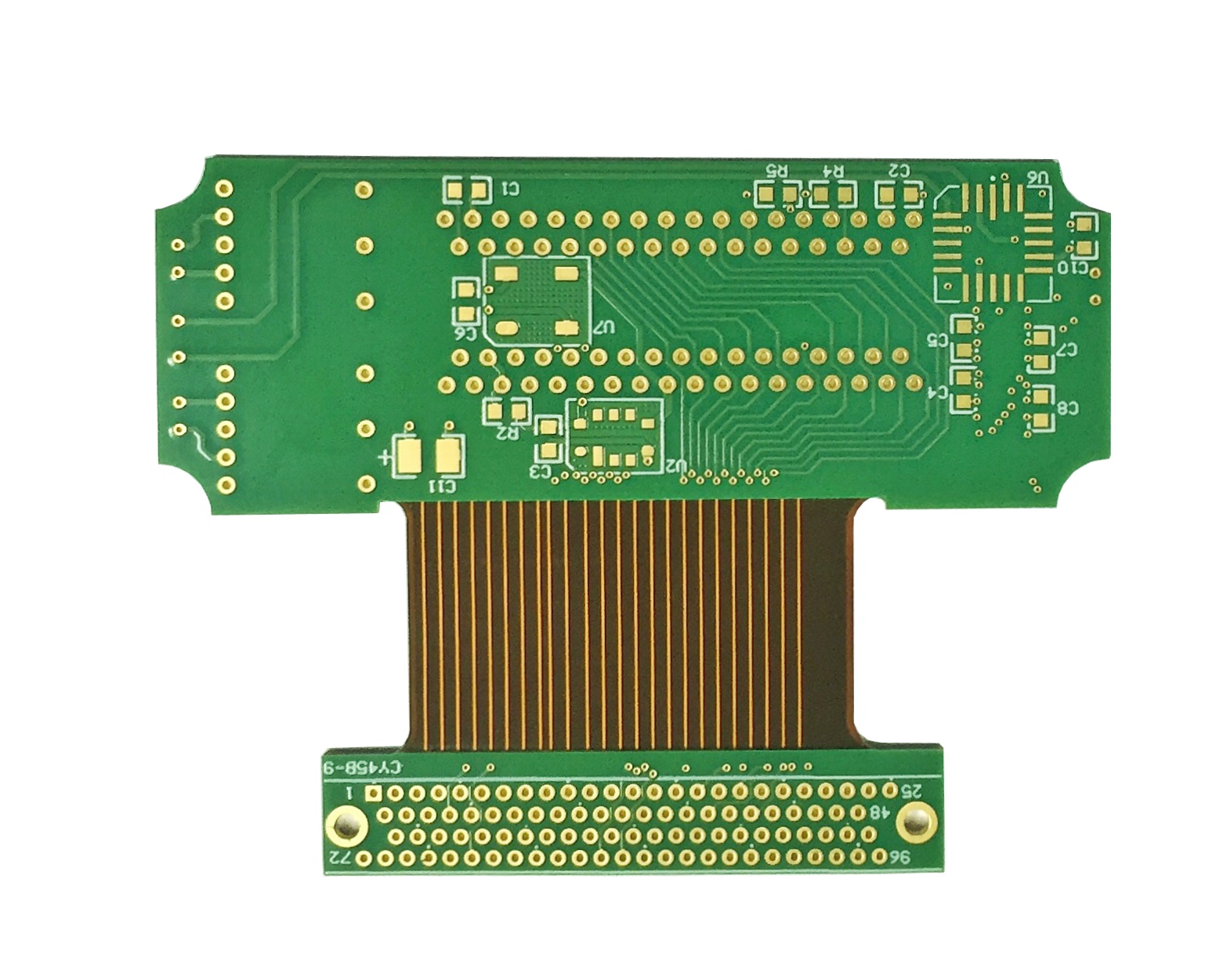

补强板与软硬结合板的区别

相同点：二者的结构都是软板材料与硬板材料通过胶层结合在一起的。

不同点：软硬结合板在硬板材料上有布线，软板上的走线与硬板走线之间通过via相互导通。而贴补强的软板，其上的硬板材料上一般都是没有任何走线，哪怕是PAD；软板与硬板间只有机械连接，并无电气连接。当然有些比较特别的补强上会有些PAD或光学点，但这些PAD与软板上的走线是没有电气连接的。

ps:部分图片来源于网络，如有侵权，请联系我们删除
