手机FPC厂家解析手机fpc覆盖膜贴合流程
覆盖膜-----即通常所说COVERLAY,其作用是使柔性电路板不受尘埃、潮气、化学药品的侵蚀以及减少弯曲过程中应力的影响,主要起绝缘作用,那么下面就让手机fpc厂家简单介绍下FPC覆盖膜手工贴合的流程方法:
首先做好准备工作: 检查烙铁有没有电及清洁烙铁渣、刀笔、无尘纸;覆盖膜材料。
覆盖膜贴合方法:
1、检查覆盖膜和胶膜是否有漏冲、漏钻、多钻孔、冲坏、覆盖膜毛刺过大等现象并用包封清洁机清理表面尘物;
2、整理并清洁工作台面,将待贴板清洁的覆盖膜及电烙铁等工具放于固定位置;
3、检查待贴板是否有氧化、杂物、灰尘等,如发现有以上不良项目,则返工或清洁干净再贴;
4、贴覆盖膜按照工艺要求及MI资料进行操作,严格按照板上的"C"标记线及焊盘或对位孔进行对位,对于有焊盘的板,在贴覆盖膜时露焊盘四周要均匀 。

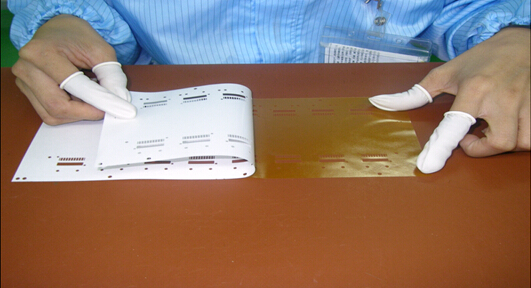

5、揭下覆盖膜正确方法:将覆盖膜放在光台上,离形纸朝上,覆盖膜朝下,一手按住覆盖膜一边然后慢慢把离形纸揭下;

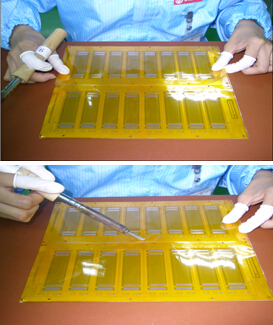

6、当覆盖膜与板的"C"标记线对齐,并确保无误后,用电烙铁固定,使覆盖膜不能偏移或脱落即可,当烙铁固定时不能烫在产品上;
7、单面复合:贴好的胶膜板进行过机,温度是160°-165°之间,过机后待冷却,撕下胶膜离型纸,按照对位孔贴进行单面复合、自检。
二、覆盖膜贴合注意事项:
1、整个操作过程必须戴手套和手指套,只能露两个大拇指,防止板面氧化、手指印;
2、过程必须保持清洁,防止板面和复合板里面残留异物;
3、注意检查:覆盖膜破损、有毛刺,不可贴,若有板面皱折,板面涨缩、雾状、刮伤等异常情及时反馈和处理;
4、工作时间不可以戴手链、手表等金属首饰,避免刮伤板面;
5、所有线路板为电镀锡、金时需确认覆盖膜要留电镀边;
6、拿烙铁时注意方式,不能超出手柄,以免烫伤;
您学会了吗?
