柔性线路板上的回流焊和波峰焊技术
大家都知道深联电路的柔性线路板厂有配套的SMT服务,而在柔性线路板去做SMT时有两种焊接工艺——回流焊和波峰焊,那么什么时候做回流焊?什么时候做波峰焊呢?请看柔性线路板厂家为您一一解答!
一直以为回流焊和波峰焊是一回事,设备也差不多,不过自从问了柔性线路板厂市场部总经理张总后,才明白小编真的想错了。真相是这样滴:回流焊是主要用于焊接贴片器件的焊接设备,用来焊接插在PCB上的元件,起一个连接固定作用;而波峰焊主要用于焊接插件的焊接设备。

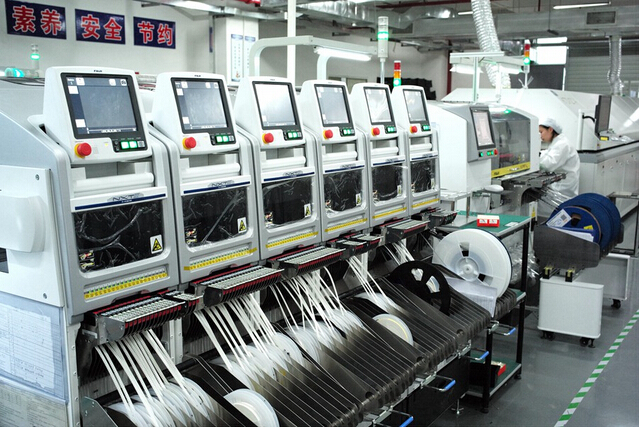

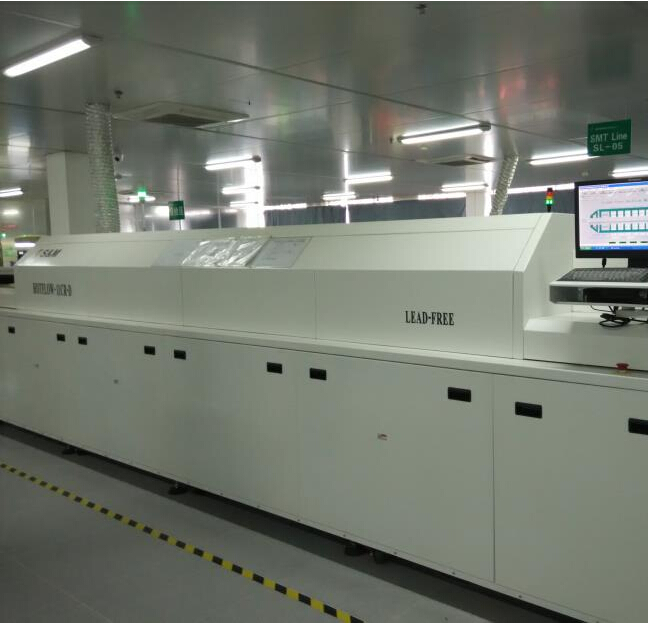

回流焊基本原理
回流焊是通过重新熔化预先分配到印制板焊盘上的膏装软钎焊料,实现表面组装元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。
回流焊加工的为表面贴装的板,其流程比较复杂,可分为两种:单面贴装、双面贴装。
A单面贴装:预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→检查及电测试。
B双面贴装:A面预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→B面预涂锡膏→贴片(分为手工贴装和机器自动贴装)→回流焊→检查及电测试。
波峰焊基本原理
波峰焊是指将熔化的软钎焊料(铅锡合金),经电动泵或电磁泵喷流成设计要求的焊料波峰,亦可通过向焊料池注入氮气来形成,使预先装有元器件的印制板通过焊料波峰,实现元器件焊端或引脚与印制板焊盘之间机械与电气连接的软钎焊。根据机器所使用不同几何形状的波峰,波峰焊系统可分许多种。
波峰焊流程:将元件插入相应的元件孔中→预涂助焊剂→预烘(温度90-100℃,长度1-1.2m)→波峰焊(220-240℃)→切除多余插件脚→检查。
你是否也同小编一样有过同样的误区呢?不知道经过以上解释,你们是否有将它分清楚呢?
