工控fpc的维修方法

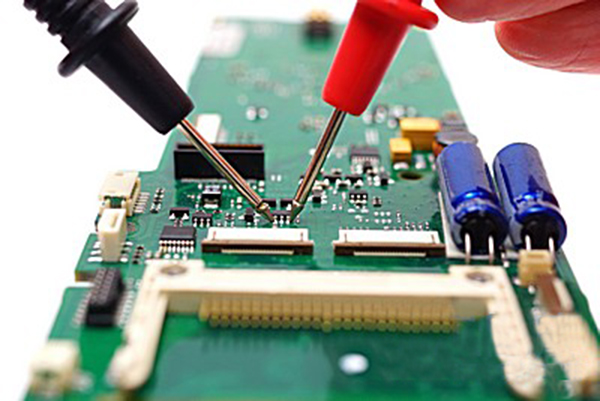

工控fpc维修分为有图维修与无图维修。有图维修方法是参照原理图,分析电路原理与信号走向,再测试关键点上的信号,此种情况容易维修电路,但很多工控fpc都没有原理图,电路板厂把其当作机密是不会给一般用户。
专业维修公司,维修电路板和fpc几乎都是无图维修,以下是无图修电路板和fpc的经验:
一块电路板是由线路板,元器件,与软件组成,我个人觉的修电路板时维修人员的能力与检测等维修工具都很重要。现代电路板如果光靠一个人的经验而缺乏必要的工具去维修很难做到,光提倡在线测试仪等检测设备而不注重人员素质也很难做到。
维修时你面对的板不一样处理方法也不一样。但最基本思路是找出坏的元件更换并修复。那我们是不是把板上所有能的换的元件都换掉就行呢?我试过换完也不行,有的元件是需要调试的,注重整体效应。
用在线测试仪等工具像扫地雷的一样,每个元件做好记号查一遍,对比下VI曲线。这样能找到部分故障但也不一定全能把板修好,“因为在线测试仪通过的芯片不一定是损坏的;测试通过的芯片不一定是没有损坏的。”而且不是每个元件都能在元件库中查找到,机床电路板不停的更新升级,所以你的检测工具也要不停的更新。
维修人员的素质直接影响维修的成败,在无任何原理图状况下要对一块比较陌生的电路板进行维修,除了硬件功底深厚还需要对电路原理与结构很了解的维修工程师,当他看到一块陌生的电路板,应在仔细观察硬件构造判断出此块板的作用,询问客户此板装在什么机床上当时报什么样的警讯。
在判断出一块电路板的作用时,就要头脑中构造出次电路板的方框图,从报警的信息分析是那个环节出故障呢,可能是那几个元件,更换后再测试。如果你要问既然维修人员那么厉害不去搞设计还在这维修?其实搞设计与维修都是赚钱,我们对维修人员待遇不比搞设计的差,况且做维修也是比较有挑战性的,你每天面对不同东西,我还是满喜欢找到问题并修复的那种感觉。
维修时,工作人员的手法也很重要,修电路板是个相当精细的工作有很多元件与线路板及容易损坏,所以操作要相当小心需要必要的夹具等辅助工具。拆卸,焊接等要熟练在没动手前就要想好整过作业流程,避免不必要的损坏。
对有程序的芯片,能备份的尽量备份,不允许备份的千万不要去动。如果查出是有程序的芯片损坏,而找不到备用或替换的芯片那此块电路板也就不能修复。
对线路板与元器件的检测需要专业的检测工具,如多层线路板内部有无断线,元件有无虚焊。
维修除了找到坏的东西修好外,最难的是检测自己有没有修好及上机调试等,不管你是怎么修的,最终要装到机床上能用,而且送到客户手里的电路板必需是好的,这就要在未送送出以前上机测试呢,这就需要维修实验测试台,并根据客户的板模拟制作测试,以保证送到客户的电路板都能正常使用。
