FPC钻导通孔-双面FPC制造工艺
柔性FPC印制板的通孔与刚性印制板一样也可以用数控钻孔，但不适用于卷带双面金属化孔电路的孔加工。随着电路图形的高密度化和金属化孔的小孔径化，加上数控钻孔的孔径有一定界限，现在许多新的钻孔技术已付实际应用。这些新的钻孔技术包括等离子体蚀孔、激光钻孔、微小孔径的冲孔、化学蚀孔等，这些钻孔技术比数控钻孔更容易满足卷带工艺的成孔要求。
柔性FPC印制板的通孔与刚性印制板一样也可以用数控钻孔，但不适用于卷带双面金属化孔电路的孔加工。随着电路图形的高密度化和金属化孔的小孔径化，加上数控钻孔的孔径有一定界限，现在许多新的钻孔技术已付实际应用。这些新的钻孔技术包括等离子体蚀孔、激光钻孔、微小孔径的冲孔、化学蚀孔等，这些钻孔技术比数控钻孔更容易满足卷带工艺的成孔要求。
数控钻孔

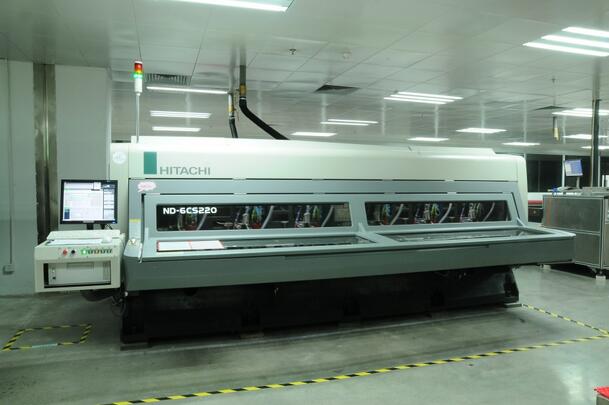

双面柔性FPC印制板中通的钻孔现在大部分仍然是用数控钻床钻孔，数控钻床与刚性印制板使用的数控钻床基本上相同，但钻孔的条件有所不同。由于柔性印制板很薄，能够把多片重叠钻孔，如果钻孔条件良好的话可以把10～15片重叠在一起进行钻孔。垫板和盖板可以使用纸基酚醛层压板或玻纤布环氧层压板，也完全可以使用厚0．2～0．4mm的铝板。柔性FPC印制板所用钻头市场上有售，刚性印制板钻孔用的钻头及铣外形用的铣刀也可以用于柔性印制板。钻孔、铣覆盖膜和增强板的外形等的加工条件基本相同，但由于柔性印制板材料所使用的胶黏剂柔软，所以十分容易附着在钻头上，需要频繁地对钻头状态进行检验，而且要适当提高钻头的转速。对于多层柔性印制板或多层刚柔印制板的钻孔要特别细心。
ps:部分图片来源于网络，如有侵权，请联系我们删除
