FPC板面生产常见的5个问题分析及解决方法

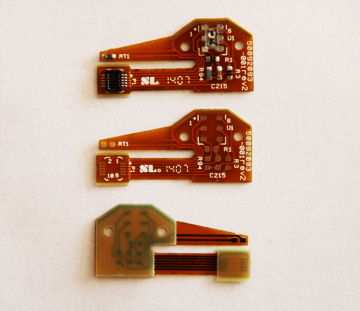

1、气泡
FPC印制板线条间或单根线条侧面,在显影后有气泡产生。主要原因:两根或多根线条间起气泡主要是由于线条间距过窄且线条过高,网印时使阻焊料无法印到基材上,致使阻焊料与基材间有空气或潮气存在,在固化和曝光时气体受热产生膨胀引起单根线条主要是由于线条过高引起,在刮刀与线条接触时,线条过高,刮刀与线条间的角度增大,使阻焊料无法印到线条根部,使线条根部侧面与阻焊层间有气体存在,受热后产生气泡,解决的方法有:网印时应目检网印料是否完全印到基材及线条侧壁,电镀时严格控制电流。
2、孔里阻焊
所造成的原因是在软板厂网印时没有及时印纸,造成网版堆积残余油墨过多,在刮刀压力下把残余油墨印入孔内,解决方法是及时印纸,还有丝网目数太低,也会造成孔里阻焊,要选用高网目的丝网制版,印料粘度太低,换用粘度大的印料,刮板网印角度大小,适当调大刮板网印角度,刮板刀口变圆,磨锐刮板刀口。
3、跳印也称飞白
主要是由于电镀电流过大,镀层厚,造成图形线条过高,在网印柔性线路板印制板时,由于刮板刀与网印框成一定角度网印,所以在线条两侧由于线条过高,就不下墨:造成跳印,另一个原因是刮板刀有缺口,缺口处不下墨,造成跳印,解决的方法主要有控制电镀电流和检查刮板刀是否有缺口。
4、氧化
FPC印制板阻焊层下铜箔线条上有发黑的迹象,造成的原因有擦板后水未烘干,印阻焊前印制板表面被液体溅过或是用手摸过,解决的方法是网印时目检印制板两面铜箔是否有氧化现象。
5、图形有针孔
原因是照相底板上有污物,使印制板在曝光过程中应见光的部分没有见光,造成图形有针孔,解决方法是在曝光过程中经常检查照相底板的清洁度。
