软板的分类

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：3001发布日期：2021-02-08 09:57【大中小】

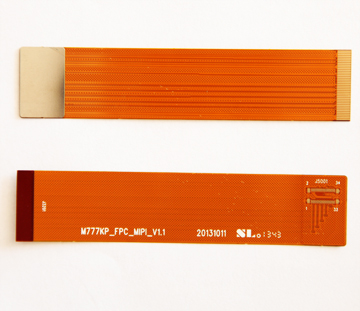

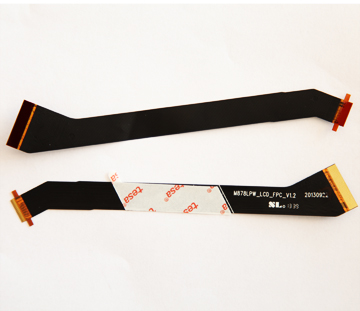

软板厂中的柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。简称软板或FPC。特点：具有配线密度高、重量轻、厚度薄的特色；主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品。

FPC的种类单层FPC具有一层化学蚀刻出的导电图形，在柔性绝缘基材面上的导电图形层为压延铜箔。绝缘基材可以是聚酰亚胺，聚对苯二甲酸乙二醇酯，芳酰胺纤维酯和聚氯乙烯。单层FPC又可以分成以下四个小类：无覆盖层单面连接导线图形在绝缘基材上，导线表面无覆盖层，其互连是用锡焊、熔焊或压焊来实现，常用在早期的电话机中。

有覆盖层单面连接和前类相比，只是在导线表面多了一层覆盖层。覆盖时需把焊盘露出来，简单的可在端部区域不覆盖。是单面软性PCB中应用最多、最广泛的一种，使用在汽车仪表、电子仪器中。无覆盖层双面连接连接盘接口在导线的正面和背面均可连接，在焊盘处的绝缘基材上开一个通路孔，这个通路孔可在绝缘基材的所需位置上先冲制、蚀刻或其它机械方法制成。

有覆盖层双面连接前类不同处，表面有一层覆盖层，覆盖层有通路孔，允许其两面都能端接，且仍保持覆盖层，由两层绝缘材料和一层金属导体制成。双面FPC双面FPC在绝缘基膜的两面各有一层蚀刻制成的导电图形，增加了单位面积的布线密度。金属化孔将绝缘材料两面的图形连接形成导电通路，以满足挠曲性的设计和使用功能。而覆盖膜可以保护单、双面导线并指示元件安放的位置。按照需求，金属化孔和覆盖层可有可无，这一类FPC应用较少。

多层FPC多层FPC是将3层或更多层的单面或双面柔性电路层压在一起，通过钻孑L、电镀形成金属化孔，在不同层间形成导电通路。这样，不需采用复杂的焊接工艺。多层电路在更高可靠性，更好的热传导性和更方便的装配性能方面具有巨大的功能差异。
