柔性电路板模具设计

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：3145发布日期：2021-02-24 11:10【大中小】

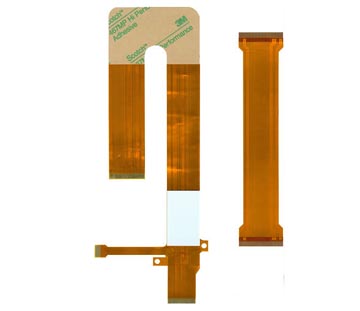

作为柔性电路板（也称FPC）后段工站中非常重要的工站，冲型工站显得犹为重要而模具更是举足轻重，因模具设计、制造不合理的情况时常发生，从而影响质量、影响进展、影响交期。

柔性电路板模具设计应留意以下几点:

①模具钢材的选用

②模具厂制造工艺水平

③模具的结构设计

④模具穴数的多少

⑤模具定位PIN的布局

⑥模具的预涨预缩

1. 模具钢材的选用　　

目前市场钢材很多，国产的，进口的品种繁复，但大部分厂家都运用进口的。

2. 模具厂制作工艺

普通反映效果都较好，作为FPC模具选用肯定是优质模具专用钢材，要求硬度较高，淬透性好，线切割应力小，因为FPC要求的形状精度和方位精度要求都很高，所以对模具的自身的加工工艺提出的高要求，一般来讲都要求慢走丝进行线切割，线切割的质量是影响模具运用效果的重要因素之一，这跟机器的等级和工人的技能水平密切相关，而模具的组立过程则是工艺过程后段要点，相当要害。而一起还应该考虑的是热处理时模具公模，母模要求相差8-10度，便于修模。

3. 模具结构设计　　

模具结构设计是五金冲模中比较简单的，分落料型，面出型，关于冲盖膜，热固胶膜，冲电镀线，PI及FR4等加强片时用落料型，因为这些物料都不易变形，并且功率也较高；关于外形为了确保不变形，再加上往往都有组织孔，都选用面出型；另外不锈钢补强片因为采取落料会引起变形所以都选用面出型的。

4. 模具穴数的多少　　

为了达到产能，功率穴道当然越多越好，但由受到冲床渠道巨细限制及模具稳定性的影响及FPC基材自身安定性的影响，产品形状导致的排版数量，一起还要考虑到模具成本及结构是否合理，关于公役要求高的产品,一般来讲FPC模具一出一，一出二比较常见。

5. 模具定位PIN的布局　　

定位PIN的效果起到定位待冲产品。冲压模具要求受力要平衡，FPC模具也不破例，模具外形应该尽量开在模具中间，所以定位PIN的方位也应该尽量分布在产品的周围。但一起也要考虑到产品自身要求的当地，比如手指及中心距公役要求特别要求严格的当地，定位PIN尽量接近。

6. 模具的预涨预缩　　

关于产品公役要求高的当地，特别是金手指，假如要求在+/-0.05MM，因为模具很难达到此公役，就需要对模具作技能处理，且考虑到模具运用必定程度后会磨损，对模具手指部分进行单边预缩0.02，要求模具加工厂在加工时就预缩2条，经过技能处理后不良，仅手指不良率只到1%左右,假如不技能处理有10%以上的不良。

ps:部分图片来源于网络，如有侵权，请联系我们删除
