指纹模块软板厂带您看看索尼手机独有“八爪鱼式”软板排布
虽然索尼 Xperia 系列智能手机的销量平平，但出自索尼之手的设计仍旧非常值得人们去品味。在 Xperia XZ1 Premium 之后，索尼正式放弃“ OmniBalance ”的设计风格，取而代之的是 XZ2 的曲线设计。到底外观上的改变会否连带到内部结构发生改变？这次就和指纹模块软板小编一起来看看~
拆解亮点：
前拆式设计。
内部结构整齐。
“八爪鱼式”软板排布。
索尼 Xperia XZ2 配置一览：
处理器：高通骁龙845八核处理器，运行Android8.1操作系统。
屏幕：配备5.7英寸2160x1080分辨率的TFT屏幕。
存储：6GB运行内存，64GB闪存。
摄像头：前置500 万像素摄像头，后置1900 万像素摄像头。
电池：内置3060mAh锂离子电池。
初步拆解：

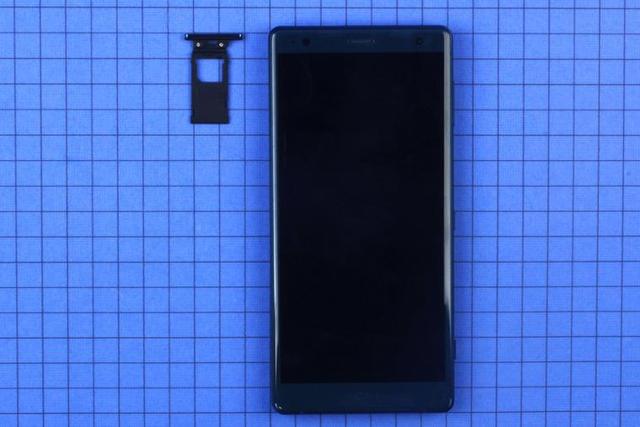

第一步依旧是“例行公事”将 SIM 卡槽取出。
.jpg)

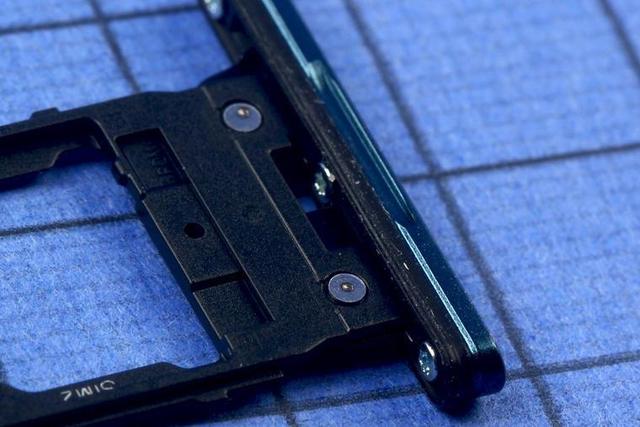

有别于前代 Xperia XZ1 的 SIM卡槽，索尼 Xperia XZ2 SIM 卡槽的防水胶圈和外盖是通过螺丝固定在卡托上。
.jpg)
机身采用时下旗舰机型常用的热熔胶去固定，有别于此前我们拆解过的手机，索尼 Xperia XZ2 采用前拆式设计，所以拆解时要从正面屏幕开始拆起。
.jpg)
用热风枪 90 度对屏幕底部集中加热 3 分钟，配合吸盘和刮刀取下屏幕。同时，由于这是一台防水手机，所以分离手机时会比较费功夫。

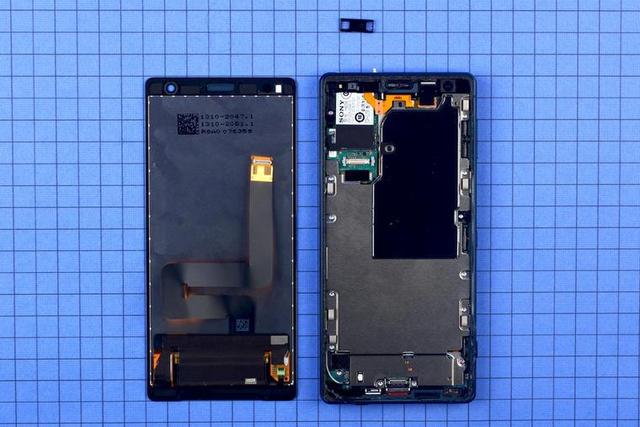

取下屏幕后可以看到，屏幕接口与主板连接的位置有一块塑料盖板进行固定，其余部分有非常大面积的盖板覆盖着。.jpg)

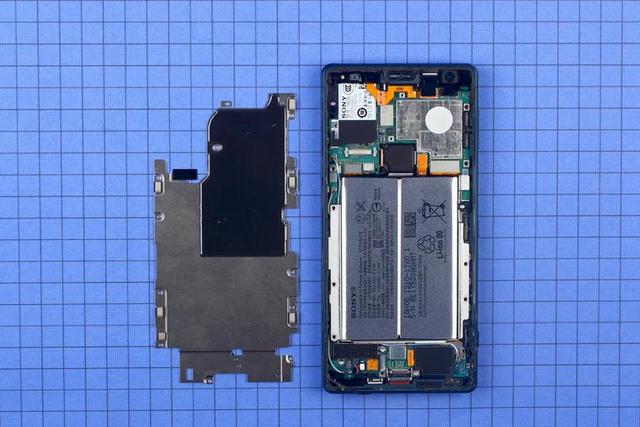

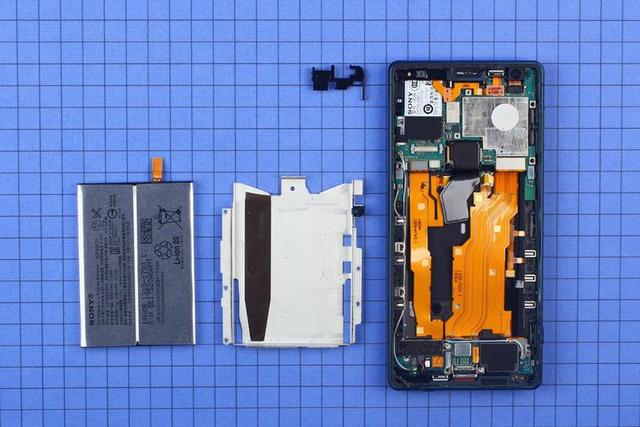

拧下螺丝将盖板取下，内部结构尽在眼前。尽管要从屏幕开始拆起，但 Xperia XZ2 采用的依然是安卓手机非常常见的三段式结构， BTB 连接板被设计到电池下方，使得整体观感变得整齐划一。
.jpg)

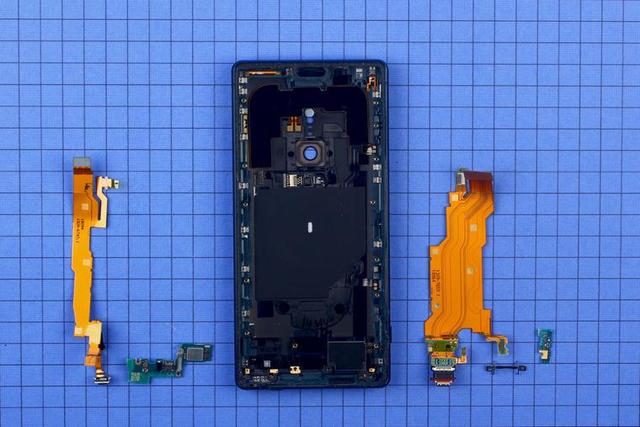

电池有一个专门的“承托架”垫起，取下电池和“承托架”即可看到电池下方有一大片 BTB 连接软板。这种设计是索尼手机特有的“八爪鱼式”软板。指纹模块软板小编觉得这个造型真的很绝~
.jpg)

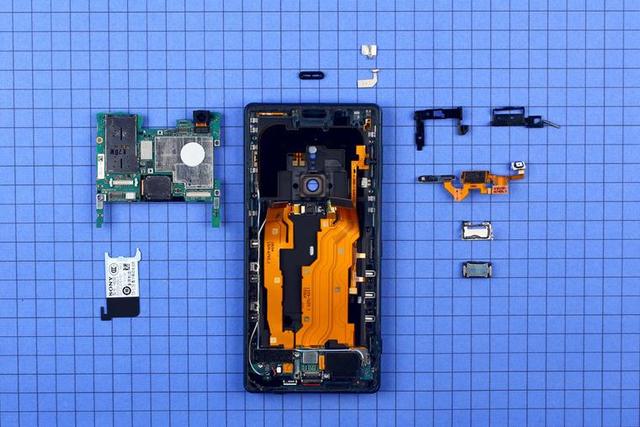

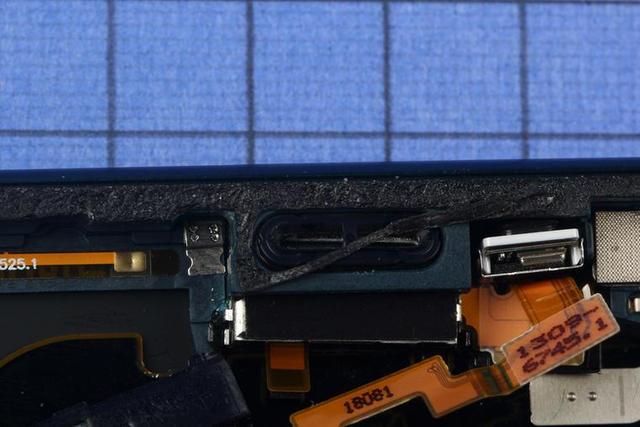

主板拆卸比较简便，但由于听筒是通过两块盖板固定在上方，同时这个位置还涂有一层胶水，所以在拆卸听筒时需要花大量的心思。
.jpg)
手机两侧集成了大量限位器，同轴线通过多处卡口固定，而振动器则通过螺丝固定在内支撑上。值得一提的是，Xperia XZ2 采用了 LRA 线性马达来提升震感反馈。
.jpg)

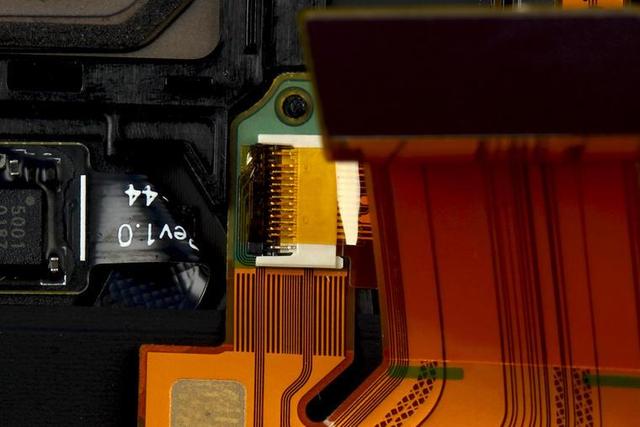

侧键软板通过 ZIF 接口与主副板相连，并通过连接软板进行固定。
.jpg)
Type-C 接口集成在主副板连接的软板上，有限位器将其固定在内支撑。
.jpg)

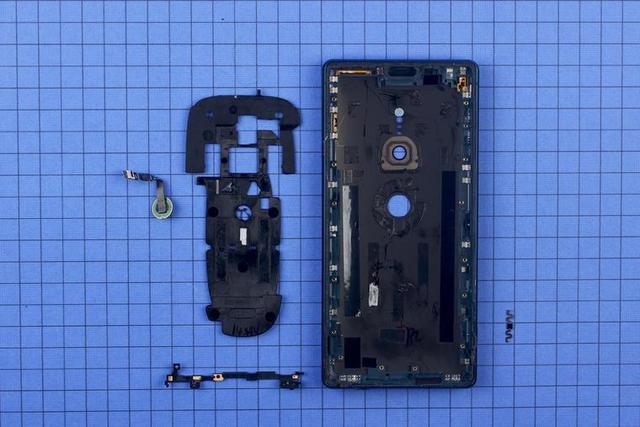

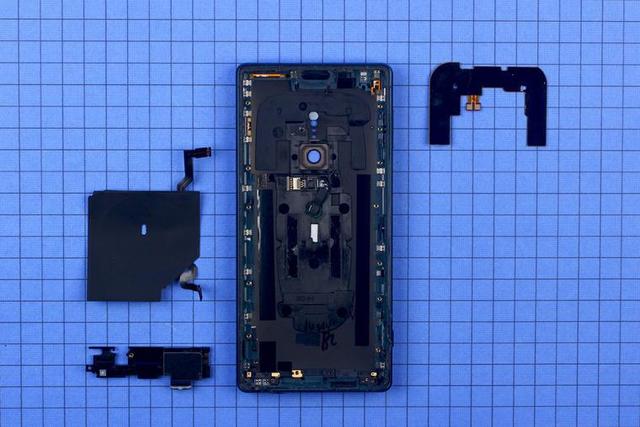

NFC 模块和无线充电线圈用胶固定在后盖上，右下角位置有一个扬声器固定插口。
.jpg)

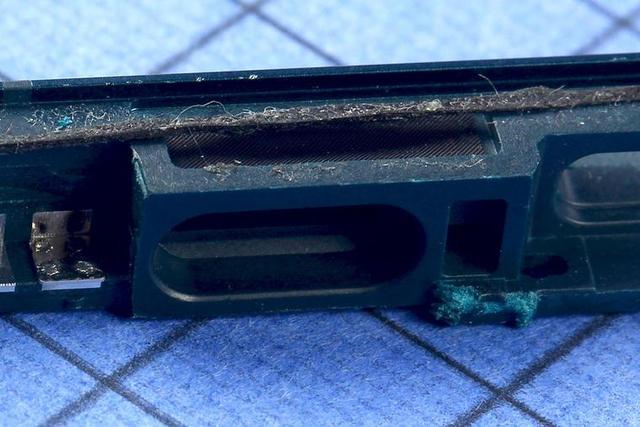

扬声器固定插口特写。
.jpg)
指纹识别模块通过盖板固定到后盖上。
.jpg)

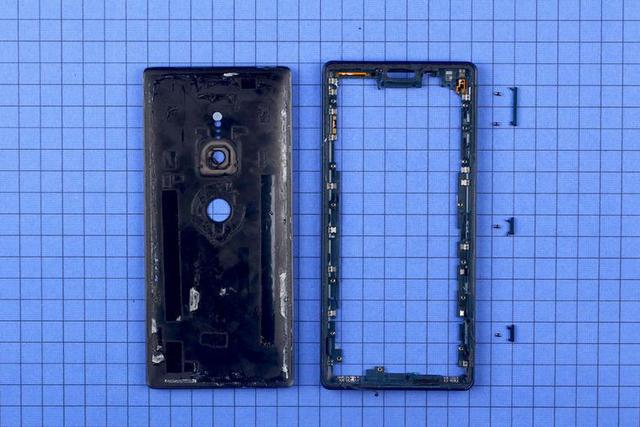

侧键位于中框上，理论上侧键属于不可拆卸，但为了让大家看清，我们采取了破拆的方式将其取出。
.jpg)

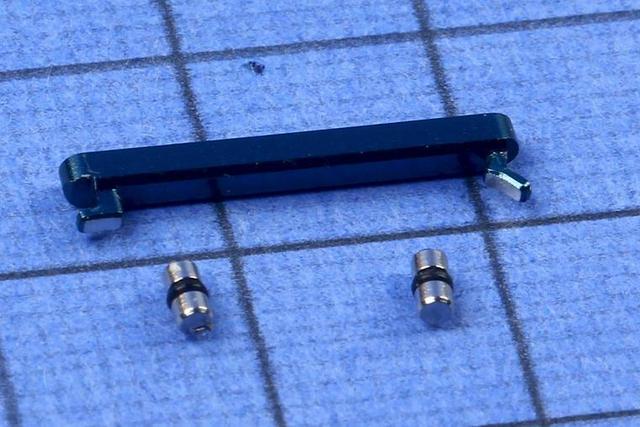

通过破拆取出的侧键特写（已损坏）。
.jpg)
主要元器件解析：

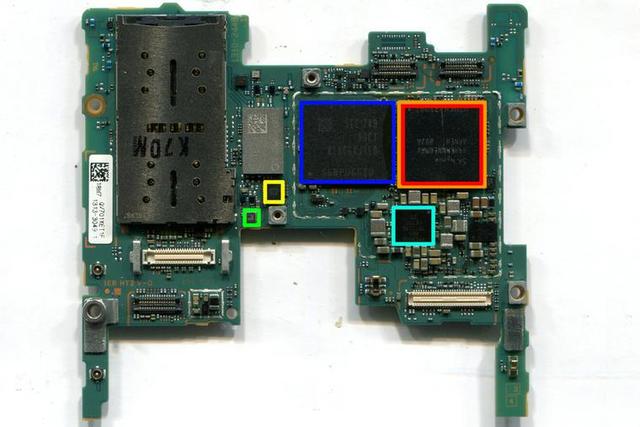

正面：
.jpg)
红色：Qualcomm-SDM845-八核处理器
橙色：SK Hynix-H9HKNNEBMAV-6GB内存
蓝色：Samsung- KLUC64J1ED -B0C1-64GB闪存
青色：Qualcomm- PMI8998-电源管理芯片
黄色：STMicroelectronics - LSM6DSL-陀螺仪+加速度传感器
绿色：气压传感器

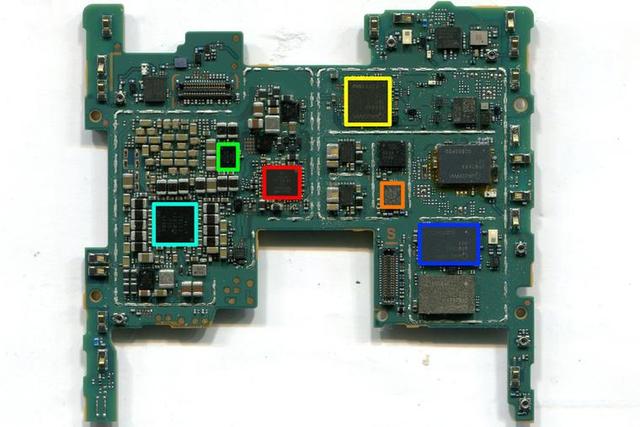

背面：
.jpg)
红色：Qualcomm-WCD9340-音频芯片
黄色：Qualcomm-SDR845-射频收发器
绿色：Qualcomm-PM8005-电源管理芯片
青色：Qualcomm-PM845-电源管理芯片
蓝色：Qualcomm -QPM2632 -射频芯片
橙色：Skyworks - SKY77365-11 -射频芯片
从主板元器件的排布中，我们又看到了 PoP 叠层封装工艺的出现。与常见的 PoP 叠层封装工艺相同，这次 Xperia XZ2 所采用的同样是处理器和内存两个元器件进行叠层，那是因为这两个元器件的堆叠是最为常见可提高逻辑运算能力的组合。
两块副板：
.jpg)

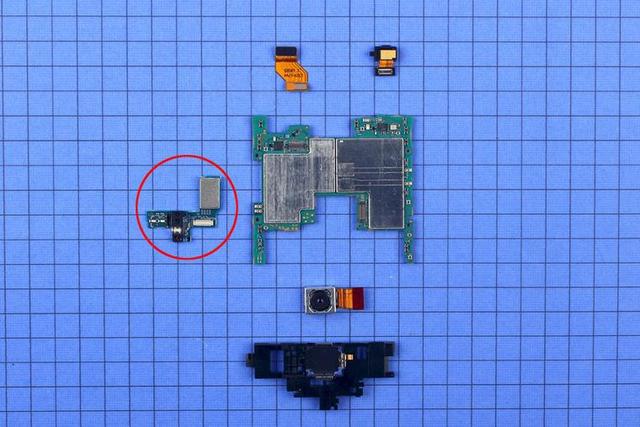

除了常见手机底部的副板外， Xperia XZ2 还有一块小副板在主板附近。这块小副板上集成了 IR 、激光感应器和闪光灯，通过一块小小的连接软板与主板相连。
摄像头：
索尼手机用的摄像头当然会是自家出品，只是在这个后置双摄甚至多摄像头的年代，索尼依然坚持采用后置单摄像头方案，可谓是业界少见。
.jpg)

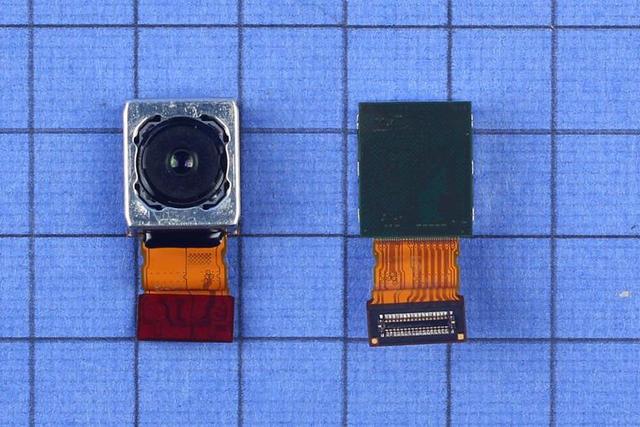

后置摄像头模组采用了 Xperia XZS 就开始沿用至今的 IMX400 。这款摄像头模组为 1/2.3 英寸 Exmor RS 传感器、 1900 万像素、F2.0 光圈，并支持 1080 分辨率 960fps 拍摄。
.jpg)
而前置摄像头则为 500 万像素，手头上的数据仅显示它同为索尼出品，至于具体型号并无明确消息介绍。

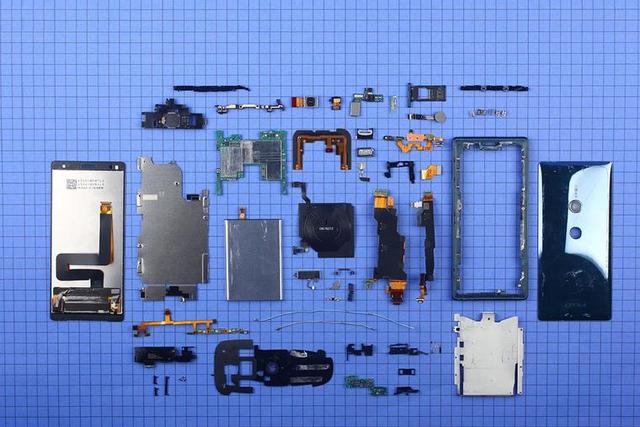

整机零件大合照：
.jpg)
然而，出于成本或者其他因素考虑，作为老牌播放器生产大厂的索尼并没有在 Xperia XZ2 中加入自家的音频解码方案，反而采用了高通方案, 指纹模块软板小编认为，这在某程度上这也算是索尼手机的一个“缺陷”。
