关于柔性电路板的设计指南：关键细节与技巧

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：825发布日期：2024-10-23 08:34【大中小】

了解pcb的人都知道，软板pcb具有轻薄、可弯曲的特点，与一般的印制电路板比较价格较为昂贵，所以在设计柔性电路板时工程师们需要格外的认真小心，下面小编带大家了解一下柔性电路板设计注意事项！

柔性电路板设计需要注意事项

软板布局要求

1、元器件要放置在硬板区域内，柔性板只作为连接作用，能够延长弯曲使用寿命，提高了产品可靠性。如果把元器件放置在了软板区域内，焊盘容易出现开裂或损坏，字符脱落。

2、元器件放置在硬板区域内的同时边缘距离软硬结合处距离大于1mm。

3、若软区需要深入硬区，两者之间的距离应保持至少1mm。

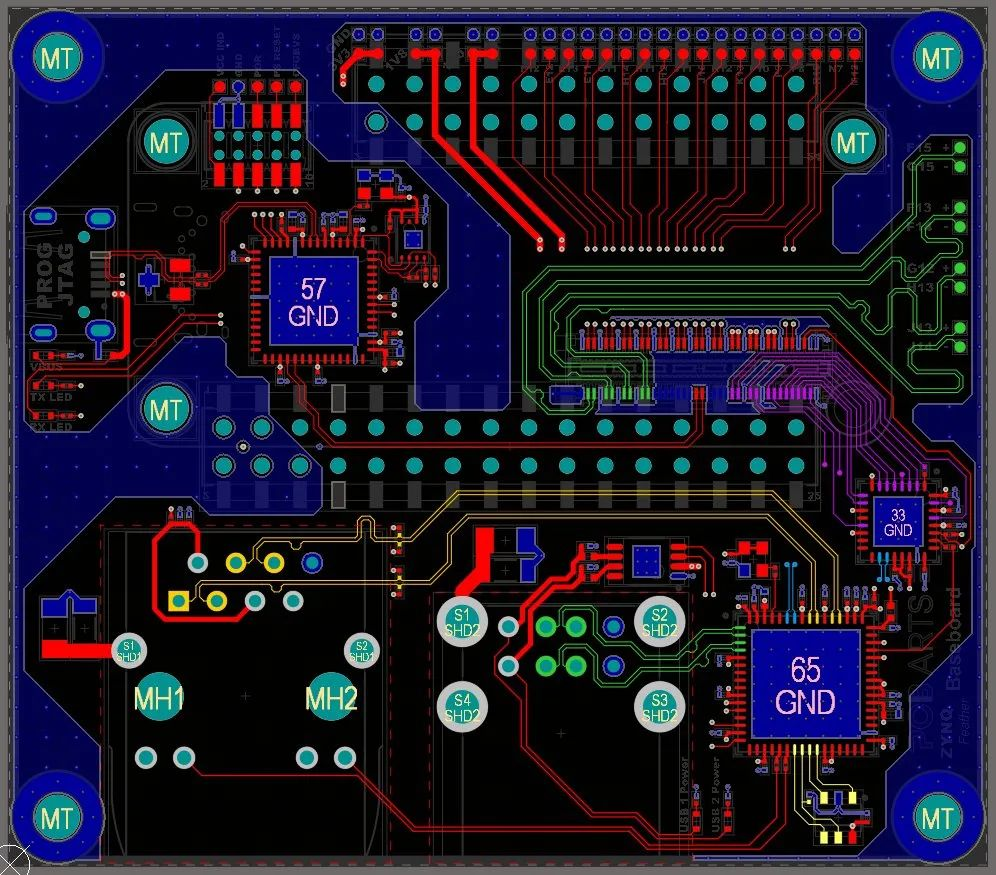

软板布线要求

1、软板区线路走线方向与弯折线垂直，为了防止弯折试验时图形沿某一方向开裂，弯折处线路走线可采用圆弧连接。

2、软板区图形距离PCB板边至少10mil，不可以打孔，过孔与软硬结合处距离至少2mm。

3、如果软板区有内电层，在不影响电源的连通、电流值、阻抗值的情况下，可在软板区放置隔离，提高软区的柔软度。

4、在机械辅助层软区部分添加软区标识，可以在生产时方便区分。

5、如果是阻抗设计，并且需要在软区布置阻抗线，就需要在制定阻抗结构图时，软区布线层必须在每个单片上有对应的参考层。

软板厂在实际的生产制造中，可以依据以上提出的这些针对性的要求，相信能起到事半功倍的效果。
