【干货分享】柔性线路板的制造方法和应用
柔性线路板（Flexible Printed Circuit Board，简称FPC），是一种能够弯曲的电路板，与传统的刚性PCB相比，它具备灵活性和轻便的特点。FPC不仅适应了电子设备小型化、轻量化的趋势，还在许多高要求的应用中表现出了独特的优势。本文将介绍柔性PCB的制造方法、主要应用领域及其特点。
柔性线路板的制造方法

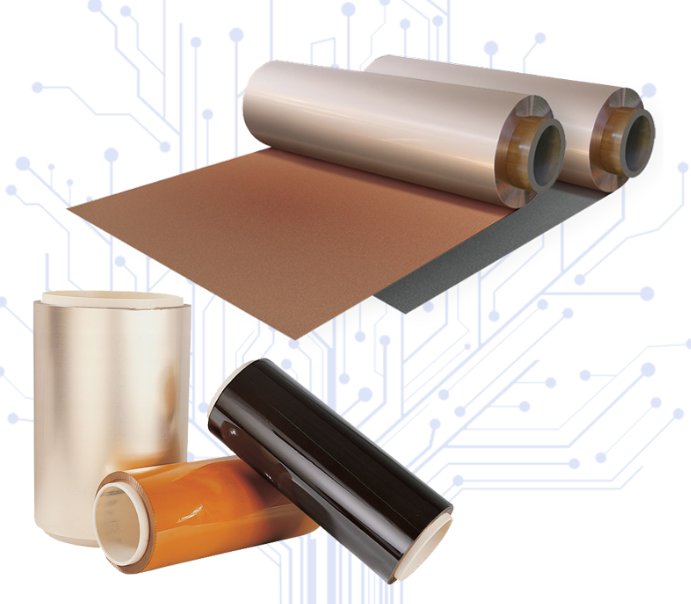

FPC的制造工艺与刚性PCB类似，但在材料的选择上有显著的不同。FPC通常使用聚酰亚胺（PI）或聚酯（PET）作为基材，这些材料具备较高的耐热性和柔韧性，能够承受较大的弯曲和折叠。
基材选择：FPC基材采用的是柔性塑料薄膜，如聚酰亚胺或聚酯。这些材料能够提供良好的柔韧性和电气性能，同时具备一定的机械强度。
图形转移：与刚性PCB类似，柔性PCB的导电线路通过曝光、显影和蚀刻等工艺从覆铜箔基材上转移而来。由于FPC的薄膜材料较为脆弱，制造过程中需要对温度和压力进行严格控制，以防止基材损坏。
压合与层压：柔性电路板的多层结构通过层压工艺实现，类似于刚性PCB的压合工艺。不同的是，FPC的层压过程需要更加精准的温度和压力控制，确保各层之间的可靠粘合。
表面处理：FPC的表面处理包括电镀金、锡、银等，以增强其电气性能和耐腐蚀性。
柔性补强板：由于FPC的材料较为柔软，为了增强柔性PCB的机械性能，通常会在关键位置增加补强板（如FR4或不锈钢），以提供必要的机械支撑。
柔性线路板的应用
软板因其卓越的柔韧性和轻量化特点，广泛应用于各种要求体积小、重量轻和复杂布局的电子产品中，尤其是在便携设备和医疗器械中。

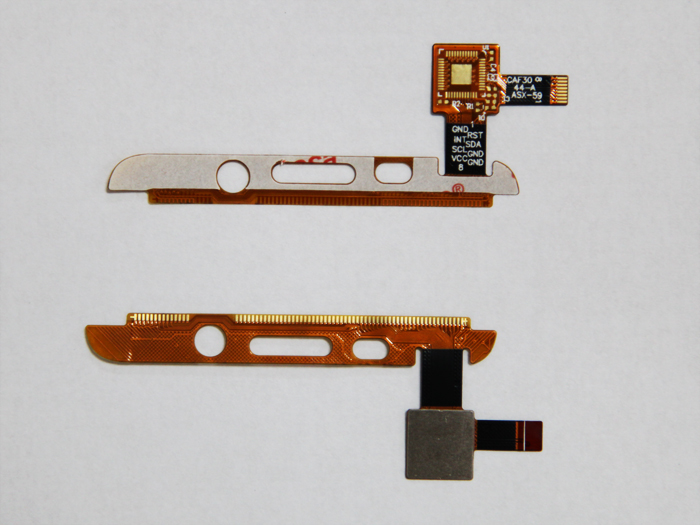

便携设备：智能手机、平板电脑、智能手表等便携式电子产品中，FPC用于连接主板与显示屏、摄像头、传感器等元器件。这些设备内部空间狭小且结构复杂，FPC的可弯曲性能够有效地解决有限空间内的线路布局问题。

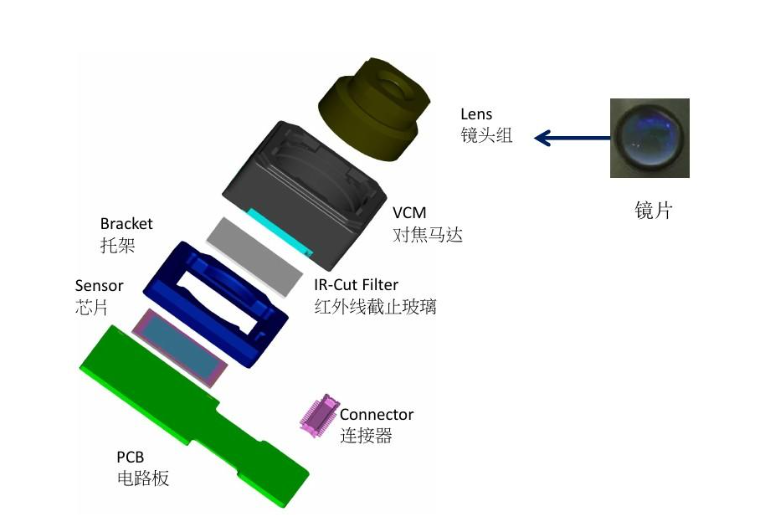

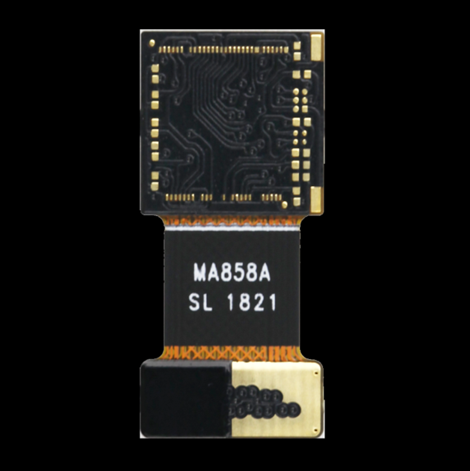

1. 智能手机：FPC用于屏幕连接、摄像头模块和充电接口等部位，通过柔性电路板的弯折来最大限度节约内部空间，同时提高信号传输的可靠性。
2. 可穿戴设备：如智能手表、运动手环等产品中，FPC通过其可弯曲性，实现了电路与设备结构的完美融合，提供了更高的设计自由度。、
医疗器械：在医疗领域，FPC因其轻便、柔韧且可高度定制化，成为许多微型医疗设备中的核心组件。FPC不仅可以用作传感器电路，还能够用于某些植入式设备。
1. 微型诊断设备：FPC在微型医疗诊断设备中，用作高精度传感器的连接电路。其灵活性使其能够适应不同的设备形状，实现更精确的数据采集。
2. 可植入医疗设备：柔性电路板由于其生物兼容性，广泛应用于心脏起搏器、神经刺激器等可植入医疗设备中，确保设备的可靠性和安全性
汽车电子：现代汽车中的复杂电子系统，尤其是车载娱乐系统、导航设备和驾驶辅助系统等，都需要高密度和轻量化的电路设计。FPC能够适应汽车电子系统的动态振动环境，并在有限空间内实现复杂的电路布局。
航空航天：在航天器、卫星和无人机等高技术要求的领域中，FPC因其重量轻、抗震动和抗温差的特点，得到了广泛应用。FPC能够在高温、高压、低重力的环境下稳定工作，并且能够大大降低设备的重量。
