软板的选材和设计硬核知识盘点

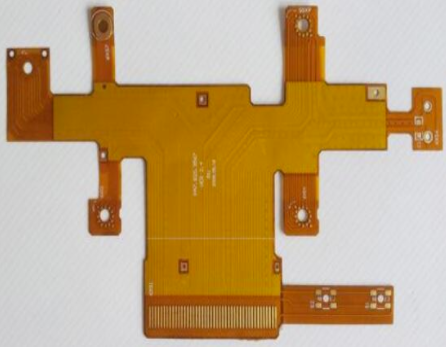

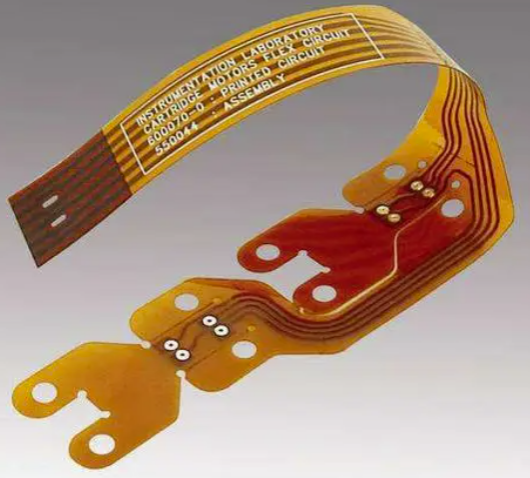

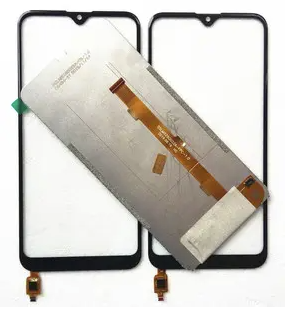

柔性电路板（Flexible Printed Circuit 简称FPC）又称软性电路板、挠性电路板，是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好等特点。
FPC选材要点

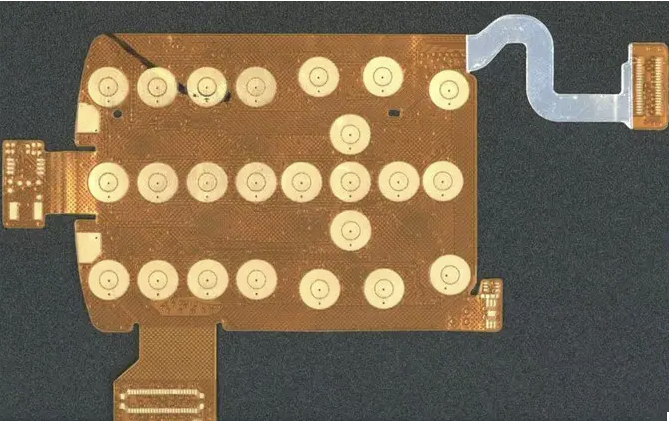

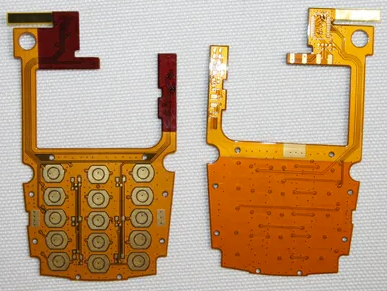

侧键/按键的选材
侧键选18/12.5的双面电解铜（特殊的除外），主按键选18/12.5的双面电解铜（特殊的除外）。侧键、主按键在弯折方面没有特殊的要求，焊接在主板上面固定好就行，但一定要保证来回弯折8次以上没有异常方可使用。按键位的厚度都有较严格的要求，不然会影响按键的手感，因此必须满足客户的总厚度要求。

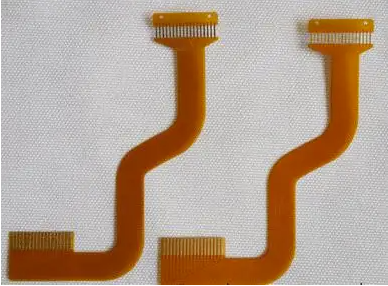

连接线的选材
连接线选18/12.5的双面电解铜（特殊的除外）。主要作用是起到连接作用，对弯折要求没有特殊的要求。两端焊接固定好即可，但一定要保证来回弯折8次以上没有异常才可使用。
滑盖板的选材
双层滑盖板选1/30Z的单面无胶电解铜，此材料柔软且具有延展性；双面滑盖板选1/30Z的双面无胶电解铜，此材料柔软且具有延展性。1/30Z的双面无胶电解铜制作的滑盖板，比1/30Z的单面无胶电解铜制作双层板寿命会好一些。在结构没有问题的情况下，建议尽量将FPC设计成双面滑盖板。成本方面，使用1/30Z的双面无胶电解铜，比使用1/30Z的单面无胶电解铜主材成本增加30%左右，但是使用此材料制作生产良率会提高，测试寿命也可得到提高，可保证此类型的板使用稳定性。
多层板的选材
多层板选1/30Z的无胶电解铜，此材料柔软且具有延展性。在结构没有问题的情况下，制作的翻盖板都能经过测试。
辅材的选材

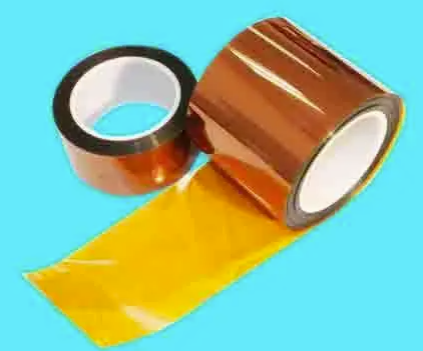

胶纸选材时，普通的板不需要SMT的可采用不耐高温的胶纸（如侧键板类），需要SMT的必须选用耐高温胶纸（如按键板均需SMT）。
导电材料的选材
导电胶纸选材时，普通导电胶适用于导电性要求不高的（如普通的按键板类），导电性能较好的适用于导电性能要求较高且一定要使用胶纸类的（如特殊的按键板等），但此胶纸一般情况不建议使用，因为价格太高。
导电布的导电性能可以，但粘性不是很理想，一般适用于按键板类。
导电纯胶是高强度导电性能物质，一般用于贴钢片，但不建议用此导电纯胶，因为价格太高。
软板设计注意要点
金面补强、银浆导电材料
金面补强采用纯胶贴合，补强及纯胶均钻孔，然后从孔内滴银浆使板与补强完好接地，此方法阻值接近0欧姆。目前为较理想的制作方法，使用范围主要是带连接器的多层板（要求接地的）及其它要求接地且带连接器的各类板。
补强的选材
PI补强适用于带有拔插手指的插头板。此类板必须使用PI补强，其他类型的板及除插头位的其他位置建议不要采用PI补强，此材料强度不够且价格也较高。
FR-4补强适用于按键、侧键类等大部分板，但此补强要用纯胶压合才能起到较好的补强作用。
钢片补强适用于带连接器的多层板及单双面板。此补强硬度比较高，生产出来的板比较平整，SMT也比较好操作。建议带连接器的各类板均可使用钢片补强（除需接地的采用金面补强）。
过孔的设计
过孔一定不能设计在弯折区内，不然过不了测试。
电磁膜接地孔的设计
电磁膜的接地孔一定不能设计在弯折区及滑动区域，不然会严重影响FPC的弯折及滑动寿命。
文字的设计
文字不能设计在弯折区及滑动区域，不然会严重影响FPC的弯折及滑动寿命。
翻盖、滑盖板的纯胶开窗
纯胶开窗要尽量靠近弯折区及滑动区的两端，以此来保证此产品的寿命。
以上总结了FPC选材要点和设计注意要点，这些是是打造高质量、高性能 FPC 的基础，而持续关注生产工艺、兼容性、发展趋势以及行业标准，将为 FPC 在电子领域的广泛应用提供更加坚实的保障。
