软板厂：精益生产，打造柔性电路板品质标杆

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：829发布日期：2024-11-29 09:13【大中小】

软板厂即软性电路板（FPC，Flexible Printed Circuit）生产工厂。以下是关于软板厂的详细介绍：

产品介绍

软性电路板的定义与特点

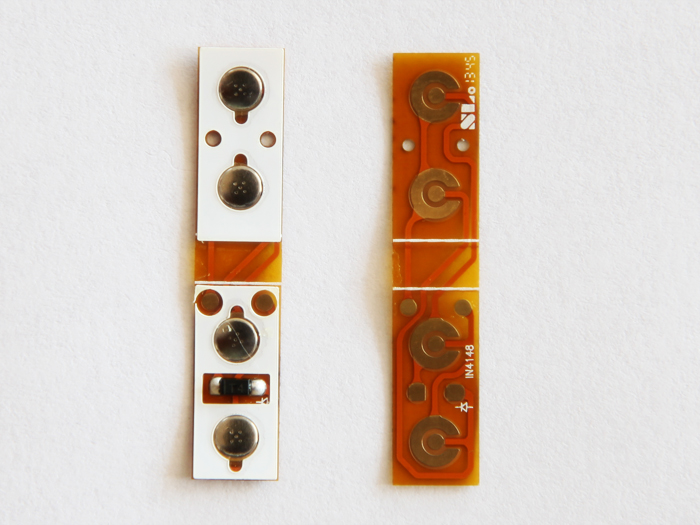

软性电路板是一种具有高度可靠性和绝佳可挠性的印刷电路板。它以聚酰亚胺或聚酯薄膜等为基材，通过在上面蚀刻出导电线路而制成。与传统的硬板相比，软板能够承受数百万次的弯曲而不会损坏，可用于实现三维的立体布线，有效地缩小电子产品的体积。

例如，在折叠屏手机中，软板可以随着屏幕的折叠而弯曲，保证信号的正常传输，而不会像硬板那样在弯曲过程中出现线路断裂的情况。

产品应用领域

消费电子领域：这是软板最大的应用市场之一。除了折叠屏手机，像平板电脑、智能手表等设备也广泛使用软板。在智能手表中，软板能够贴合手腕的形状，并且可以在有限的空间内连接各种传感器、显示屏和芯片等部件。

汽车电子领域：汽车的电子控制系统越来越复杂，软板用于连接汽车内部的各种电子设备，如车载娱乐系统、仪表盘、安全气囊系统等。软板能够适应汽车内部复杂的空间环境，并且具有良好的抗振动和抗干扰性能。

医疗电子领域：例如在可穿戴医疗设备中，像动态心电图监测仪等，软板可以很好地贴合人体皮肤，确保监测数据的准确传输，同时患者在活动过程中软板也不会因为弯曲而失效。

FPC生产流程

设计环节

软板厂的设计团队首先要根据客户的需求，如电子产品的功能、尺寸、形状以及对软板的电气性能要求等进行设计。这包括确定线路的布局、层数、过孔的位置等。设计过程中需要使用专业的电子设计自动化（EDA）软件，通过模拟和分析来确保设计的可行性和可靠性。

例如，在设计一款用于小型无人机的软板时，要考虑到无人机有限的内部空间和对信号传输的高要求，设计出紧凑且高效的线路布局，同时还要考虑软板与无人机其他硬件部件的连接方式。

材料准备

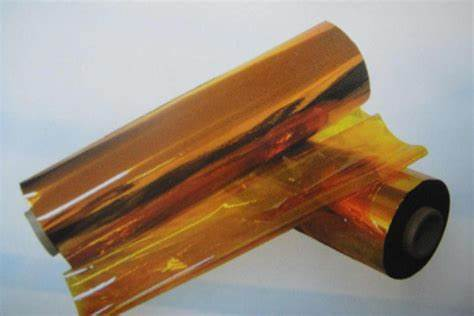

主要的材料包括基材（如聚酰亚胺薄膜）、铜箔、覆盖膜等。聚酰亚胺薄膜具有优异的耐高温、耐化学腐蚀和机械性能，是软板理想的基材。铜箔用于形成导电线路，其厚度和质量会直接影响软板的电气性能。覆盖膜用于保护线路，防止线路受到外界环境的侵蚀。

这些材料在采购时都有严格的质量标准，需要对供应商进行严格的筛选和检验，以确保材料符合生产要求。

线路制作

成像（曝光）：将设计好的线路图案通过光刻技术转移到涂有感光材料的铜箔或基材上。这就好比是用相机拍摄照片，把软件中的线路设计 “拍” 到实际的材料上，通过曝光设备，利用紫外线等光线使感光材料发生化学反应，形成线路图案的潜像。

蚀刻：通过化学蚀刻液将不需要的铜箔部分去除，从而得到所需的导电线路。这个过程需要精确控制蚀刻液的浓度、温度和蚀刻时间等参数，以确保线路的精度和质量。

电镀：为了增强线路的导电性和耐腐蚀性，会对线路进行电镀处理，通常会镀上一层薄金或者锡等金属。例如在一些对信号传输要求极高的软板中，镀金针脚可以降低接触电阻，提高信号传输的质量。

软板表面处理与成型

表面处理：包括防氧化处理、涂覆阻焊剂等。阻焊剂可以防止焊接过程中焊锡在不需要的地方粘连，确保焊接的准确性。同时，对软板表面进行防氧化处理可以延长软板的使用寿命。

成型：根据产品的最终形状要求，将软板切割成合适的尺寸和形状。对于一些复杂形状的软板，可能需要采用激光切割或者模具冲压等多种成型方式。例如，在生产一些具有不规则外形的医疗设备软板时，激光切割可以精确地切割出所需的形状，同时避免对软板性能的损坏。
