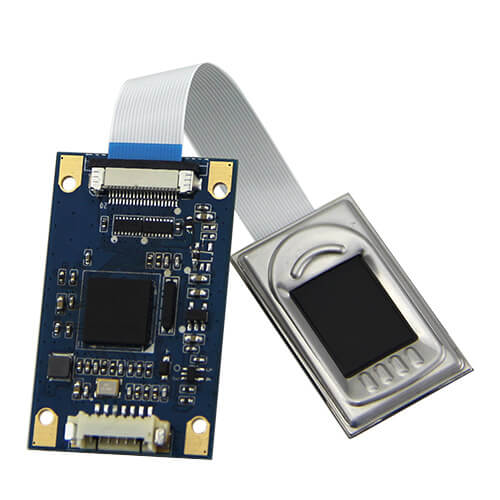

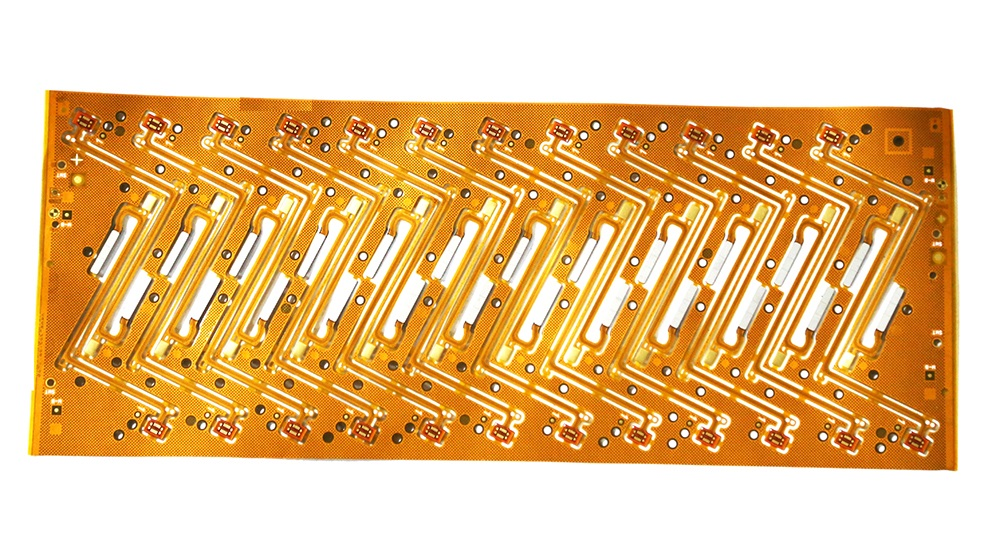

指纹模块软板是一种柔性电路板。它具有可弯曲、轻薄的特性，能适应狭小空间与复杂结构的安装需求。主要用于连接指纹识别芯片与其他电子组件，确保信号稳定高效传输。其材质与工艺保障了在频繁弯折使用场景下的可靠性。广泛应用于智能手机、智能门锁等众多智能设备中，为指纹识别功能的实现提供关键电路支持。

以下是指纹模块软板的一般返修工序及操作要点：

准备工作

工具材料准备：准备好返修所需的工具，如烙铁、热风枪、镊子、助焊剂、吸锡线、清洗剂等，以及需要更换的元器件.

检查与清洁：对需要返修的指纹模块软板进行外观检查，查看是否有明显的损坏、短路、开路等问题，并使用清洗剂或酒精对软板表面进行清洁，去除灰尘、油污等杂质，确保板面干净.

确定故障点：通过目检、万用表测量、在线测试仪检测等方法，准确确定需要返修的焊点或元器件，如开路、桥接、虚焊、缺件、损坏的元件等，并做好标记.

指纹模块FPC具体返修操作

拆焊：

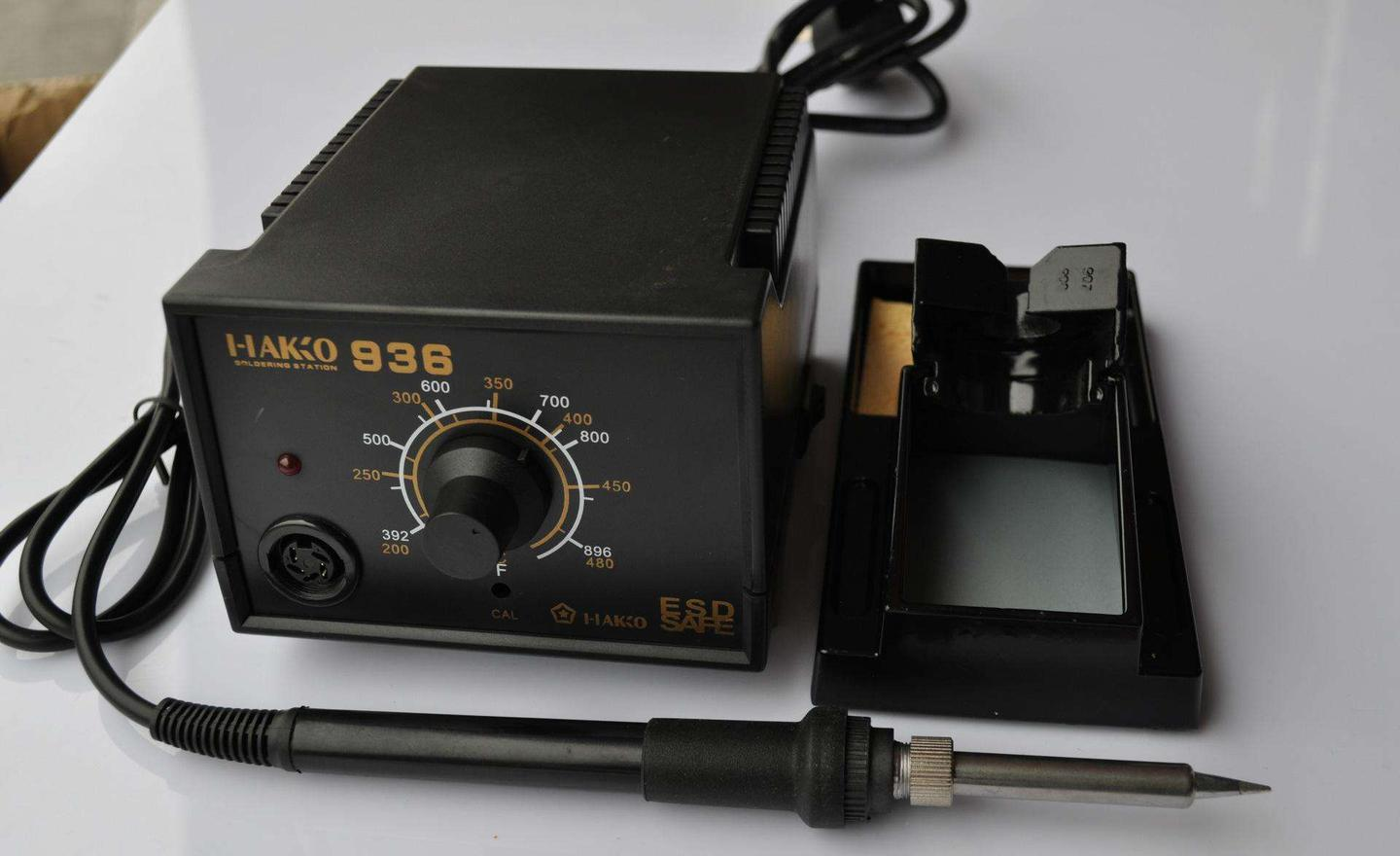

烙铁拆焊：对于普通的插件元件或引脚较少的表贴元件，可使用烙铁进行拆焊。将烙铁头加热至合适温度，蘸取适量助焊剂，轻轻接触焊点，待焊锡熔化后，用镊子将元件引脚从焊盘上拔出。注意不要用力过猛，以免损坏焊盘或元件.

热风枪拆焊：对于引脚较多的芯片或大面积的表贴元件，如 BGA 芯片等，常使用热风枪进行拆焊。设置好热风枪的温度、风速和风量等参数，使热风均匀地吹向元件，待焊锡熔化后，用镊子轻轻取下元件。在拆焊过程中，要注意控制热风枪的温度和时间，避免过热损坏软板或其他元件.

清理焊盘：拆焊完成后，使用吸锡线或吸锡器将焊盘上多余的焊锡清除干净，确保焊盘表面平整、光亮，无残留焊锡、锡渣或助焊剂等杂质。若焊盘有氧化或损坏，可用细砂纸或刮刀轻轻打磨修复，但要注意不要过度打磨，以免影响焊盘的附着力.

更换元器件：

插件元件更换：将新的插件元件引脚插入对应的焊盘孔中，确保引脚插入深度适中，然后使用烙铁和焊锡丝进行焊接，形成良好的焊点。焊接时要注意烙铁头的温度和焊接时间，避免虚焊或短路.

表贴元件更换：对于表贴元件，用镊子将其准确地放置在相应的焊盘位置上，然后使用烙铁或热风枪进行焊接。若是烙铁焊接，先在焊盘上涂覆少量助焊剂，再将烙铁头轻轻接触元件引脚与焊盘的连接处，送入适量焊锡丝，形成焊点；若是热风枪焊接，则将热风枪对准元件进行加热，使焊锡熔化并与元件引脚和焊盘良好结合.

焊接修复：对于存在虚焊、开路等焊接缺陷的焊点，可重新进行焊接修复。在焊接前，先对焊点进行清洁和处理，然后按照正确的焊接方法和工艺参数进行焊接，确保焊点牢固、饱满、光滑，无虚焊、短路等问题.

软板厂检测与验证

外观检查：返修完成后，再次对指纹模块软板进行外观检查，查看焊点是否光滑、饱满，元件是否安装正确、牢固，有无短路、开路、虚焊、漏焊等问题，以及软板表面是否有损伤、变形等情况.

电气性能测试：使用万用表、示波器等测试仪器，对指纹模块软板的电气性能进行测试，如测量电源与地之间的电阻、各引脚之间的连通性、信号的传输情况等，确保软板的电气性能符合要求.

功能测试：将返修后的指纹模块软板安装到相应的设备或测试夹具中，进行指纹识别功能测试，检查指纹采集、识别、验证等功能是否正常，是否能够准确地识别指纹信息，以及与其他部件之间的通信是否正常.

清洁与包装

清洁处理：使用清洗剂或酒精对返修后的指纹模块软板进行清洁，去除表面的助焊剂残留、灰尘等杂质，确保软板表面干净整洁.

干燥处理：将清洁后的软板放置在干燥箱或通风良好的环境中进行干燥，避免水分残留导致软板性能下降或出现故障.

包装防护：待软板干燥后，用防静电包装袋或包装盒对其进行包装，做好防护措施，防止在运输或存储过程中受到静电、碰撞、挤压等损坏.
