一文知晓柔性电路板的生产工艺难点

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：713发布日期：2024-12-19 09:51【大中小】

柔性电路板是以柔性绝缘基材为基础，通过附着导电线路制成的可弯折电路组件，具备可弯曲、折叠的独特优势，能适应复杂空间与动态应用场景；其广泛应用于智能手机、可穿戴设备等众多领域，在电子设备小型化、便携化进程中扮演关键角色；其生产涉及材料处理、精细线路制作、弯折区域设计及特殊工艺管控等多方面难点，需高精度工艺与严格质量控制以保障产品性能与可靠性。

FPC由于其可弯曲、折叠的特性，在生产工艺上存在诸多难点：

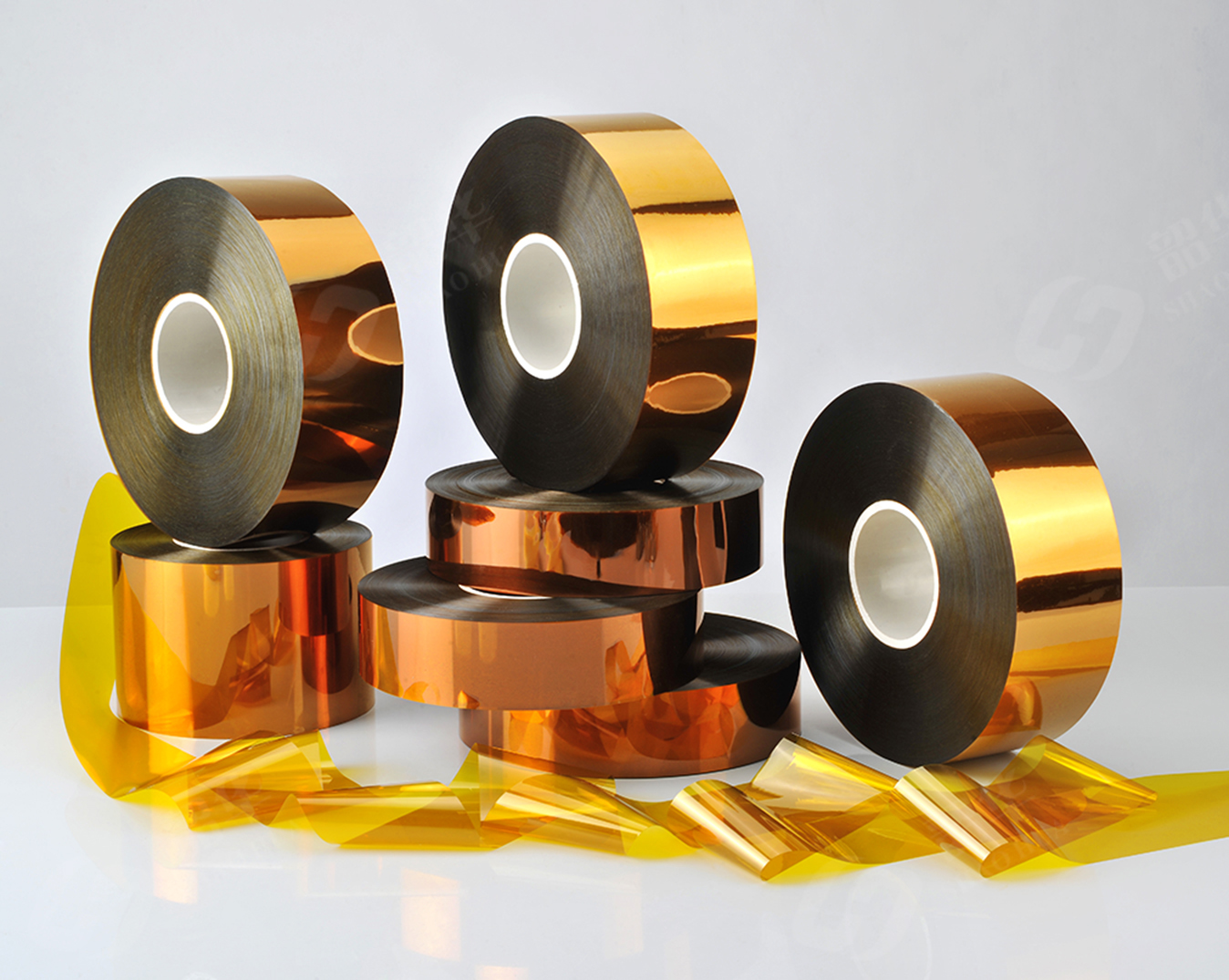

材料处理与贴合：柔性电路板常用的聚酰亚胺（PI）薄膜等基材具有一定的特殊性。其表面较为光滑，在与铜箔等导电层贴合时，要确保贴合紧密且无气泡、褶皱等缺陷，否则会影响后续电路制作及产品的电气性能和机械强度。而且，在材料的储存和加工过程中，需严格控制环境湿度、温度等条件，因为 PI 薄膜对水分较为敏感，受潮后可能会导致尺寸不稳定、性能下降等问题。

精细线路制作：为满足现代电子设备小型化、多功能化的需求，柔性电路板往往需要制作非常精细的线路。线宽和线间距可能小至几十微米甚至更小，这对光刻、蚀刻等工艺提出了极高的精度要求。在光刻过程中，要精确控制曝光剂量、显影时间等参数，以确保线路图案的准确性；蚀刻时，蚀刻液的浓度、温度、蚀刻时间等因素也必须精准控制，稍有偏差就可能造成线路短路、断路或线宽不均匀等问题，影响产品良率。

弯折区域处理：柔性电路板的弯折特性是其优势，但也是工艺难点所在。在弯折区域，线路和基材要承受反复的拉伸、压缩和弯曲应力。因此，需要对弯折区域进行特殊设计和处理，例如优化线路走向，使其顺着弯折方向分布，减少应力集中；采用特殊的覆盖层或补强材料，增强弯折区域的机械强度和柔韧性，防止线路断裂或基材分层。同时，在制造过程中要模拟实际弯折情况进行可靠性测试，确保产品在长期使用过程中弯折性能的稳定性。

软板孔加工工艺：柔性电路板上的孔用于层间连接、元件安装等。由于其材料的柔性，传统的钻孔工艺容易产生毛刺、变形等问题。激光钻孔虽然能较好地解决精度问题，但对于不同厚度和材质的柔性材料，激光参数的优化较为复杂，如激光功率、脉冲频率、扫描速度等，需要根据具体情况进行精细调整，以保证孔的质量和一致性，避免因孔加工不良导致的电气连接故障或可靠性问题。

层压工艺控制：在多层柔性电路板的制造中，层压工艺至关重要。层压过程中要将多层柔性材料和导电层紧密结合在一起，同时要保证各层之间的定位准确。层压温度、压力、时间等参数的控制难度较大，过高的温度或压力可能导致材料变形、流动，影响层间对准精度和电气性能；而过低的参数则可能造成层间结合不牢固，出现分层现象，降低产品的可靠性和使用寿命。
