软板工艺流程：关键步骤与技术要点

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：390发布日期：2025-02-10 09:05【大中小】

本文将详细介软板工艺流程的内容和要求。

一、材料准备

软板工艺流程的第一步是材料准备。这包括选择合适的软性基材、导电材料和保护层材料。软性基材通常采用聚酰亚胺薄膜，导电材料可以是铜箔或导电胶，保护层材料可以是聚酰亚胺薄膜或覆盖层。在选择材料时，需要考虑其导电性、耐高温性、柔韧性和耐腐蚀性等因素。

工艺控制需要严格控制各工序的工艺参数，例如温度、压力、时间等，确保产品质量。环境控制需要在洁净室环境下进行生产，防止灰尘、杂质等污染产品。设备精度需要使用高精度的生产设备，确保产品尺寸精度和电气性能。

二、图形设计

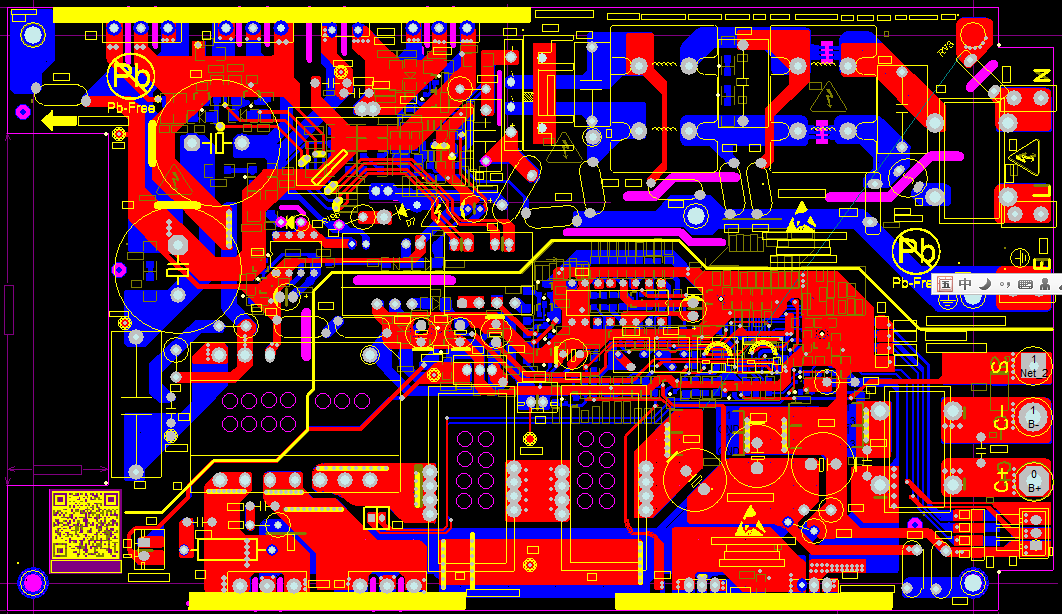

图形设计是PCB软板工艺流程的核心环节。首先，需要根据电路设计要求绘制电路图，并进行电路仿真和优化。然后，将电路图转化为PCB布局图，确定电路板的尺寸、层数和布线规则等。最后，使用专业的PCB设计软件进行布线设计，将电路连接起来，并进行必要的层间隔离和阻抗控制。

三、印刷制作

FPC印刷制作是工艺流程的关键步骤之一。首先，将软性基材切割成所需尺寸，并进行表面处理，以提高导电性。然后，将导电材料（铜箔或导电胶）通过印刷技术覆盖在软性基材上，并使用光刻技术进行图形定义。接下来，通过化学腐蚀或机械去除多余的导电材料，形成所需的电路图案。

四、组装测试

组装测试是PCB软板工艺流程的最后一步。首先，将软性电路板与其他电子元件进行组装，包括焊接、粘贴和连接等。然后，进行功能测试和可靠性测试，以确保软性电路板的性能和质量符合要求。最后，进行包装和出厂检验，准备交付给客户使用。

PCB软板工艺流程包括材料准备、图形设计、印刷制作和组装测试四个方面。在每个步骤中，都需要严格控制工艺参数和质量要求，以确保软性电路板的性能和可靠性。通过合理的工艺流程和严格的质量控制，可以制造出高质量的PCB软板，满足不同领域的应用需求。

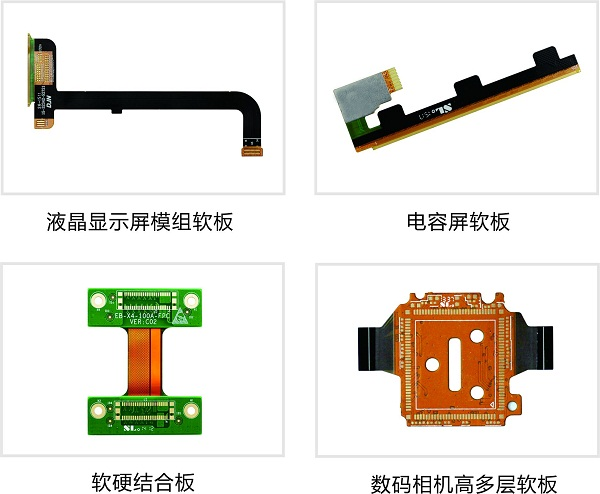

柔性线路板随着电子产品向轻薄化、小型化、高密度化方向发展，需求量不断增加，其制造工艺也在不断进步，主要体现在以下几个方面：

1. 高密度互连: 采用更精细的线路宽度和间距，实现更高密度的电路连接。
2. 多层化: 采用更多层的电路板结构，满足更复杂的电路设计需求。
3. 刚柔结合: 将软板与硬板结合使用，实现更灵活的设计和更小的体积。
4. 新材料应用: 开发和应用新型基材和覆盖膜，提高软板的性能和可靠性。

PCB软板制造工艺流程复杂，要求严格，需要不断进行技术创新和工艺改进，以满足电子产品发展的需求。
