双面柔性电路板的制造工艺大揭秘(二)
柔性电路板制造工艺复杂且精细。本文将重点从孔金属化和铜箔表面的清洗两个方面来进行详细的讲解,跟随小编一起看下去吧。

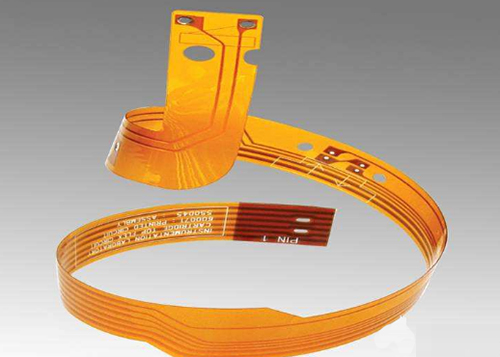

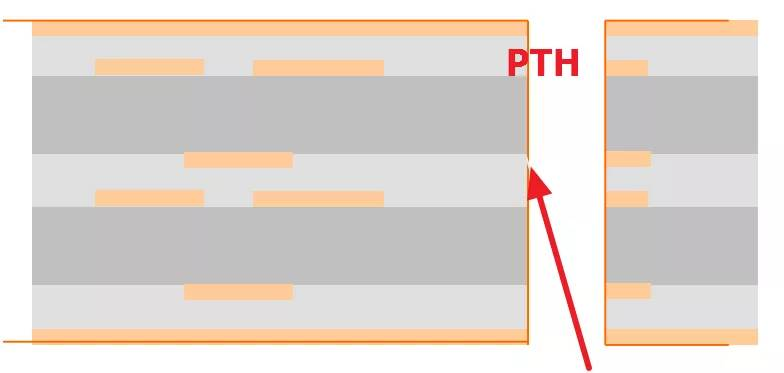

孔金属化一双面 FPC 制造工艺
FPC的孔金属化与刚性印制板的孔金属工艺基本相同。
近年来出现了取代化学镀,采用形成碳导电层技术的直接电镀工艺。柔性印制板的孔金属化也引入了这一技术。
柔性印制板由于其柔软,需要有特别的固定夹具,夹具不仅能把柔性印制板固定,而且在镀液中还必须稳定,否则镀铜厚度不均匀,这也是在蚀刻工序中引起断线和桥接的重要原因。要想获得均匀的镀铜层,必须使柔性印制板在夹具内绷紧,而且还要在电极的位置和形状上下功夫。
孔金属化外包加工,要尽可能避免外包给无柔性印制板孔化经验的工厂,如果没有柔性印制板专用的电镀线,孔化质量是无法保证的。

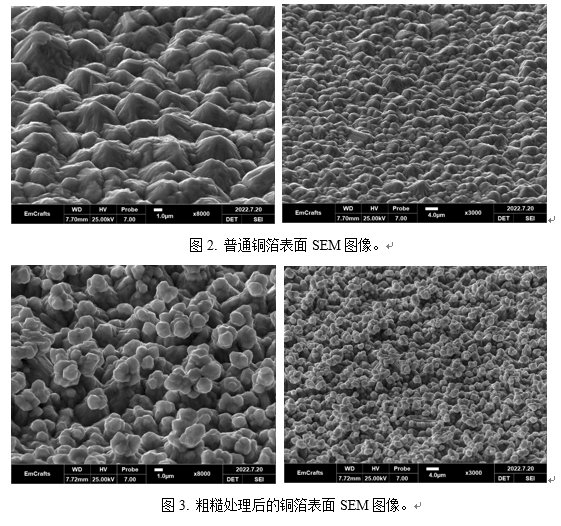

铜箔表面的清洗-FPC 制造工艺
为了提高抗蚀掩膜的附着力,涂布抗蚀掩膜之前要对铜箔表面进行清洗,即使这样的简单工序对于柔性印制板也需要特别注意。
一般清洗有化学清洗工艺和机械研磨工艺,对于制造精密图形时,大多数场合是把两种清流工艺结合起来进行表面处理。机械研磨使用抛刷的方法,抛刷材料过硬会对铜箔造成损伤,太软又会研磨不充分。一般是用尼龙刷,必须对抛刷的长短和硬度进行仔细研究。使用两根抛刷辊,放在传送带的上面,旋转方向与皮带传送方向相反,但此时如果抛刷辊压力过大,基材将受到很大的张力而被拉长,这是引起尺寸变化的重要原因之一。
如果铜箔表面处理不干净,那么与抗蚀掩膜的附着力就差,这样就会降低蚀刻工序的合格率。近来由于铜箔板质量的提高,单面电路情况下也可以省略表面清洗工序。但 100μm 以下的精密图形,表面清洗是必不可少的工序。
抗蚀剂的涂布-双面 FPC 制造工艺现在,抗蚀剂的涂布方法根据电路图形的精密度和产量分为以下三种方法:丝网漏印法、干膜/感光法、液态抗蚀剂感光法。现在,抗蚀剂的涂布方法根据电路图形的精密度和产量分为以下三种方法:丝网漏印法、干膜/感光法、液态抗蚀剂感光法。
抗蚀油墨采用丝网漏印法直接把线路图形漏印在铜箔表面上,这是最常用的技术,适用于大批量生产,成本低廉。形成的线路图形的精度可以达到线宽 / 间距 0.2~0.3 mm,但不适用于更精密的图形。随着微细化这种方法逐步不能适应。与以下所叙述的干膜法相比需要有一定技术的操作人员,操作人员必须经过多年的培养,这是不利的因素。
干膜法只要设备、条件齐全就可制得 70~80μm 的线宽图形。现在 0.3mm 以下的精密图形大部分都可以用干膜法形成抗蚀线路图形。采用干膜,其厚度是 15~25μm,条件允许,批量水平可以制作 30~40μm 线宽的图形。
软板选择干膜时,必须根据与铜箔板、工艺的匹配性并通过试验来确定。实验的水平即使有好的分辨能力,但并不一定在大批量生产使用时能有很高的合格率。柔性印制板薄且易于弯曲,如果选用硬一点的干膜则其较脆而随动性差,所以也就会产生裂缝或剥落从而使蚀刻的合格率降低。
干膜是卷状的,生产设备和作业较简单。干膜是由较薄的聚酯保护膜、光致抗蚀膜和较厚的聚酯离型膜等三层结构所构成。在贴膜之前首先要把离型膜(又称隔膜)剥去,再用热辊将其贴压在铜箔的表面上,显影前再撕去上面保护膜(又称载体膜或覆盖膜),一般柔性印制板两侧有导向定位孔,干膜可稍微比要贴膜的柔性铜箔板狭窄一点。刚性印制板用的自动贴膜装置不适用于柔性印制板的贴膜,必须进行部分的设计更改。由于干膜贴膜与其他的工序相比线速度大,所以不少厂都不用自动化贴膜,而是采用手工贴膜。
贴好干膜之后,为了使其稳定,应放置 1 5~20min 之后再进行曝光。
线路图形线宽如果在 30μm 以下,用干膜形成图形,合格率会明显下降。批量生产时一般都不使用干膜,而使用液态光致抗蚀剂。涂布条件不同,涂布的厚度会有所变化,如果涂布厚度 5~15μm的液态光致抗蚀剂于 5μm 厚的铜箔上,实验室的水平能够蚀刻 10μm 以下的线宽。
液态光致抗蚀剂,涂布之后必须进行干燥和烘焙,由于这一热处理会对抗蚀膜性能产生很大影响,所以必须严格控制干燥条件。
