软板设计中的关键挑战与解决方案

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：252发布日期：2025-03-01 09:07【大中小】

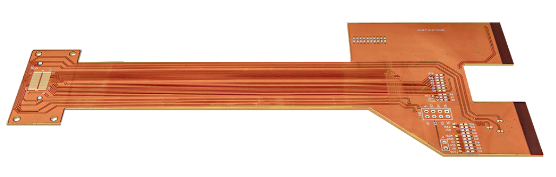

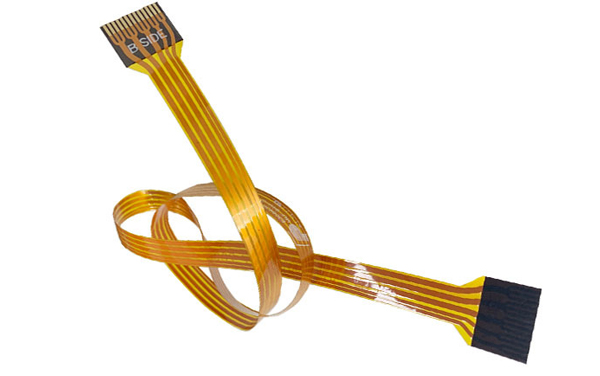

软板（Flexible Printed Circuit, FPC）以其轻薄、可弯曲、高密度布线等优势，在消费电子、汽车电子、医疗设备等领域得到广泛应用。然而，与传统的刚性PCB相比，软板设计面临着更多挑战。本文将探讨软板设计中的关键挑战，并提出相应的解决方案。

关键挑战

机械应力:

弯曲疲劳: 软板在使用过程中需要反复弯曲，容易产生疲劳断裂。

拉伸应力: 软板在安装或使用过程中可能受到拉伸应力，导致线路断裂或分层。

电气性能:

阻抗控制: 软板的薄型结构和特殊材料使得阻抗控制更加困难。

信号完整性: 高频信号在软板中传输时容易受到干扰，影响信号完整性。

热管理:

散热困难: 软板的薄型结构和柔性材料导致散热性能较差。

热膨胀系数: 软板与刚性元件之间的热膨胀系数差异可能导致热应力问题。

制造工艺:

材料选择: 软板材料的选择需要考虑柔韧性、耐热性、电气性能等多种因素。

加工精度: 软板的薄型结构和精细线路对加工精度提出了更高的要求。

FPC设计解决方案

优化机械设计:

合理设计弯曲半径: 根据软板材料和厚度，设计合理的弯曲半径，避免过度弯曲导致疲劳断裂。

加强关键部位: 在软板容易受到应力的部位，如连接器附近，增加补强板或采用其他加强措施。

提升电气性能:

精确计算阻抗: 使用专业的仿真软件，精确计算软板的阻抗，并优化线路设计。

采用屏蔽措施: 对于高频信号，可以采用屏蔽层或接地层来减少干扰。

改进热管理:

优化散热设计: 在软板上设计散热孔或散热片，提高散热性能。

选择合适材料: 选择热膨胀系数匹配的材料，减少热应力问题。

优化制造工艺:

选择合适的材料: 根据产品性能要求和使用环境，选择合适的软板材料。

提高加工精度: 采用先进的加工设备和工艺，提高软板的加工精度。

设计技巧

使用专业的软板设计软件: 专业的软板设计软件可以帮助设计师更高效地完成设计，并提供仿真分析功能。

与制造商密切合作: 与软板制造商密切合作，了解最新的材料、工艺和技术，优化设计方案。

进行可靠性测试: 在设计完成后，进行充分的可靠性测试，确保软板能够满足使用要求。

柔性线路板设计是一项复杂的工程，需要综合考虑机械、电气、热管理、制造工艺等多方面因素。通过了解关键挑战，采取相应的解决方案，并运用设计技巧，可以设计出高性能、高可靠性的软板产品。

随着柔性电子技术的不断发展，软板将在更多领域得到应用。未来，软板将朝着更薄、更轻、更高密度、更高可靠性的方向发展，为电子产品带来更多可能性。
