浅谈FPC装配工艺
说到FPC厂就不得不提到软板的装配，那么在深联我们是如何来完成这道工序的呢？下面有图有真相。

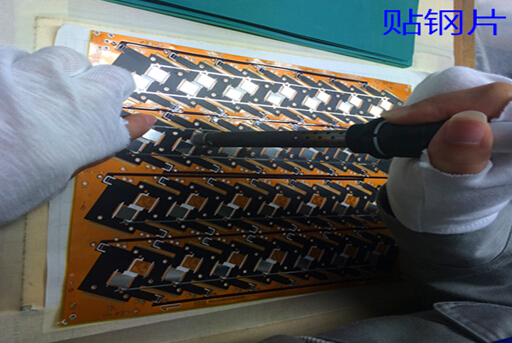

1.贴钢片：用不锈钢片贴在软板相应的位置上，用来局部补强该区域的软板使其不至于弯折的工艺；
2.过热塑：提高补强与板子的结合力；
3.贴PI：指补强胶片,一般贴在金手指的背面加强FPC的厚度和强度；
4.贴FR4补强：贴在FPC某区域来增加它的厚度便于插拔；
5.贴电磁膜：起到屏蔽信号的作用，用于手机方面的产品；
6.贴弹片：按键弹片是开关上的一个重要的组成部分，主要应用于薄膜开关、dome片接触开关、医疗器械等产品中；

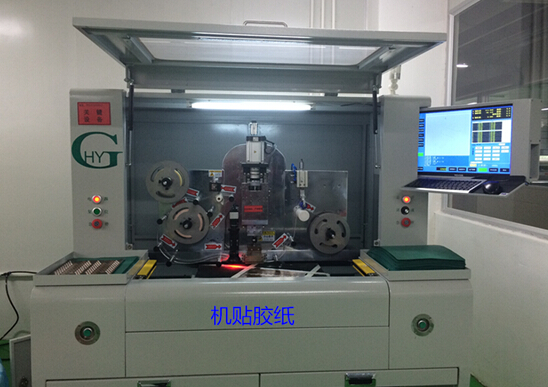

7.贴胶纸：起到粘合的作用，比如说手机屏等；
正所谓，慢工出细活，FPC线路板的装配就是这样精细的活，FPC这么娇小而精悍的艺术品，它是时尚潮流的奠基石，我们所使用的携带式电子产品都要用到它，它就像麻雀虽小，五脏俱全。
ps:部分图片来源于网络，如有侵权，请联系我们删除
