fpc生产厂家讲述软板啤板技术

文章来源：网络部作者：李萍查看手机网址

扫一扫！

扫一扫!

人气：6737发布日期：2015-03-10 08:54【大中小】

FPC是Flexible Printed Circuit的简称，又称软性线路板、柔性电路板、挠性线路板，简称软板或FPC板，具有配线密度高、重量轻、厚度薄的特点。主要使用在手机、笔记本电脑、PDA、数码相机、LCM等消费类产品中。Fpc因为重量轻、厚度薄、板子软且外形不规范的特点，使得fpc板的成型只能采用激光切割或是啤板的方式。同时因为fpc较多的应用于消费类产品中，产品需求大，而激光切割加工速度慢，所以这种成型方式只能在打样的时候使用，而量产的时候采用啤板的方式来制作。那么就让fpc生产厂家为您讲述软板啤板技术。

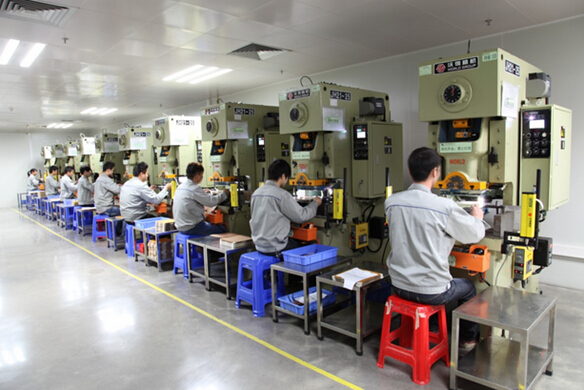

啤机又称冲压机，是通过电动机驱动飞轮，并通过离合器，传动齿轮带动曲柄连杆机构使滑块上下运动，带动拉伸模具对钢板成型。所谓的双动就是指压力机有两个滑块，分为内滑块和外滑块，内滑块带动模具的凸模或凹模，外滑块带动模具上的压边圈，在拉伸时压边圈首先动作压住钢板边缘，内滑块再进行拉伸。下图为FPC生产厂家员工正在操作啤机。

fpc生产厂家

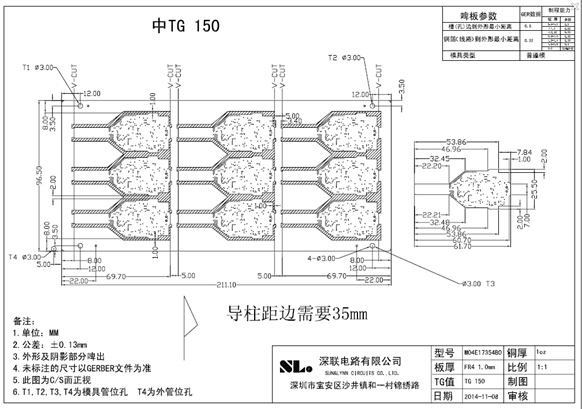

啤板之前，需要根据客户提供的外形尺寸图利用CAD软件画出啤模图，如下图。而啤模图中需要单pcs的外形和尺寸图，第一次啤出产品的位置图再加上一张完整的拼版图（拼版图上需备注出模具的定位孔）。在画定位孔时，需要注意定位孔的防呆，我们需要利用CAD中的旋转、镜像、矩阵和移动命令，让每次使用的定位孔只需有一个孔没有重叠则可以达到防呆的效果，以防产线员工操作时放错了位置，导致产品的报废。

fpc生产厂家
