PCB板厂压机温度和压力均匀性测试方法
PCB板厂的多层线路板加工过程中必不可少的就是使用到压合机,而压合机压力的均匀性和温度的均匀性对压合的品质影响相当大,那么如何通过试验的方式进行定期的检测其稳定性,从而保证产品的压合品质呢?且听PCB板厂家为您详说!

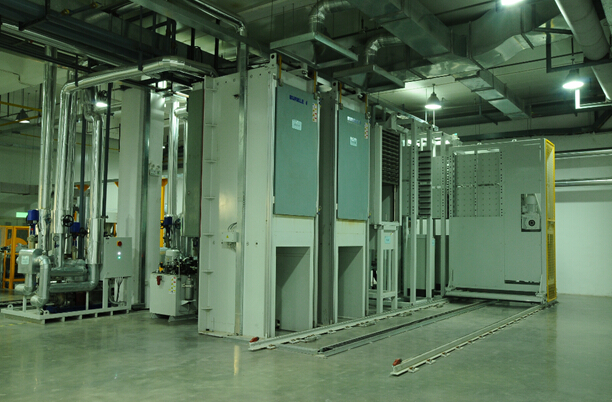

上图为深联电路博可压机
1.压力的均匀性测试方法:
对于压力均匀性测试,有一种专门的感应纸,作用相当于老高的复印纸,效果好一些,不过价格非常贵。另外还可用标准的铅条排列在压机内测试,结束后测量各铅条的各段的残厚也可以知道压机的均匀性,并且数值可以量化。
而比较老土的方法是使用复写纸放在一张白纸上面,进行压合的操作,然后检查经过压合后白纸上留下的印痕,就可以知道压机平台哪个位置压合不足,哪个位置压力均匀了。
2.温度的均匀性测试方法:
使用热电偶温度计,多制作几条热电偶线,然后根据平台的位置,采用九点或更多点的放置,加压后记录每一个位置的温度数据,然后统计数据并制作成图表的形式,可以很直观方便地看出整个压合平台的温度均匀性情况。同时还可以通过多次测试,得到温度重现性的变化状况,从而系统地评估压合机的性能。
ps:部分图片来源于网络,如有侵权,请联系我们删除
