对FPC而言多层化是较差的设计选择柔软度会降低很多，多数的多层FPC都是用PI材料制作，这种结构必须使用低热膨胀材料。这类产品在1980年代的美日欧等地出现，由于近年来一些高密度线路设计需求，使用量略有增加，高密度磁碟机与电脑产品也使用这类产品。

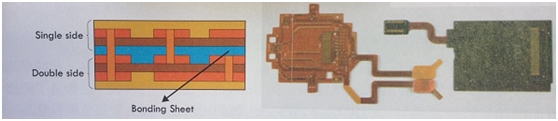

如图所示，为典型多层FPC结构。

多层FPC和硬板一样是利用压板方式进行多层结合，但是有时候会使用真空舱型Autoclave 压机，可以避免气泡及溢胶问题。之后进行通孔制作及清孔制程，一般FPC的清孔多使用化学、电浆除胶渣的方式进行。之后经过孔壁的导通处理，就可以进行电镀铜的制程。

一般铜材约略的涨缩系数为18 ppm/℃，而塑胶材料的玻璃能转化点以下的热膨胀系数多数都超过50ppm/℃，两者间的差别会产生热循环的内部压力。而塑胶延伸量比铜延伸量大很多，因此会对铜材料产生极大拉扯力，这种问题尤其在通孔电镀铜影响最明显，软、硬板皆然。

因此对于多层板的设计层数，会限制在一定厚度范围内，尤其对一般传统材料层数限制更是明显。某些特别为高层次电路板设计的材料，会特别加入填充材料（filler），这些材料可以改善电路板的涨缩程度，但是相对会将材料柔软度减损。因此对需要挠曲疲劳强度较高的产品，就不适合使用这类有大量添加物的材料。幸好多数需要较佳挠曲性的产品，并不需要高层次设计，因此仍然可以保有一定柔软度及挠曲强度。

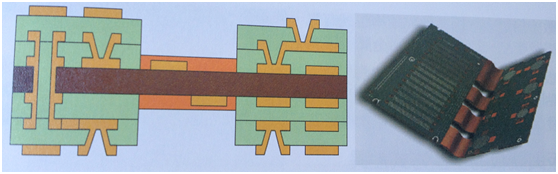

对于同时需要硬板及FPC的产品设计结构，可以采用所谓的软硬板（Rigid Flex）技术，它混合软硬板一体并排除端子连接，直接以软板将不同硬板连结在一起。典型多层软硬板结合产品，如图所示：
