FPC软板线路设计注意事项
整理了一些FPC软板(FPCB/Flex Cable)制造厂关于线路设计的要求 (Design Guide)以避免应用上的质量问题。
1.Relationship between Through Hole, Land, Cover Film, and Cover Coat
通孔的焊垫必须用 Cover film覆盖住，以避免使用时剥落。
2. Circuit Pattern Guidance
Not Recommended(不建议)
Avoid sudden expansion or reduction in pattern width. No sharp angle.
Recommended(建议)
避免在线路的宽度上突然的变大或是变小，而起不应该有尖角出现。

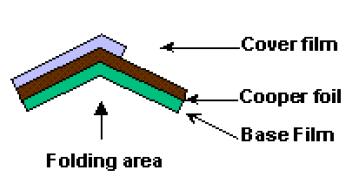

3. Design at Folding Area
Not Recommended(不建议)
If the FPC need to be folded then the folding area shall be covered with cover film to prevent trace breaking.
Recommended(建议)
如果软板有弯折的需要时，建议Cover Film必须覆盖过弯折处，以避免线路折断。
Avoid folding at below locations
a. The change of pattern width.
b. Folding parallel to the pattern.
避免以下的弯折及方法：
a.线路宽度改变的地方。
b.并行线路弯折。
4. Plating Leads
Not Recommended(不建议)
Plating leads and disconnection holes should be designed as illustrated in order to avoid short circuits.
Recommended(建议)
相邻线路应该尽可能用最大角度展开以避免短路
5. Connector Terminal
ps:部分图片来源于网络，如有侵权，请联系我们删除
