FPC摄像头之徕卡镜头背后到底藏着什么秘密？

文章来源：作者：梁波静查看手机网址

扫一扫！

扫一扫!

人气：7986发布日期：2018-04-17 09:56【大中小】

日前，华为在巴黎发布了新旗舰手机P20/P20 Pro，除了常规的配置升级外，华为这次在拍照方面做的也很让人惊喜，直接在手机拍照评测机构DxOMark上冲到榜首，P20 Pro/P20分别夺得了现役智能手机的拍照第一二名。

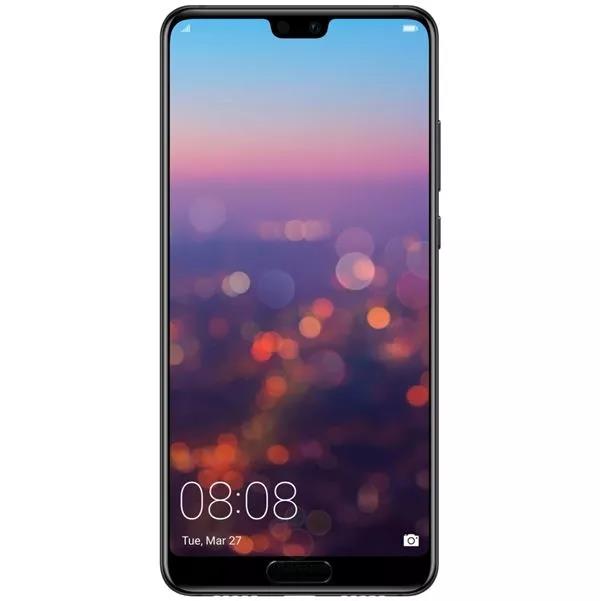

再来看外观，P20 Pro 正面继续采用了P系列的正面指纹识别FPC，但是屏幕变为了现在最流行的“刘海屏”设计，屏幕大小为6.1英寸，分辨率为2240 * 1080。还搭载的麒麟970处理器以及后置4000+2000+800 万像素的三摄像头！

下面我们就来看一下著名拆解网站iFixit对华为P20 Pro进行的完整拆解，来深入了解这款新旗舰机的内部结构，几个重要信息如下：

首先，华为P20 Pro采用了分体式主板的设计，为此手机能够在7.8毫米的机身内塞进4000毫安时的大电池。

其次，华为P20 Pro部分零件采用了模块化设计，更换简单。

最后，从iFixit的拆解可以发现一个华为从未公开的秘密，那就是P20 Pro后置的三个相机似乎都支持OIS光学防抖。

下面开始正式拆解：

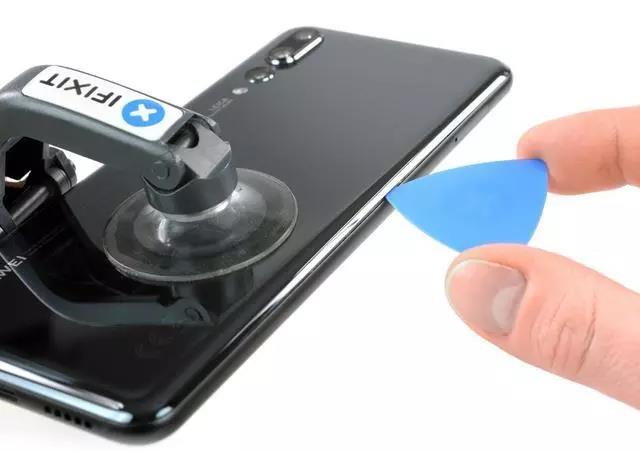

华为P20 Pro在手机背部没有采用螺丝，而是采用的胶水粘结。所以在拆解的时候还是比较容易的。用热风枪跟吸盘就可以解决了。

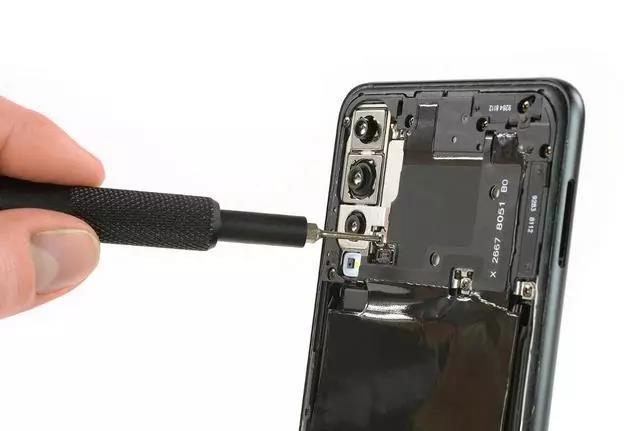

P20 Pro的后壳也是没有螺丝的，但在主板依旧有螺丝。用在了NFC天线和主板屏蔽层上。

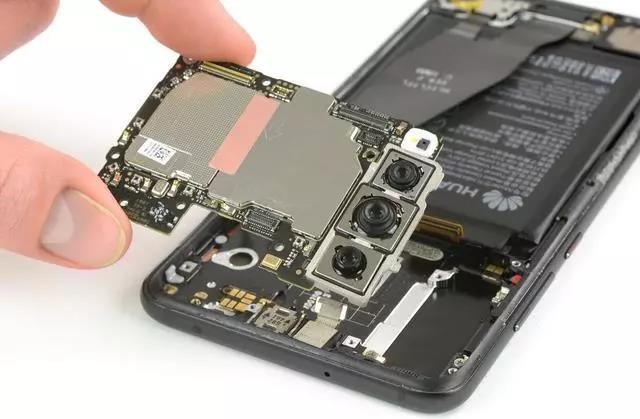

拆下主板屏蔽层之后可以看到华为P20 Pro最强悍的三摄像头模组了，此次华为将三颗摄像头都设计成同一个模块，并且还是紧挨着主板上的，而闪光灯也是被后置三摄给拖拽着。

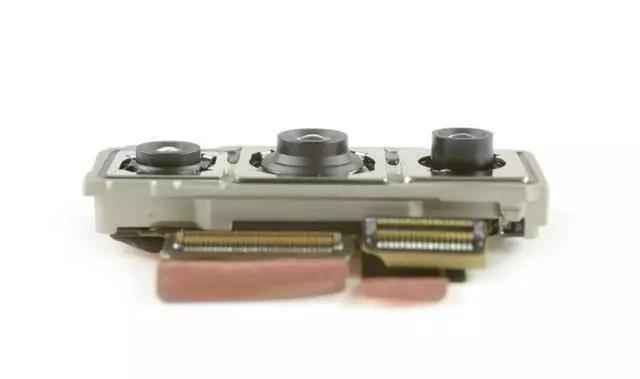

关于后置三颗摄像头的细节，左边是2000万像素的黑白摄像头；中间是4000万像素的主摄像头；右侧是800万像素的长焦摄像头。

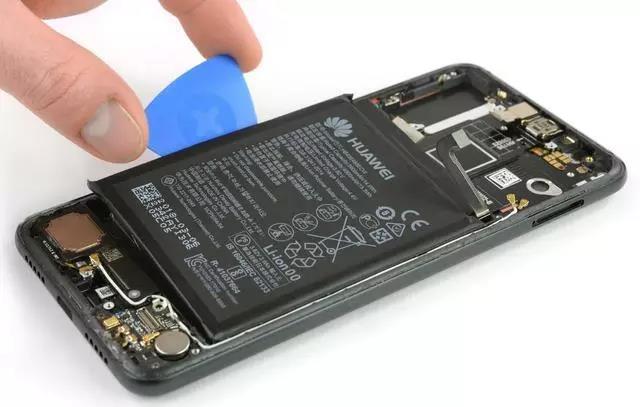

华为这次在电池方面的设计也是非常友好的。模块化设计的充电接口对于小白用户而言是非常好拆解的，让电池拆解也方便了不少。

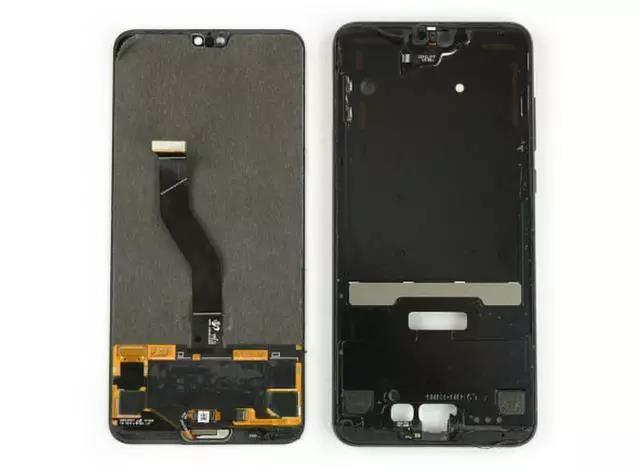

由于P20 Pro缺少Face ID和虹膜扫描硬件，所以拆下来的屏幕内的元器件也不是很多。

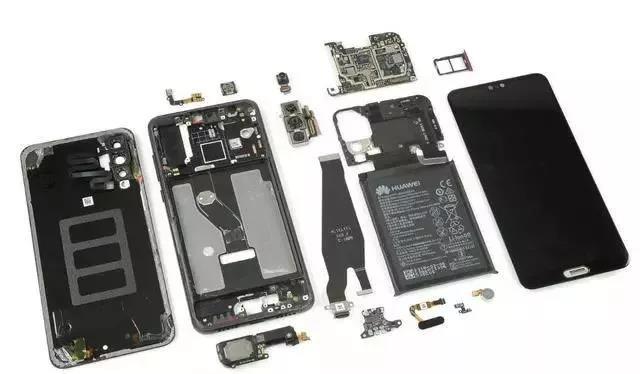

下面展示一下拆解下来的全部元器件：

附上所有配置清单：

· 6.1英寸OLED触控屏，分辨率2240X1080，长宽比为18.7:9

· 八核麒麟970 CPU配以Mali-G72 MP12 GPU辅以专用NPU

· 后置莱卡三摄，分别为40 MP+8 MP+20 MP，光圈为ƒ/1.8+ƒ/2.4+ƒ/1.6

· 24 MPƒ/2.0 光圈前置摄像头

· 128 GB存储以及6 GB RAM

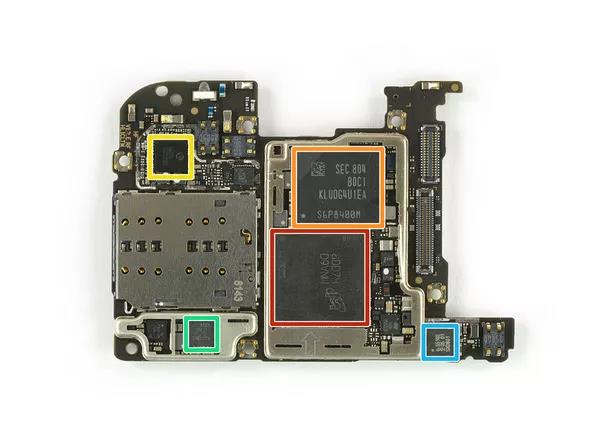

· 镁光（Micron）MT53D768M64D8WF-053 WT:D 6 GB LPDDR4 SDRAM封装于麒麟（Kirin）970 SoC

· 三星（Samsung）KLUDG4U1EA-B0C1 128 GB V-NAND闪存海思半导体（HiSilicon）Hi6403-GWCV110音频IC

· 德州仪器（Texas Instruments）BQ25895 I2C 充电控制模块

· 恩智浦半导体（NXP）55102 PN548 NFC控制器

· 海思半导体（HiSilicon）Hi6363-GFCV100射频收发模块 Skyworks 78113-14，78114-61以及78117-4A Skyone前端LTE模块

· 海思半导体（HiSilicon）Hi6421-GFCV810电源管理IC

· 赛普拉斯（Cypress）BCM43596 Wi-Fi及蓝牙模块

· 海思半导体（HiSilicon）Hi6423-GWCV100电源管理IC

华为将于4月26日在上海召开新品发布会，届时华为P20、P20 Pro和华为Mate RS国行版本将会正式发布。

ps:部分图片来源于网络，如有侵权，请联系我们删除
