柔性线路板行业，跟PCB行业的性质是一样的，PCB是硬板，fpc是软板。

FPC是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，是用柔性的绝缘基材（PI、PET等）制成的印刷电路。FPC具有许多硬性印刷线路板（PCB）不具备的优点。例如它可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化。利用FPC配线密度高、重量轻、厚度薄的特点可大大缩小电子产品的重量和体积，适用电子产品向高密度、小型化、高可靠方向发展的需要。因此，FPC在笔记本电脑、计算机周边设备、LCD液晶模组、LED照明、办公设备、数码相机、手机、PDA、激光头、仪器仪表、医疗仪器及汽车产品等领域或产品上得到了广泛的应用。
FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。
柔性印制电路板有单面、双面、多层板和软硬结合板之分。所采用的基材以聚酰亚胺覆铜板为主。此种材料耐热性高、尺寸稳定性好，与兼有机械保护和良好电气绝缘性能的覆盖膜通过压制而成最终产品。双面、多层印制线路板的表层和内层导体通过金属化实现内外层电路的电气连接。

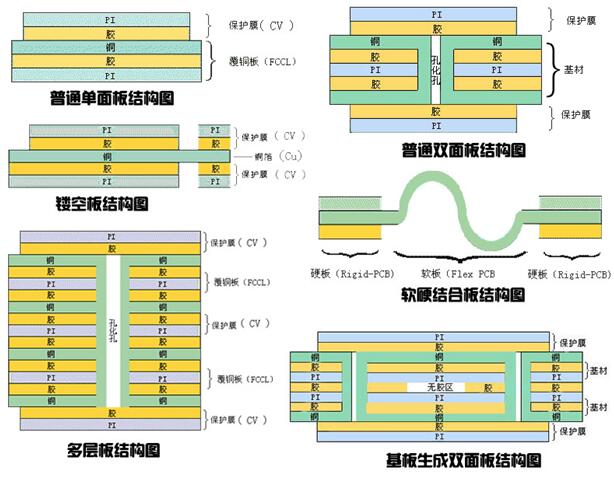

六种FPC结构图:
