FPC软板-单层软板

文章来源:中国百科网作者:龚爱清 查看手机网址
扫一扫!
扫一扫!
人气:5108发布日期:2017-02-14 11:48【

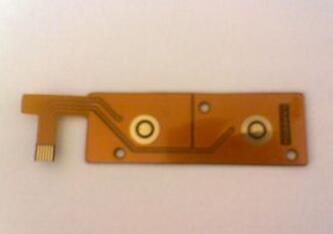

  FPC单层软板的结构:这种结构的柔性板是最简单结构的柔性板。通常基材+透明胶+铜箔是一套买来的原材料,保护膜+透明胶是另一种买来的原材料。

  首先,铜箔要进行刻蚀等工艺处理来得到需要的电路,保护膜要进行钻孔以露出相应的焊盘。清洗之后再用滚压法把两者结合起来。然后再在露出的焊盘部分电镀金或锡等进行保护。这样,大板就做好了。

  一般还要冲压成相应形状的小电路板。也有不用保护膜而直接在铜箔上印阻焊层的,这样成本会低一些,但FPC软板的机械强度会变差。除非强度要求不高但价格需要尽量低的场合,最好是应用贴保护膜的方法。
