FPC的专业知识大盘点--组成材料、基材和覆盖膜

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：733发布日期：2024-10-15 08:56【大中小】

FPC柔性电路板是满足柔性电子电路需求的流行电路板类型之一。设计用来代替传统的线束，柔性电路板可以满足多种复杂的电子设计。尽管柔性PCB的性能取决于多种因素，但主要材料在其中起着关键作用。那么，FPC柔性电路板的组成材料有哪些？在FPC柔性电路的结构中，组成的材料由柔性覆铜板(FCCL)、覆盖膜、粘结膜等构成。

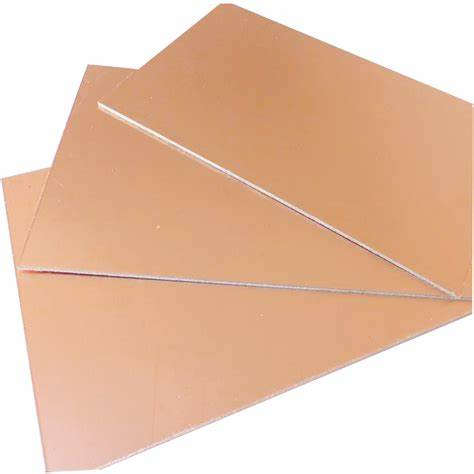

柔性覆铜板（FCCL）：柔性覆铜板的板材膜常见的有聚酰亚胺膜(PI)、聚酯(PET)、聚萘二甲酸乙二醇酯(PEN)、液晶显示屏高聚物(LCP)等高分子材料塑料薄膜。覆铜板在FPC柔性电路板中，主要肩负着导电性、绝缘层和支撑点三个层面的作用。

覆盖膜：是由有机化学塑料薄膜与黏合剂组成，遮盖膜的功效是维护早已进行的柔性电源电路电导体一部分。粘接膜有不一样板材膜与黏合剂种类及薄厚规格型号。

粘结膜：是在一个基材膜的二面或一面浇注粘结剂而形成，也有无基材的纯粘结剂层的粘结膜，粘结膜有不同粘合剂类型和厚度规格。粘结膜是用于多层板层间粘合与绝缘。

普通FPC柔性电路板主要由基材+覆盖膜两个材料构成，先说说基材，基材主要由PI或PET+胶+铜结合成，PI为聚酰亚胺绝缘树脂材料，特点为耐高温，弯折性能佳，所生产的产品可靠性佳，是PET价格的2倍以上，为FPC柔性电路板主要材料，PET为聚酯绝缘树脂材料，特点刚好与PI相反，一般FPC厂家已很少采用。

软板的基材、覆盖膜和PI补强的区别？

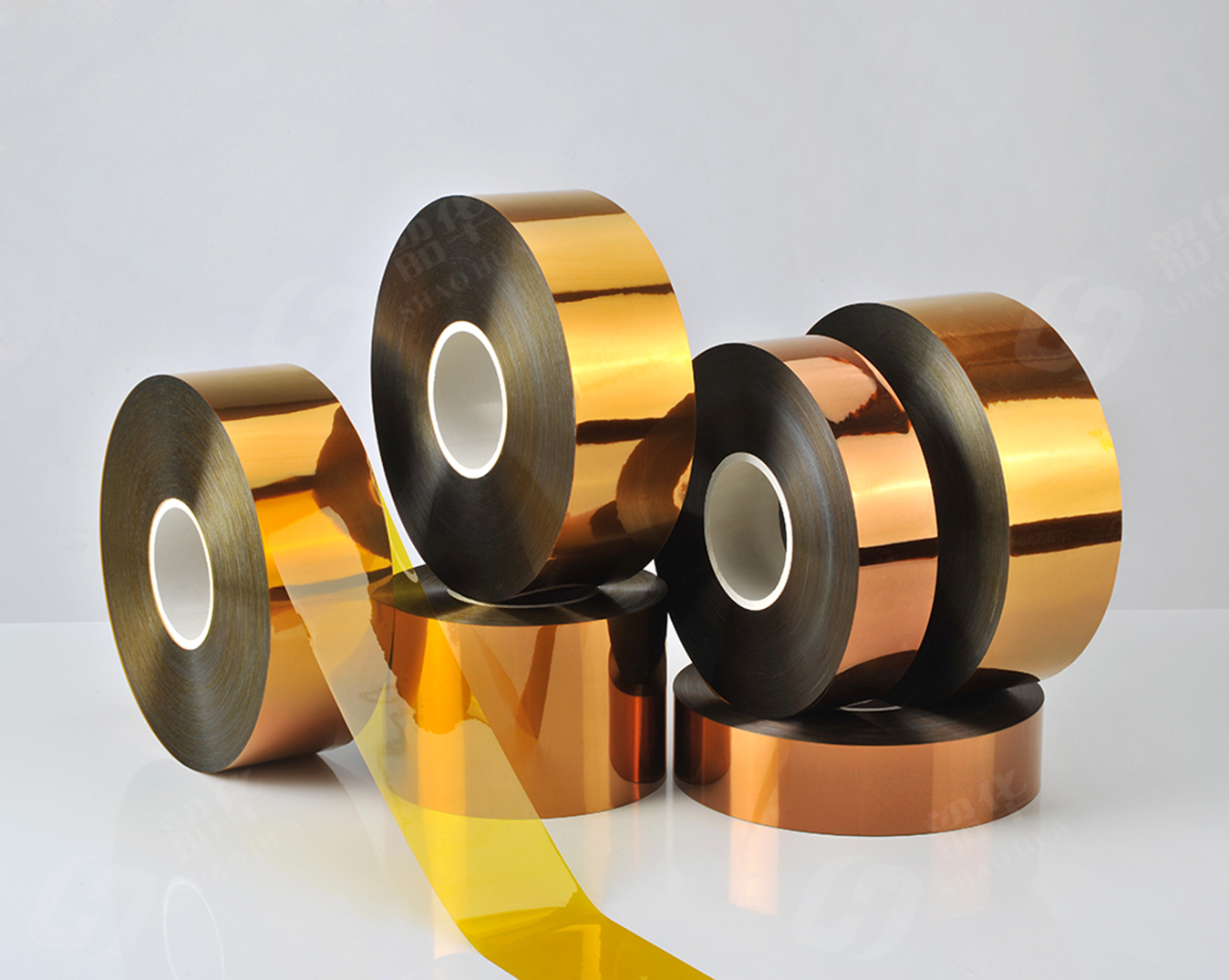

FPC柔性电路板是以PI聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板，具有配线密度高、重量轻、厚度薄、弯折性好的特点。PI作为一种特殊的工程材料，已广泛应用于航空、航天、微电子、纳米、液晶、分离膜、激光等领域。长期使用温度在-200℃~426℃。PI聚酰亚胺在FPC柔性电路板中很常见，它存在于基材，覆盖膜，甚至补强中。可能有些人对此感到困惑，那么今天让我们讨论一下它们之间的区别是什么？

FPC柔性电路板的基材、覆盖膜和PI补强在功能上的区别：

1. PI基材：对于FPC柔性电路板基材分为有胶基材和无胶基材两种。无论是有胶基材，还是无胶基材，PI聚酰亚胺都是必不可少的。

2. PI覆盖膜：其主要功能是用于电路绝缘。

3. PI补强：常应用于FPC金手指背面的区域。PI加强筋用于增加手指的厚度和硬度，方便插拔。

FPC柔性电路板的基材、覆盖膜在厚度上面的区别：

1. PI基材：对于基材中的PI，1/2mil、1mil很常见，其厚度甚至可以到4mil、5mil（杜邦无胶PI材料）。

2. PI覆盖膜：覆盖膜上的PI厚度有两种选择，1/2mil 或 1mil。

3. PI补强：PI补强的厚度根据客户需要有多种选择，如0.075mm、0.1mm、0.125mm、0.15mm、0.175mm、0.2mm、0.225mm、0.25mm等。

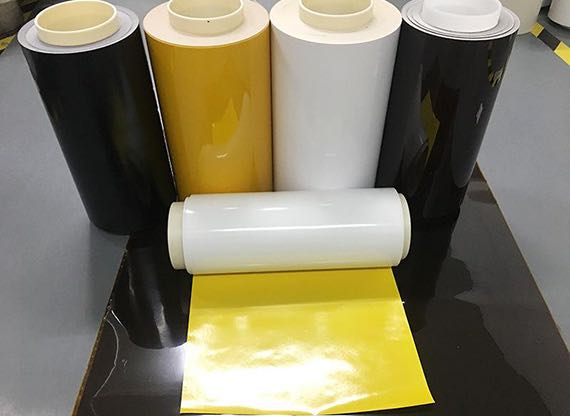

FPC柔性电路板的基材、覆盖膜在颜色选择的区别：1. PI基材：无颜色选择。2. PI覆盖膜：PI覆盖膜有黄、白、黑三种颜色选择。3. PI补强：随厚度变化而变化，越厚的颜色越深。例如，0.075mm的PI补强看起来像棕色，0.25mm的PI补强更接近黑色。

柔性电路板是用柔性的绝缘基材制成的印刷电路，具有许多硬性印刷电路板不具备的优点。可以自由弯曲、卷绕、折叠，可依照空间布局要求任意安排，并在三维空间任意移动和伸缩，从而达到元器件装配和导线连接的一体化；利用FPC可大大缩小电子产品的体积和重量，适用电子产品向高密度、小型化、高可靠方向发展的需要。因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA、数字相机等领域或产品上得到了广泛的应用；FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。
