你一定感兴趣的FPC制造技术
FPC是一种由柔性绝缘基材制成的电路板,具有可弯曲、可折叠和散热性好等优点,广泛应用于消费电子、汽车电子和工业控制领域。尽管FPC面临尺寸限制、高频信号传输挑战和高昂的初始成本,但其市场需求持续增长,2022年全球市场规模为204亿美元,预计2025年达287亿美元。中国市场也在加速国产化进程,预计2027年达1,885.76亿元。在政策的扶持与市场需求的双重驱动下,中国FPC行业正加速向高端产品转型。
柔性印刷电路板(FPC)是一种由柔性绝缘基材制成的电路板,具有显著的可弯曲性、可折叠性和散热性。FPC由柔性绝缘基材、导电层、覆盖层和附加组件构成。

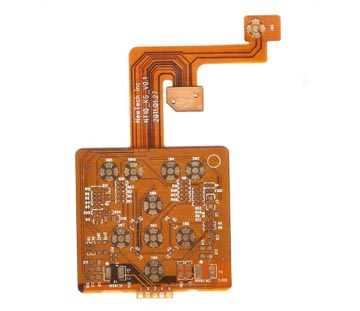

FPC概述
柔性印刷电路板(FPC,Flexible Printed Circuit)是一种使用柔性绝缘基材制成的印刷电路板,与传统的刚性印刷电路板相比,FPC具有显著的可弯曲性、可折叠性和散热性,且体积小、重量轻,使其能够适应各种复杂的空间布局,广泛应用于消费电子、汽车电子、医疗设备以及航空航天等多个领域。FPC的出现彻底革新了传统刚性电路板的固有形态,它可以充当连接人、机器与物体的桥梁,极大地增强互动与整合。

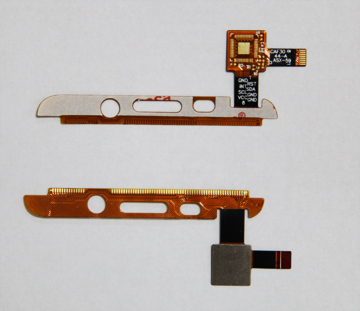

FPC构成
FPC主要由柔性绝缘基材、导电层、覆盖层和其余附加组件构成。基材通常采用聚酰亚胺(PI)或聚酯(PET)等柔性材料,提供了FPC的可弯曲性和柔韧性,同时保证绝缘性能。导电层一般由铜箔构成,通过光刻和蚀刻工艺形成电路图案,负责传输电信号、覆盖层则用于保护导电层免受机械损伤和环境影响,提高FPC的耐用性。附加组件如连接器、电子元件等可以根据需要集成到FPC上,实现更复杂的电路功能。这些组成部分共同赋予FPC轻巧、灵活、空间占用小、可靠性高和适应性强等特性。
FPC的制造关键在于金属化处理、层压技术和设计仿真工具。金属化处理通过化学镀铜或电镀铜在基材上形成导电层,确保高导电性和柔韧性。层压技术通过高温高压将多层材料粘合,实现高密度集成和机械耐久性。设计软件与仿真工具能够优化FPC布局和性能,确保高效设计和成本控制。
金属化处理技术
FPC的金属化处理技术是实现柔性电路板导电性能的关键步骤,它涉及在柔性绝缘基材上形成导电层。这一过程通常通过化学镀铜或电镀铜来完成,化学镀铜是一种无需外加电源的金属化技术,通过特定的化学溶液在基材表面催化形成一层均匀的铜膜,适用于形状复杂或难以接触的区域。电镀铜则是在外加电流的作用下,将铜离子还原沉积在基材表面,形成导电层,这种方法可以控制铜层的厚度和均匀性。例如,在制造FPC时,可能会使用化学镀铜来覆盖聚酰亚胺薄膜的表面,以形成导电路径,随后通过光刻和蚀刻工艺精确定义电路图案。金属化处理不仅要求高导电性和附着力,还需确保金属层的柔韧性,以保持FPC的可弯曲特性。

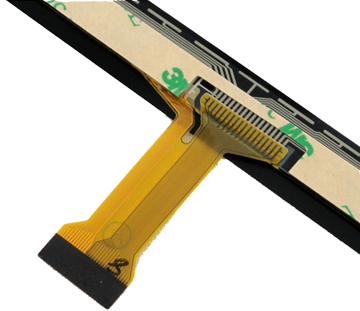

层压技术
FPC的层压技术是多层FPC制造的核心步骤,通过高温高压将电路层、绝缘材料等精确粘合,构建出既柔韧又具高可靠性的复杂电路结构。这一过程对于实现电路的小型化、高密度集成、增强信号完整性和机械耐久性至关重要,是保障现代电子产品,是智能手机、可穿戴设备及高端医疗器械等,能够在紧凑空间内实现复杂功能和持久性能的基础。例如,折叠屏手机的FPC需要在频繁的折叠和展开中保持信号传输的稳定性和机械的耐久性,这就要求层压结构既要足够柔软以适应弯曲,同时又要具备足够的强度来承受机械应力,保证成千上万次折叠而不损坏。
设计软件与仿真工具技术
FPC的设计软件与仿真工具是现代电子产品研发不可或缺的部分,它们对于确保FPC设计的精确性、优化性能及加速产品上市时间极为关键。设计软件,如Altium Designer、Cadence Allegro等,提供了强大的布局与布线功能,使得设计师能在复杂的三维空间中高效规划电路走向,同时考虑FPC的弯曲与折叠特性。仿真工具,如ANSYS HFSS、CST Studio Suite,则专注于电磁场仿真,帮助工程师预测和优化FPC天线的辐射性能、信号完整性及电源完整性,减少实际生产中的试错成本。在开发可穿戴设备的无线充电功能时,设计团队会先利用CAD软件完成FPC的精细布局,随后通过仿真软件模拟天线在不同弯曲状态下的电磁兼容性和充电效率,依据仿真结果调整设计参数,确保即使设备在用户的各种佩戴姿势下,都能保持高效的能量传输。从初步设计到制造准备,再到成品测试,设计软件与仿真工具全程赋能FPC开发,是实现其高效设计、成本控制和品质保障的关键所在。
FPC厂在生产这些产品时,运用上面的技术,相信能大大提高产品的质量,提升制造的效率,为其带来可观的经济效益。技术还在不断发挥与更迭,相信其在未来还有很大的发展空间,让我们拭目以待吧。
ps:部分图片来源于网络,如有侵权,请联系我们删除
