【干货分享】一文梳理指纹模块软板相关知识
指纹模块软板是一种在指纹识别技术中起着关键作用的柔性电路板。
接下来，我们先来了解一下指纹模块基本原理

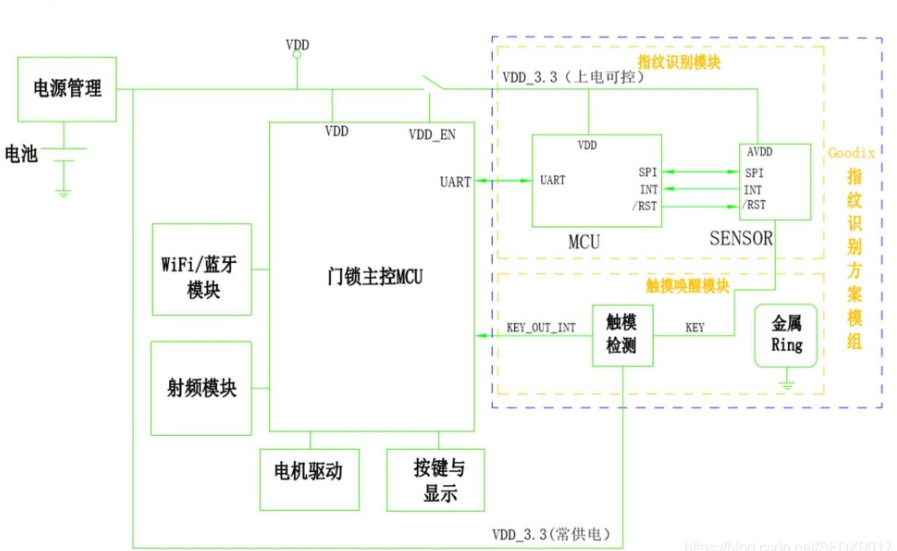

指纹模块基本原理
1、指纹识别模组包含两个模块，指纹识别模块和触摸唤醒模块
识别模块：指纹识别芯片负责采集指纹信息，并将指纹图像上传给指纹识别算法芯
片；指纹识别算法芯片负责控制指纹识别芯片的工作状态，完成指纹注册、指纹删
除、指纹匹配等工作。
触摸唤醒模块：用于检测用户触摸动作，在系统休眠期间如果检测到用户触摸指纹
识别模组，将发送触摸唤醒信号(key_out_int)给主控 MCU。
2、为了降低系统的待机功耗，系统在休眠时，指纹识别模块断电不工作。触摸唤醒模块
常供电，正常工作，此时触摸唤醒模块的驱动信号打到唤醒 KEY_PAD(集成在 sensor 里)
上，进行触摸唤醒检测；
3、用户触摸 SENSOR 表面后（金属 ring 只有装饰作用，无功能，接地），触摸唤醒模块
输出中断信号至主控 MCU，主控 MCU 被唤醒以后，对指纹识别模块上电，指纹识别算法
芯片完成初始化，进行指纹匹配。指纹匹配完成后，主控 MCU 控制指纹模块断电，随后系
统进入休眠模式，等待下一次人手触摸
了解了其工作原理，我们来看看指纹模块软板的结构特点、功能优势和应用场景。

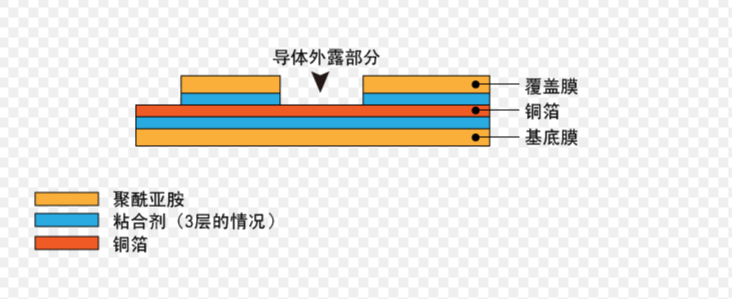

指纹模块FPC的结构特点
通常由柔性基材、铜箔线路、覆盖膜等组成。其柔性特性使其能够适应各种复杂的安装环境，可弯曲、折叠，便于集成到小型化的电子设备中。
功能优势
1. 精确传输信号：能够准确地将指纹传感器采集到的指纹信号传输到处理芯片，确保指纹识别的准确性和快速响应。
2. 稳定性高：具备良好的抗干扰能力，可在复杂的电磁环境下稳定工作，保证指纹识别系统的可靠性。
3. 轻薄设计：有助于减小电子设备的整体厚度和重量，满足现代电子产品轻薄化的发展趋势。
FPC厂所分析的指纹模块软板应用场景
1. 智能手机：是目前指纹模块软板最主要的应用领域之一。为手机提供快速、安全的指纹解锁功能，同时也可用于支付验证等场景。
2. 平板电脑：增强设备的安全性和便捷性，方便用户快速解锁和进行身份验证。
3. 智能门锁：提高门锁的安全性和智能化程度，实现指纹开锁、密码开锁等多种开锁方式。
4. 笔记本电脑：为电脑提供指纹登录等安全功能，保护用户的隐私和数据安全。
ps:部分图片来源于网络，如有侵权，请联系我们删除
