柔性电路板是什么？ 它与刚性电路板的优缺点分别是什么？
柔性电路板（Flexible Printed Circuit Board，简称 FPC）是以柔性的绝缘基材制成的印刷电路板。
材料与结构

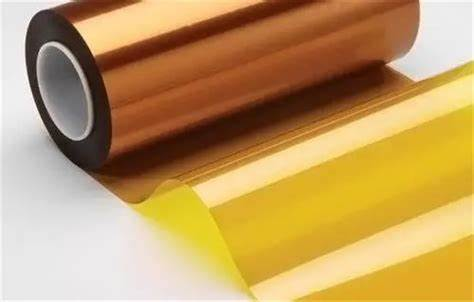

FPC的基材通常采用聚酰亚胺（PI）或聚酯薄膜（PET）等具有可挠性的材料。这些材料具有轻薄、柔软、可弯曲、可折叠等特点，能够适应各种复杂的形状和空间要求。在基材上，通过印刷、蚀刻等工艺制作出导电线路和电子元件的安装区域。与传统的刚性电路板相比，柔性电路板的结构更加轻薄、灵活，可以实现三维组装，为电子设备的小型化、轻量化提供了关键支持。
刚性电路板（Rigid PCB）和柔性电路板（Flexible PCB）各有其特点和适用场景，以下是它们的优缺点概述：

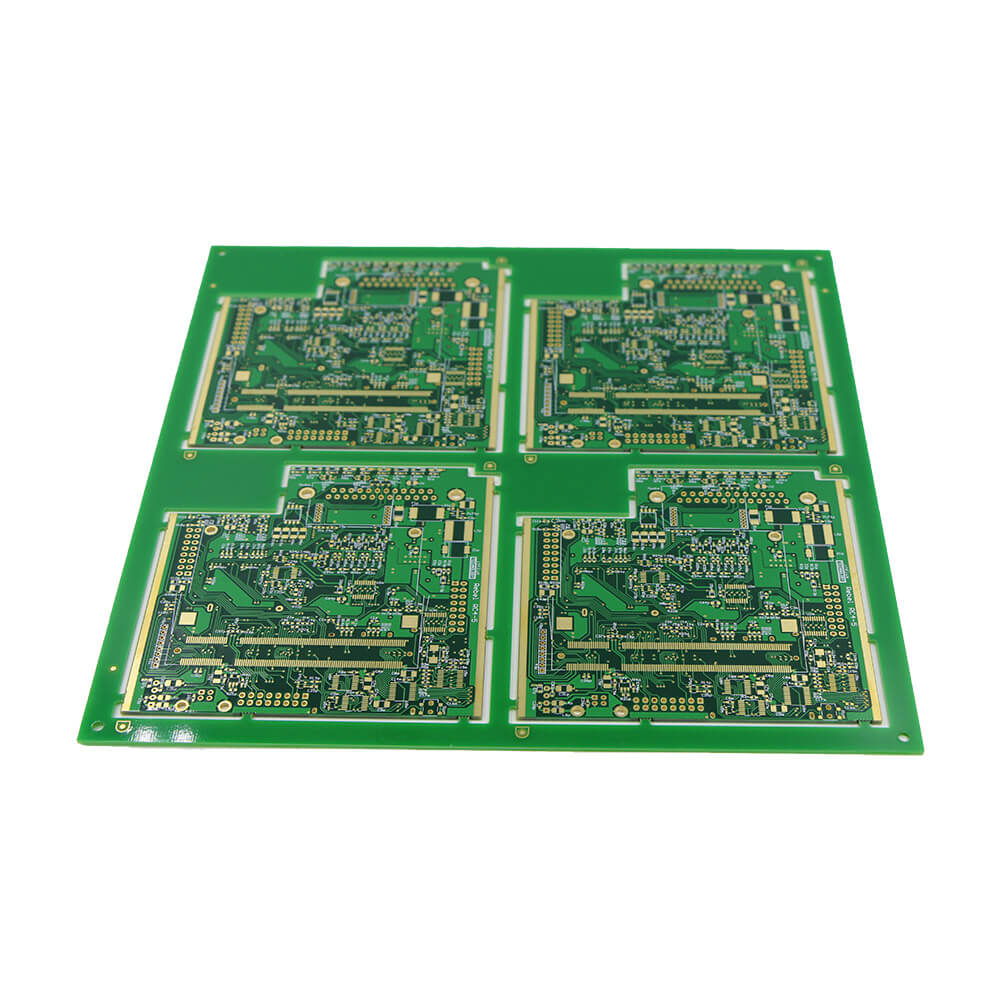

刚性电路板（Rigid PCB）的优缺点：
优点：
1. 成本效益：由于生产过程相对简单，刚性电路板通常成本较低。
2. 稳定性：刚性材料提供了更好的机械稳定性，适合承受较大的机械应力。
3. 热管理：刚性电路板通常具有更好的热传导性能，有助于散热。
4. 加工精度：刚性材料易于加工，可以实现高精度的电路布局。
5. 耐用性：刚性电路板更耐磨损，适合长期使用。
缺点：
1. 灵活性差：刚性电路板不能弯曲，限制了其在空间受限的应用中的使用。
2. 重量：相比柔性电路板，刚性电路板通常更重。
3. 复杂性：对于复杂的电路设计，刚性电路板可能需要多层板来实现，增加了设计和制造的复杂性。

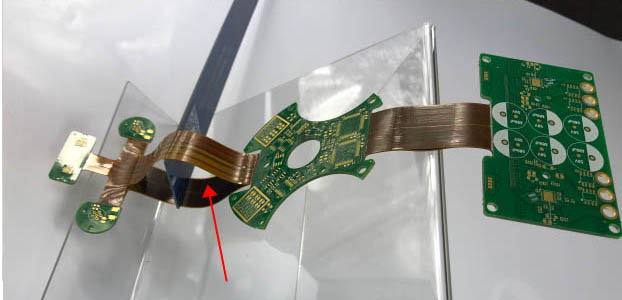

柔性电路板（Flexible PCB）的优缺点：
.png)
软板优点：
1. 灵活性：柔性电路板可以弯曲，适合用于空间受限或需要弯曲的应用。
2. 重量轻：柔性材料通常比刚性材料轻，适合便携式设备。
3. 设计自由度：柔性电路板允许更自由的设计，可以实现复杂的电路布局。
4. 空间利用：可以在三维空间内布局电路，提高空间利用率。
5. 适应性：柔性电路板可以适应不同的形状和尺寸，适合定制化产品。
缺点：
1. 成本：由于制造过程更复杂，柔性电路板的成本通常较高。
2. 热管理：柔性材料的热传导性能通常不如刚性材料，可能需要额外的散热措施。
3. 机械稳定性：柔性电路板在承受机械应力方面不如刚性电路板稳定。
4. 加工难度：柔性电路板的加工和装配可能更加困难，需要特殊的设备和技术。
5. 耐用性：柔性电路板可能更容易受到磨损和损坏，尤其是在反复弯曲的情况下。
在选择电路板类型时，需要根据具体的应用需求、成本预算、设计复杂性、空间限制和耐用性要求等因素进行综合考虑。刚性电路板适合大多数标准电子设备，而柔性电路板则在需要高度灵活性和空间优化的应用中表现出优势。
