在当今电子科技飞速发展的时代，电子产品不断朝着轻薄化、小型化、多功能化的方向迈进。

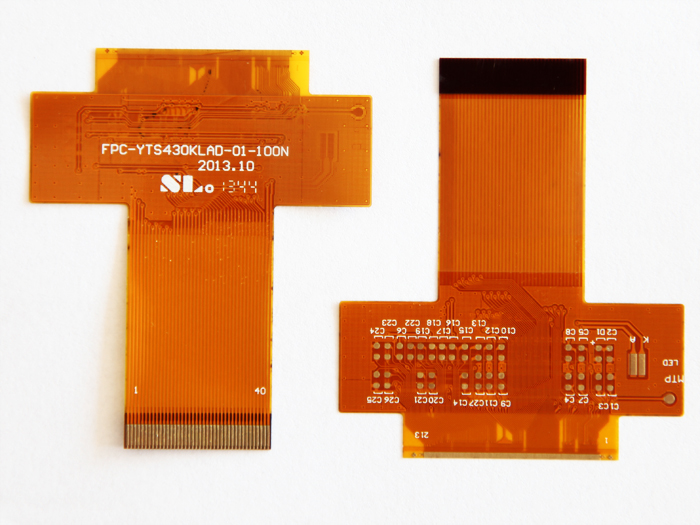

FPC（Flexible Printed Circuit，柔性印刷电路板）作为一种关键的电子元件连接载体，发挥着越来越重要的作用。它以其独特的柔韧性、可弯折性等优势，广泛应用于智能手机、平板电脑、可穿戴设备、航空航天等众多领域。了解 FPC 的相关知识，对于深入认识电子产业的发展以及解决其应用过程中的各类问题都有着重要意义。

FPC 制造及应用的难点
（一）弯折可靠性问题
由于 FPC 常常需要在使用中进行多次弯折，尤其是在一些可穿戴设备中，弯折频率很高，容易出现线路断裂、铜箔起皱等问题。这一方面与铜箔自身的性能和质量有关，另一方面也取决于弯折区域的设计以及整个 FPC 的结构合理性。例如，如果弯折半径过小，超出了铜箔和基材能够承受的极限，就很容易导致线路损坏。

（二）信号完整性挑战
随着电子设备传输信号的频率越来越高、速度越来越快，FPC 作为信号传输的载体，要保证信号的完整性变得愈发困难。线路之间的电磁干扰、信号的衰减等问题都需要妥善解决。比如在高速数据传输的 FPC 线路中，如果没有做好屏蔽措施以及合理的线路布局，就可能出现信号失真，影响整个电子设备的功能实现。

（三）焊接可靠性问题
在将 FPC 与其他电子元器件进行焊接组装时，由于 FPC 的柔性以及表面材质特性，可能会出现焊接不良的情况，如虚焊、焊锡脱落等。这与 FPC 表面处理工艺、焊接工艺参数以及所用焊料的适配性等多方面因素都有关系，焊接不可靠会导致电子设备出现接触不良、间歇性故障等问题。

软板制造应用相关难点的建议方案
（一）针对弯折可靠性问题

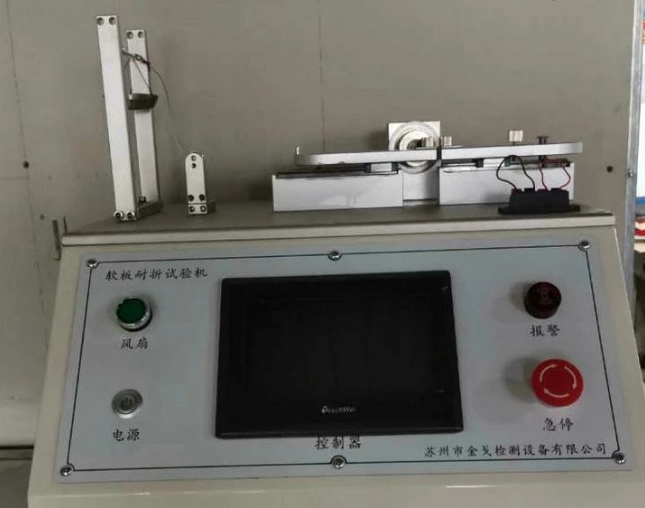

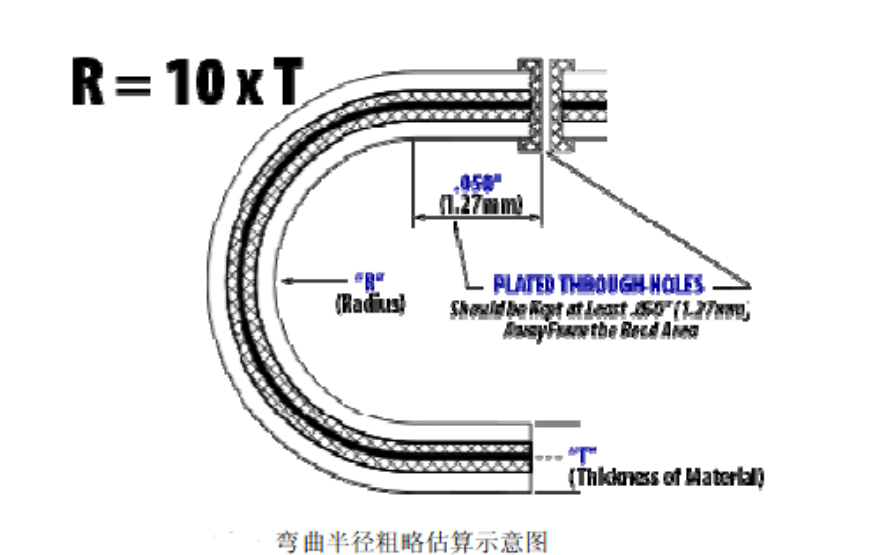

在设计阶段，要根据产品实际的使用场景，合理规划弯折区域，增大弯折半径，避免出现锐角弯折的情况。同时，优先选用高质量的压延铜箔等柔韧性好、抗弯折性能强的材料。在制造过程中，可以对弯折区域进行特殊的处理，比如通过局部加厚、添加特殊的柔性涂层等方式增强其抗弯折能力。此外，还可以进行大量的弯折可靠性测试，模拟实际使用中的弯折次数和角度等条件，提前发现并解决潜在的线路损坏隐患。

（二）应对信号完整性挑战
合理设计线路布局，遵循高速信号传输的布线原则，如尽量减少线路的长度、避免平行线路过长以降低电磁干扰等。
采用有效的屏蔽措施，比如在 FPC 中添加屏蔽层，可以是金属薄膜等材料，将信号线与外界干扰源隔离开来。
同时，选择合适的信号传输介质以及优化接地设计，通过这些综合手段来保障信号在传输过程中的完整性和稳定性。

（三）解决焊接可靠性问题
首先要确保 FPC 表面处理工艺达到最佳效果，例如镀锡、镀金的厚度和均匀度符合焊接要求。
优化焊接工艺参数，根据 FPC 的材质和所焊接元器件的特点，合理选择焊接温度、焊接时间以及焊料的种类等。
在焊接前，可以对 FPC 焊接部位进行适当的清洁和预处理，去除表面的油污、氧化层等杂质，提高焊接的附着力。并且，加强焊接后的质量检测，通过外观检查、X 射线检测等多种手段及时发现焊接不良的情况并进行返工处理。

柔性线路板作为电子产业中不可或缺的一部分，其材料、工艺等方面都有着独特的要求和特点。虽然在制造和应用过程中面临着诸多难点，但通过不断地优化设计、改进工艺以及采用合理的解决方案，可以有效地提升 FPC 的质量和性能，使其更好地适应各类电子设备不断发展的需求，为推动电子科技的进一步创新和进步提供有力的支持。随着材料科学、制造技术等相关领域的持续发展，相信 FPC 在未来将会展现出更大的应用潜力和价值。
