汽车软板加工要求大揭秘：打造汽车电子柔性连接核心部件

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：707发布日期：2024-12-13 08:19【大中小】

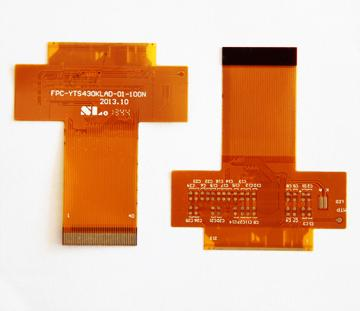

汽车软板，作为汽车电子系统的关键组件，具备高柔性可适应复杂车内布局，以精准线路设计和优质材料确保信号稳定传输，其严格加工工艺能耐受汽车运行环境考验，有力保障汽车各电子功能高效、可靠运行。

设计要求

高精度布线

汽车软板需要承载多种汽车电子系统的信号传输，如动力系统、安全系统和信息娱乐系统等。在设计布线时，要精确规划线路走向，以确保信号完整性。例如，对于高速信号传输线路，如车载雷达信号传输线，其线宽、线距以及布线的拐角等都需要精确设计。一般线宽公差要求控制在 ±0.05mm 以内，线距公差控制在 ±0.075mm 以内，这样才能有效减少信号反射和串扰，保证信号质量。

合理的层数规划

根据汽车电子设备的功能复杂程度和空间限制，合理确定软板的层数。例如，在汽车发动机控制单元（ECU）中使用的软板，可能需要多层结构来实现电源层、地层和多个信号层的隔离与连接。同时，各层之间的介质厚度和介电常数也需要严格控制，以满足不同信号的阻抗匹配要求。

考虑机械特性设计

汽车行驶过程中会产生振动、冲击和不同程度的弯曲变形。软板设计要考虑这些因素，预留适当的弯曲半径。一般情况下，动态弯曲的软板，其最小弯曲半径不能小于软板厚度的 10 倍；静态弯曲的最小弯曲半径不能小于软板厚度的 5 倍。同时，在软板的边缘和连接部位要进行加固设计，如增加补强材料，以增强软板的机械强度，防止在使用过程中出现断裂等问题。

材料选择要求

基材选择

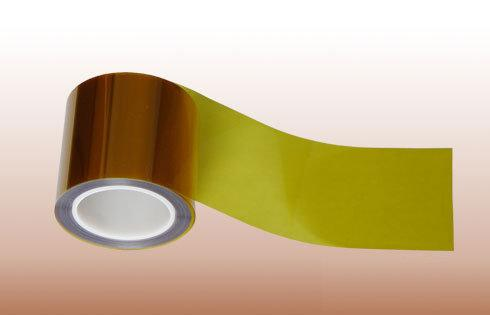

汽车FPC的基材要具备良好的耐温性、耐化学性和电气性能。常用的基材有聚酰亚胺（PI），它能在 - 200℃ - 300℃的温度范围内保持稳定的物理和化学性能，这对于汽车发动机舱等高温环境下的电子设备至关重要。同时，PI 基材的介电常数一般在 3.0 - 3.5 之间，能够满足大多数汽车电子信号传输的要求。

铜箔选择

铜箔作为导电层，其质量直接影响软板的电气性能。一般选择压延铜箔，因为它具有更好的延展性和导电性。例如，在汽车软板的精细线路制作中，压延铜箔能够更好地适应蚀刻工艺，制作出的线路表面更加光滑，有利于提高信号传输效率。其厚度通常根据电流承载能力和线路密度要求来选择，一般在 9 - 35μm 之间。

覆盖膜选择

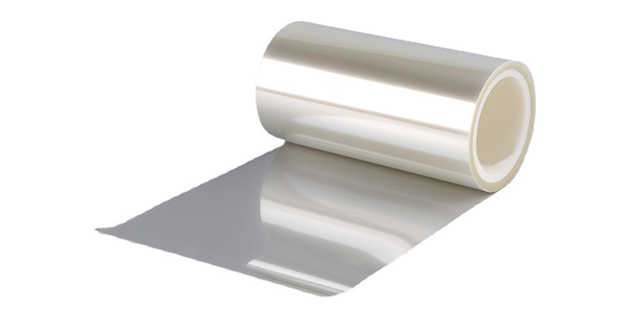

覆盖膜主要用于保护软板上的线路和元器件免受外界环境的影响。要选择具有良好的耐摩擦、耐化学腐蚀和防潮性能的覆盖膜。例如，采用聚对苯二甲酸乙二醇酯（PET）覆盖膜，它能够有效地防止水分和化学物质的侵入，同时具有较好的柔韧性，能够随着软板一起弯曲而不发生破裂。

软板厂制造工艺要求

图形制作

光刻工艺：汽车软板的线路精细，光刻精度要求高。曝光设备要能够精确控制曝光剂量和焦距，以确保线路图形的精度。例如，在制作汽车仪表盘软板的微小指示灯线路时，曝光精度需要达到 ±5μm，这样才能保证指示灯线路的清晰度和准确性。

蚀刻工艺：蚀刻液的配方和蚀刻参数要根据软板的材料和线路要求进行优化。蚀刻速率要均匀，避免出现过蚀刻或蚀刻不足的情况。一般蚀刻因子（蚀刻深度与侧向蚀刻量的比值）要控制在 2 - 3 之间，以保证线路的侧壁垂直度和线宽精度。

钻孔工艺

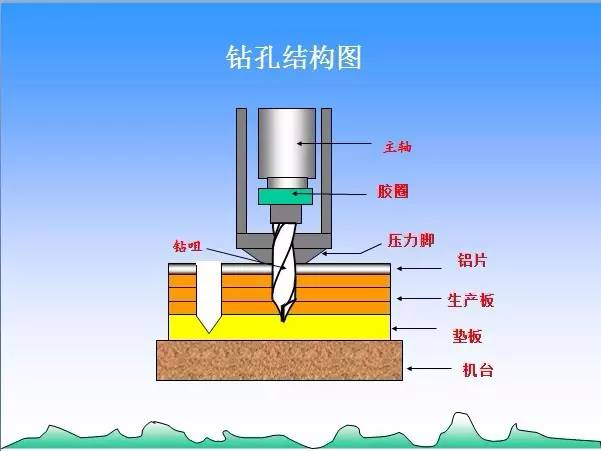

汽车软板上的孔主要用于层间连接和元器件安装。钻孔的位置精度要求高，孔径公差一般控制在 ±0.05mm 以内。同时，要保证孔壁的质量，避免出现孔壁粗糙、分层等问题。在钻孔过程中，要根据不同的材料选择合适的钻头转速和进给速度，例如，在 PI 基材上钻孔时，钻头转速一般控制在 60 - 100krpm，进给速度控制在 10 - 30mm/min。
