电池FPC设计难题及解决方案：打造可靠高效的柔性连接
在追求轻薄短小的电子产品时代，电池FPC（柔性印刷电路板）凭借其优异的柔韧性、可弯曲性和高密度布线能力，成为连接电池与主板的理想选择。
电池FPC在设计过程中也面临着一些独特的挑战，需要工程师们仔细考量并采取相应的解决方案。

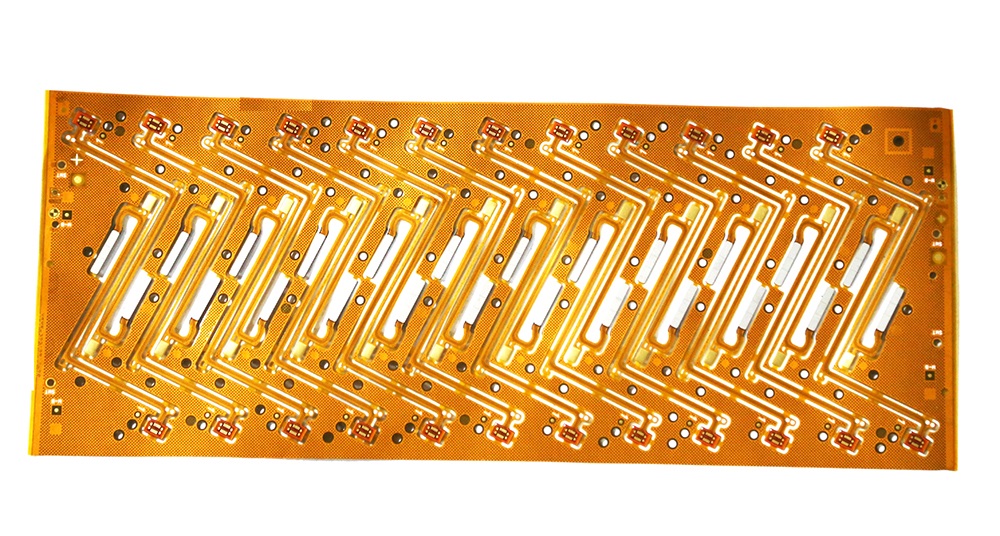

.jpg)
常见难题及解决方案
1. 机械应力与可靠性
难题： 电池FPC在设备使用过程中会经历反复弯折、拉伸等机械应力，容易导致线路断裂、焊点脱落等问题，影响连接可靠性。
解决方案：
优化FPC走线： 避免在弯折区域布置关键线路，采用圆弧走线代替直角走线，减少应力集中。
选择合适的基材： 使用具有高抗弯折性能的基材，如聚酰亚胺（PI）或聚酯（PET）。
加强关键部位： 在弯折区域增加补强板或使用更厚的覆盖膜，提高机械强度。
进行可靠性测试： 在设计阶段进行严格的弯折、拉伸等可靠性测试，确保FPC满足使用寿命要求。

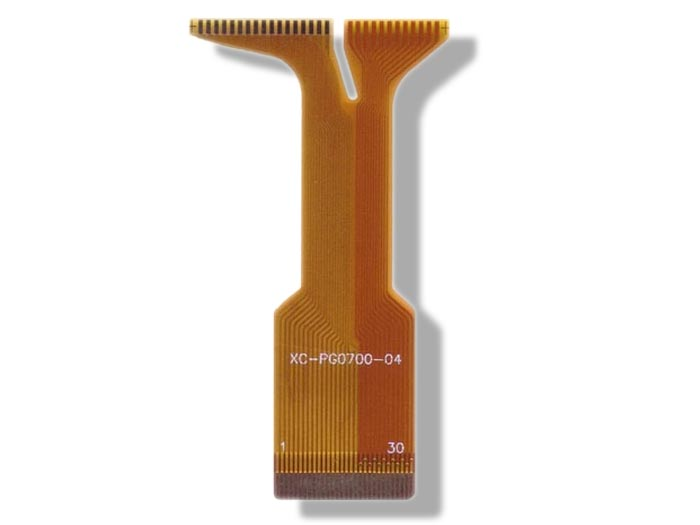

2. 电气性能与信号完整性
难题： 电池FPC需要传输大电流，同时还要保证信号传输的完整性，避免电磁干扰（EMI）和信号衰减。
解决方案：
合理设计线宽和线距： 根据电流大小选择合适的线宽，保证足够的载流能力；控制线距，避免信号串扰。
使用屏蔽层： 在FPC中添加接地层或屏蔽层，有效抑制电磁干扰。
优化阻抗匹配： 控制FPC的阻抗，使其与连接器、芯片等器件的阻抗匹配，减少信号反射和衰减。
进行信号完整性仿真： 利用仿真软件对FPC的信号完整性进行分析和优化，确保信号传输质量。
3. 热管理与散热
难题： 电池在工作过程中会产生热量，而FPC的柔性基材导热性较差，容易导致热量积聚，影响电池性能和寿命。
解决方案：
电池软板优化布局： 将发热元件布置在散热条件较好的位置，避免热量集中。
使用导热材料： 在FPC与电池之间添加导热硅胶垫等材料，提高热传导效率。
设计散热结构： 在FPC上设计散热孔或散热片，增加散热面积。
进行热仿真分析： 利用仿真软件对FPC的热分布进行分析，优化散热设计。

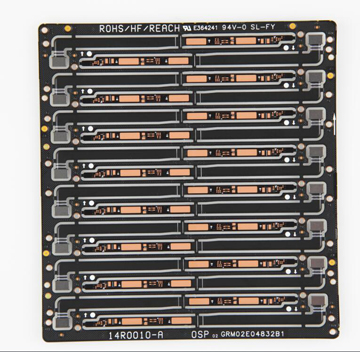

4. 装配与可制造性
难题： 电池FPC的形状复杂，装配精度要求高，同时还要考虑生产工艺的限制，确保可制造性。
解决方案：
简化FPC结构： 在满足功能需求的前提下，尽量简化FPC结构，降低装配难度。
设计合理的定位孔和装配基准： 方便FPC的定位和装配，提高装配精度。
与制造商充分沟通： 了解生产工艺的限制，在设计阶段就考虑可制造性，避免后期修改。
软板厂的电池FPC设计是一个复杂的系统工程，需要综合考虑机械、电气、热管理、装配等多个方面的因素。通过深入了解常见难题并采取有效的解决方案，工程师们可以设计出可靠、高效、易于制造的电池FPC，为电子产品的性能提升和功能创新提供有力支撑。
ps:部分图片来源于网络，如有侵权，请联系我们删除
