如何优化FPC设计？这些关键点你必须知道！

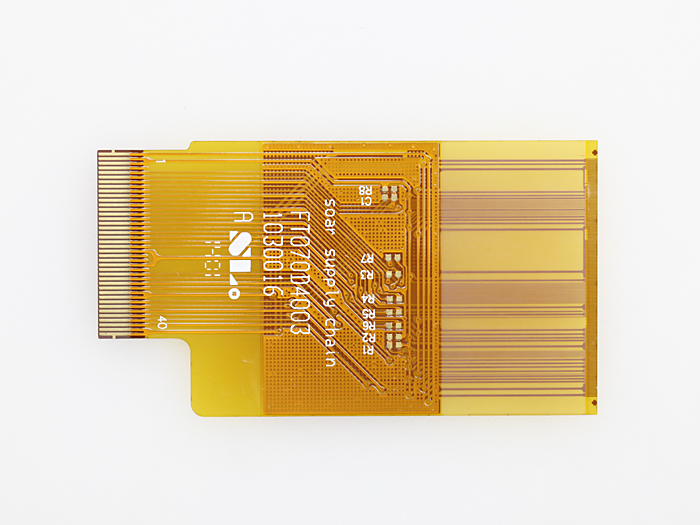

柔性电路板（FPC）因其轻量化、可弯曲和高密度布线的特性，广泛应用于智能手机、可穿戴设备、汽车电子、医疗设备等领域。然而，FPC的设计与传统的刚性PCB有很大不同，优化设计是确保其性能、可靠性和成本效益的关键。本文将为您详细解析优化FPC设计的核心要点，帮助您在设计过程中避开常见陷阱，提升产品竞争力。

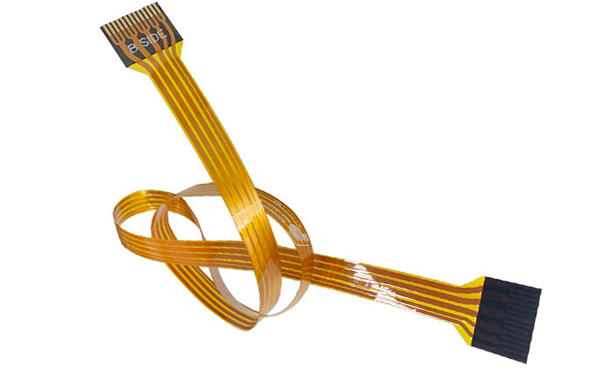

.png)
1. 材料选择：奠定FPC性能的基础
FPC的材料选择直接影响其电气性能、机械性能和耐久性。以下是优化材料选择的关键点：

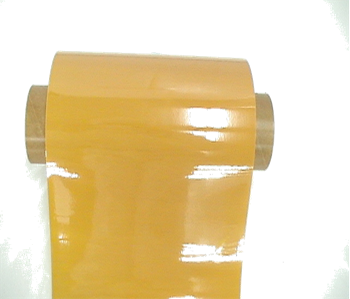

基材选择：聚酰亚胺（PI）是FPC最常用的基材，具有优异的耐热性、柔韧性和电气性能。对于高频应用，可以选择低介电常数（Dk）和低损耗因子（Df）的材料，以减少信号损耗。

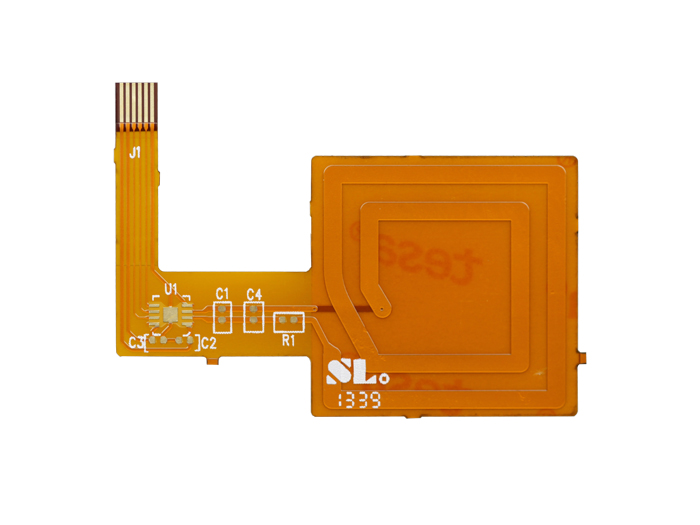

.png)
铜箔厚度：铜箔的厚度影响FPC的导电性和柔韧性。较薄的铜箔（如9μm或12μm）适合高密度布线，而较厚的铜箔（如35μm）适合高电流应用。
覆盖层（Coverlay）：覆盖层用于保护电路，常用的材料包括聚酰亚胺和丙烯酸。选择具有良好柔韧性和耐热性的覆盖层，可以提高FPC的耐久性。
2. 布线设计：平衡信号完整性与柔韧性
软板的布线设计需要在信号完整性和柔韧性之间找到平衡。以下是优化布线设计的关键点：
走线宽度与间距：在高密度FPC设计中，走线宽度和间距的选择至关重要。较宽的走线可以减少电阻，但会增加FPC的刚性；较窄的走线适合高密度设计，但可能增加信号损耗。
弯曲区域的布线：在FPC的弯曲区域，避免走线直角转弯，采用圆弧或45度角布线，以减少应力集中，防止断裂。
阻抗控制：对于高频信号传输，阻抗匹配是关键。通过合理的走线宽度、间距和介电层厚度设计，可以实现精确的阻抗控制。
3. 层叠结构设计：提升FPC的机械与电气性能
FPC的层叠结构设计直接影响其机械强度和电气性能。以下是优化层叠结构设计的关键点：
单层 vs 多层FPC：单层FPC适合简单电路，而多层FPC适合复杂电路设计。多层FPC可以通过合理的层间连接（如盲孔、埋孔）提高布线密度。
加强板设计：在FPC的连接器安装区域或需要额外机械支撑的区域，可以添加加强板（如FR-4或不锈钢）以提高刚性。
对称层叠设计：对于多层FPC，采用对称的层叠结构可以减少热应力和机械应力，提高FPC的可靠性。
软板厂讲优化FPC设计是一个复杂而细致的过程，需要综合考虑材料选择、布线设计、层叠结构、热管理、机械设计、测试验证和成本控制等多个方面。通过掌握以上关键点，您可以设计出高性能、高可靠性的FPC产品，满足不同应用场景的需求。
作为FPC技术的领先供应商，我们致力于为客户提供全方位的技术支持与解决方案。如果您在FPC设计中遇到任何问题，欢迎随时联系我们的技术团队，我们将为您提供专业的建议与服务。
