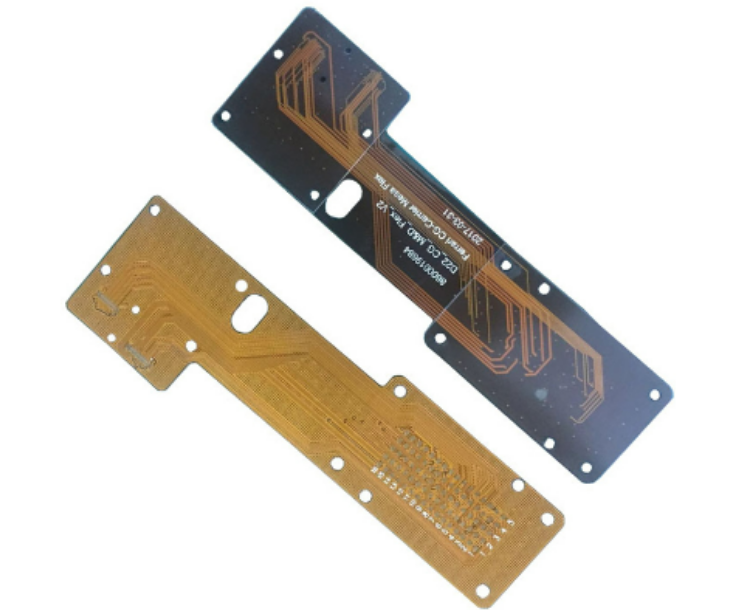

柔性线路板（Flexible Printed Circuit, FPC）以其轻薄、可弯折和高集成度的特性，广泛应用于智能手机、可穿戴设备、汽车电子等领域。其制造过程融合了精密材料科学与复杂工艺控制，以下是FPC生产的全流程解析：

一、材料准备：基材与铜箔的选择

FPC基材（PI/PET薄膜）
聚酰亚胺（PI）薄膜是主流选择，耐高温（可承受400℃+短时焊接）、抗弯折（动态弯曲寿命＞10万次）。
厚度范围：12.5μm~125μm，需控制公差±5%。
铜箔处理
电解铜（ED）：成本低，但粗糙度高（Rz＞3μm），适用于普通场景。
压延铜（RA）：延展性好（＞20%），表面光滑（Rz＜1.5μm），适合高频/动态弯曲应用。
覆盖层（Coverlay）：使用PI或PET材料+环氧树脂胶，厚度50μm~100μm，保护线路并绝缘。

二、图形转移：光刻工艺

涂覆光刻胶
干膜（Dry Film）或湿膜（Liquid Photoimageable）工艺，厚度5μm~15μm。
干膜通过热压贴合（温度80~100℃，压力0.3~0.5MPa）。
曝光与显影
紫外曝光（波长365nm，能量100~300mJ/cm²），显影液（1%碳酸钠溶液）去除未固化胶层。线宽精度：±10μm（高端产品需±5μm）。

三、蚀刻成型：铜线路的精雕细琢

化学蚀刻
蚀刻液：氯化铁（FeCl₃）或碱性蚀刻液（氨水+氯化铜），温度40~50℃。
侧蚀控制：通过喷淋压力（0.2~0.4MPa）减少侧蚀，线宽偏差＜±8%。
去膜与清洗
去膜液（3%~5%氢氧化钠溶液）剥离光刻胶，等离子清洗（Ar/O₂）去除残留。

四、层压工艺：多层结构的精密结合

软板层压步骤
覆盖层与基材预贴合，使用真空层压机（温度170~190℃，压力0.8~1.2MPa）。
关键指标：无气泡（目视检测）、贴合精度±25μm。

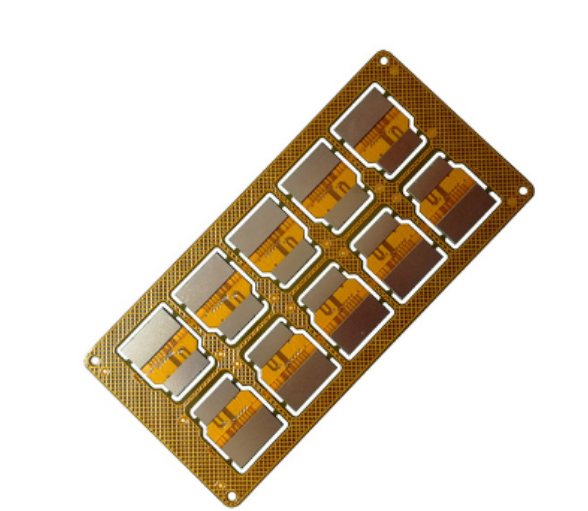

补强设计
局部添加FR4/PI/钢片补强板，通过热固胶（环氧树脂）贴合，提升连接器区域强度。

五、钻孔与电镀：导通孔（Via）的诞生

激光钻孔
CO₂激光（波长9.4μm）或UV激光（波长355nm），孔径50~150μm，精度±10μm。
高速钻孔：5000~10000孔/分钟（针对高密度HDI板）。
化学沉铜（PTH）
孔壁活化→化学沉铜（厚度0.3~1μm）→电镀加厚（铜层15~25μm）。
导通电阻要求：＜50mΩ（测试电压1V）。

六、表面处理：保护与焊接性能优化

化学镍金（ENIG）：镍层3~5μm，金层0.05~0.1μm，适合高频信号。
电金：较高的耐磨性，良好的导电性和稳定性。
OSP（有机保焊膜）：成本低，但保存期短（＜6个月）。
