柔性线路板的“变形记”：电子设备的柔软革命
在电子设备日益轻薄、智能化的趋势下，传统的刚性PCB（Printed Circuit Board）已经无法满足某些高端应用的需求。柔性PCB（Flexible Printed Circuit Board，简称FPC）凭借其可弯折、轻量化、高密度集成的特性，正在引领一场电子设备的“柔软革命”。从可穿戴设备到折叠屏手机，再到医疗植入式电子，FPC 正在重塑电子制造行业的设计范式。本文将深入剖析柔性PCB的技术演进、材料特性、制造挑战以及未来发展趋势。

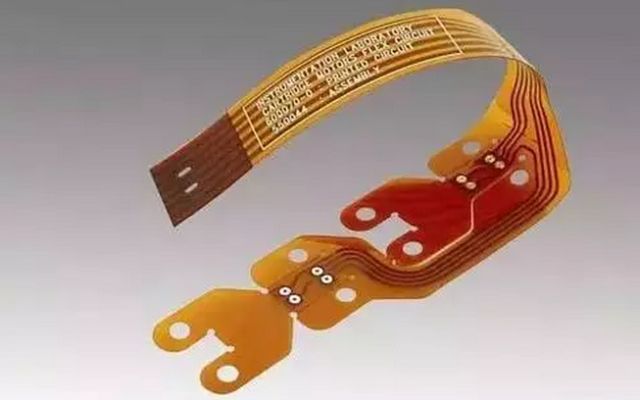

1. 柔性PCB的技术演进：从连接线到核心电路
柔性线路板最初的应用较为简单，主要作为刚性PCB之间的连接线，以减少复杂的线束布线。但随着材料技术和制造工艺的进步，FPC已经从单纯的连接功能演变为承载核心电路的关键载体，并在多层化、刚柔结合、3D封装等方面取得了重大突破。
目前，柔性PCB的主要类型包括：
单面柔性PCB：仅一层铜箔，适用于简单的信号传输和连接。双面柔性PCB：两层铜箔，中间有PI（聚酰亚胺）作为介质，提高电路密度。
多层柔性PCB：适用于高密度集成电路，如折叠屏手机的主板。
刚柔结合PCB：结合刚性PCB和柔性PCB的优势，在关键部位提供刚性支撑，同时保持灵活性。
这些不同种类的柔性PCB，推动了现代电子产品向更轻、更薄、更智能的方向发展。
2. 关键材料：柔性PCB的“筋骨”
柔性PCB的特性主要取决于其核心材料，以下是影响FPC性能的关键材料：基材（Substrate）：
常用聚酰亚胺（PI）或聚酯（PET），其中PI因其耐热性、耐化学性和机械强度优越，成为高端FPC的首选。

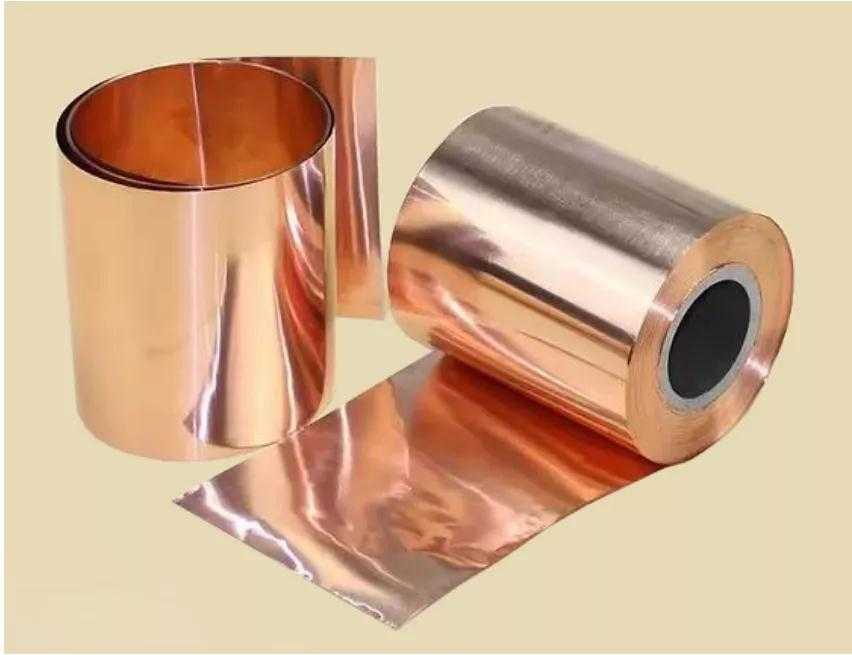

铜箔（Copper Foil）：以ROL（Rolled Annealed Copper，轧制退火铜）为主，具备较好的延展性，可承受多次弯折。
粘合剂（Adhesive）：用于层间粘接，常见的有环氧树脂和丙烯酸树脂，但近年来无胶结构（Adhesiveless）已逐步推广，以降低厚度并提升耐热性。
覆盖膜（Coverlay）：保护电路，提供绝缘性，常用PI薄膜加粘合剂层。
这些材料组合的优化，使得FPC能够在高温、高湿、动态弯折等恶劣环境下稳定工作。
.png)
3. 制造挑战：柔性PCB的“精细化考验”
尽管柔性PCB相较于刚性PCB具有独特的优势，但其制造过程更具挑战性，主要体现在以下几个方面：
（1）精密加工难度高
软板通常较薄（常规厚度在 0.05mm 至 0.2mm 之间），容易在加工过程中变形，影响激光钻孔、曝光、蚀刻等工艺的精度。因此，制造过程中需要使用特殊的柔性夹具或真空吸附平台，以确保精准对位。
（2）线路密度提升的限制
随着 5G 通信、高清显示等高端应用的需求增加，柔性PCB的线宽/线距（L/S）要求越来越小（已达 30μm 级别）。但由于柔性材料的特性，超细线路的加工难度远高于刚性PCB，需要更高精度的曝光和蚀刻工艺，同时要控制铜箔的附着力，避免剥离或断裂。
（3）可靠性测试要求更严苛
FPC在应用中往往需要承受多次弯折，因此需要经过严格的动态弯折测试（Dynamic Flex Test）和高温高湿老化测试（85°C/85%RH）。此外，在可穿戴设备或医疗电子中，还需符合生物相容性标准，进一步增加了制造难度。
4. 应用场景：柔性PCB的“多面手”
柔性PCB的广泛应用覆盖了多个行业，以下是几个典型的应用场景：
折叠屏手机：FPC连接主板、屏幕和铰链，确保设备在折叠时正常工作。

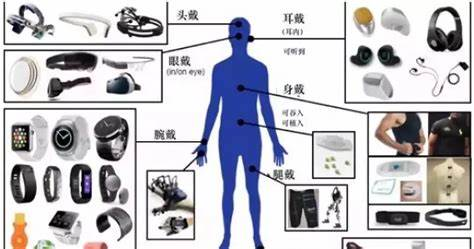

可穿戴设备：如智能手表、智能眼镜等，利用FPC的超薄特性提升佩戴舒适度。
汽车电子：用于仪表盘、传感器、摄像头模组等，满足汽车轻量化和耐高温需求。
医疗电子：如心脏起搏器、柔性传感器等，FPC的生物兼容性和柔软性使其成为理想选择。
这些应用不仅展现了FPC的灵活性，也推动了整个电子行业向更智能、更高效的方向发展。
5. 未来趋势：柔性电子的下一步进化
随着柔性电子技术的进步，未来的FPC将朝着以下方向发展：
超薄化与高密度化：L/S进一步缩小至 10μm 级别，以满足更高性能需求。
刚柔结合PCB的普及：提升结构稳定性，减少连接器，提高可靠性。
3D柔性电子：结合3D打印和激光直写技术，实现真正的可拉伸电子电路。
透明FPC：应用于透明显示器、AR/VR设备等，实现更未来感的电子产品。
这些技术的突破，将进一步扩大柔性PCB的应用边界，引领电子设备进入更轻薄、更智能、更具创意的新时代。
柔性PCB已从单纯的连接组件演变为核心承载电路，成为现代电子设备不可或缺的一部分。在材料、工艺、设计等多方面的持续创新推动下，柔性电子正走向更高性能、更广应用的未来。对于PCB设计工程师而言，掌握FPC的特性、优化设计方案、克服制造难题，将是迎接这一“柔软革命”的关键。
在未来，我们或许可以看到完全柔性化的智能手机、可穿戴医疗设备甚至是可弯折的机器人，而这一切，都离不开柔性PCB的技术突破。柔性电子的变革仍在继续，未来已来，精彩可期！
