FPC 缺陷检测工艺如何助力 FPC 厂提升生产效率？
柔性电路板（FPC）作为现代电子产品关键组件，其高精度、轻薄化特性对生产工艺及质量检测提出严苛要求。本文系统阐述FPC缺陷类型、传统检测方法与当前主流的自动化检测技术，分析工艺流程中的质量控制要点及未来发展趋势
.jpg)
一 FPC特性与缺陷检测必要性

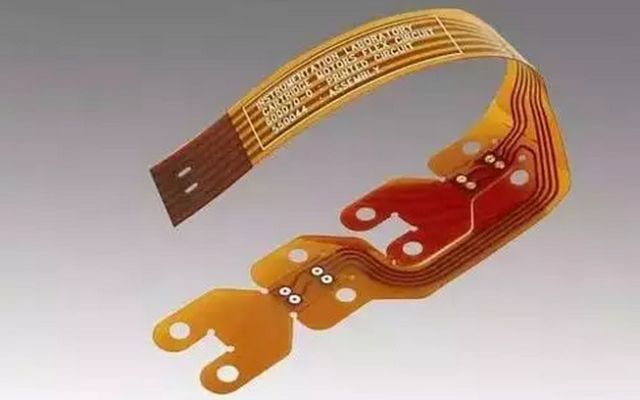

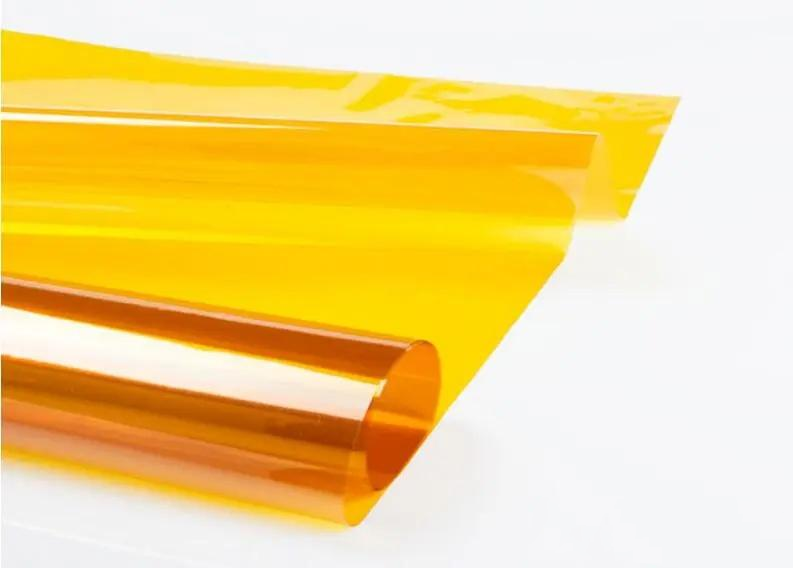

FPC以聚酰亚胺或聚酯薄膜为基材，具备轻薄、可弯曲、高密度集成等优势，广泛应用于手机、笔记本电脑、可穿戴设备等。然而，FPC加工涉及蚀刻、镀铜、贴合等数十道工序，易产生焊盘缺陷（如漏铜、焊盘缺失）、线路缺陷（短路、断路、划痕）及工艺缺陷（分层、补强材料偏移），直接影响产品性能与安全性。因此，高效、精准的缺陷检测是FPC生产质量控制的核心环节。
.png)
缺陷分类
焊盘缺陷：焊盘外形轮廓缺失、漏铜、表面脏污、镀层不均等。
线路缺陷：短路、断路、线宽偏差、表面划痕、异物残留等。
工艺缺陷：覆盖膜贴合偏移、钢片补强偏位、层压分层等。
传统检测方法
人工目检：依赖肉眼或放大镜在高光照环境下检查，效率低、易受主观因素影响，难以识别微小缺陷。
电测法：通过通电测试检测开路/短路，但无法识别外观缺陷。
X光检测：适用于多层板内部缺陷，但成本高且存在辐射风险。
二 现代自动化检测技术

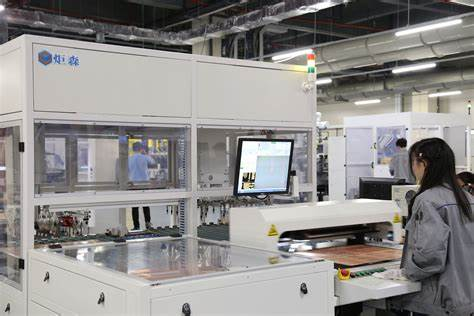

AOI（自动光学检测）技术
利用高分辨率相机采集图像，通过算法与标准模板比对，识别缺陷。
① 对位校准：通过管位钉和镭射点确保待检FPC与参考图像重合；② 扫描成像：分层扫描各层电路，结合灰度/彩色图像分析；
③ 缺陷标记：自动标记缺陷位置（如焊盘漏铜、线路断点），人工复核后做破坏性标定。
优势：高精度、高效率，适用于批量检测。
机器视觉与深度学习技术
通过AI算法训练模型，实现复杂缺陷的自动分类与识别（如偏位、锡珠、异物等），大幅降低误判率。
结合3D检测技术，可分析元件高度、翘曲度等立体缺陷。
三 质量控制与工艺优化
软板生产流程关键控制点
解决方案：
① 在蚀刻后增加AOI检测线宽数据收集环节；
② 通过SPC（统计过程控制）分析线宽CPK值，锁定蚀刻液浓度波动为关键因素；
③ 调整蚀刻参数并实时监控，结合AOI反馈形成闭环控制。
效果：线宽偏差不良率从12%降至2%，工艺稳定性显著提升。
检测流程闭环管理
背景：某智能穿戴设备制造商需实现FPC全流程追溯与质量分析
解决方案：
① 在产线各检测节点（贴片、焊接、组装）部署AOI+机器视觉设备；
② 系统自动记录缺陷类型、位置、时间，并与MES系统关联；
③ 通过大数据分析缺陷分布，定位高风险工序并优化工艺。
效果：缺陷追溯时间从2天缩短至2小时，生产效率与良率同步提升。
自动化检测技术（如AOI、深度学习）与数据闭环管理已成为FPC缺陷检测的核心方向。结合具体场景定制化解决方案，不仅提升检测效率与精度，更驱动生产工艺的持续改进，为柔性电子产业高质量发展提供保障。
