FPC厂家话你知——什么是Mark点

文章来源:FPC技术网作者: 查看手机网址
扫一扫!
扫一扫!
人气:10208发布日期:2015-07-11 09:56【

  Mark点是什么呢?在PCB板的设计中又该如何处理呢?FPC厂家话你知——什么是Mark!

FPC

  Mark点是电路板设计中PCB应用于自动贴片机上的位置识别点。PCB板MARK点:也叫基准点,为表面贴装工艺中的所有步骤提供共同的可测量点,保证了SMT设备能精确的定位PCB板元件。一个完整的MARK点包括:(也叫标记点或特征点)和空旷区。
MARK点形状

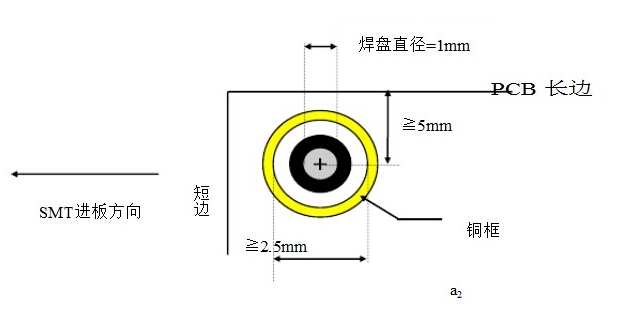

  Mark点的形状有两种,一种直径为1mm(±0.2mm)的实心圆,实心圆为裸铜,设计时需要将实心圆开窗处理,外围设计保护焊环,保护焊盘主要是为了防止电镀不均匀,而后保护焊环需要盖油处理。为了保证印刷设备和贴片设备的识别效果,MARK点空旷区应无其它走线、丝印、焊盘或Wait-Cut等。
  另一种为“+”字标记,同样的道理“+”字标记开窗处理,周围添加圆形或是“+”字形保护焊环(保护焊环的“+”字需要包住“+”字mark点),“+”字焊环主要是方便客户切割用。
Mark位置
  PCB板每个表贴面至少有一对MARK点位于PCB板的对角线方向上,相对距离尽可能远,且关于中心不对称(以防呆)。Mark点边缘与PCB板边距离至少3.5mm(圆心距板边至少4mm)。即:以两MARK点为对角线顶点的矩形,所包含的元件越多越好。
MARK点设计注意事项
1、MARK点若做在覆铜箔上,与铜箔要进行隔离。
2、MARK点与其它同类型的金属圆点(如测试点等),距离不低于5mm。



ps:部分图片来源于网络,如有侵权,请联系我们删除
