fpc软硬结合板的特点是轻薄短小,因此在使用过程中容易产生打、折、伤痕等;机械强度小，易龟裂。柔性电路板生产厂家贴合补强材料的目的是为了加强软硬结合板的机械强度,方便表面装零件等,补强胶片类型多种,根据制品使用要求不同而定,主要有PET,PI,背胶,金属或树脂补强板等等。

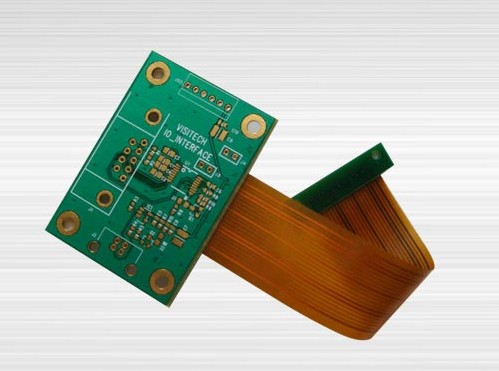

柔性电路板生产厂家

一、软硬结合板的结构

按照层数划分，分为单层板、双层板、多层板等。单层板的结构是最简单的柔性板。通常基材+透明胶+铜箔是一套买来的原材料，保护膜+透明胶是另一种买来的原材料。

首先，铜箔要进行刻蚀等工艺处理来得到需要的电路，保护膜要进行钻孔以露出相应的焊盘。清洗之后再用滚压法把两者结合起来。然后再在露出的焊盘部分电镀金或锡等进行保护。这样，大板就做好了。一般还要冲压成相应形状的小电路板。也有不用保护膜而直接在铜箔上印阻焊层的，这样成本会低一些，但电路板的机械强度会变差。除非强度要求不高但价格需要尽量低的场合，最好是应用贴保护膜的方法。

双层板的结构是当电路的线路太复杂、单层板无法布线或需要铜箔以进行接地屏蔽时，就需要选用双层板甚至多层板。多层板与单层板最典型的差异是增加了过孔结构以便连结各层铜箔。一般基材+透明胶+铜箔的第一个加工工艺就是制作过孔。先在基材和铜箔上钻孔，清洗之后镀上一定厚度的铜，过孔就做好了。之后的制作工艺和单层板几乎一样。

二、生产使用设备介绍

-冷藏柜:存放需冷藏之补强胶片

-预贴机(C/F贴合机):贴合热压性补强胶片

-手动贴合治具:贴合冷压性补强胶片

-真空机:对热压性补强贴合完成品进行压合

-80吨快压机:对PI类较薄的热压性补强贴合完成品进行压合

-冷压机:对冷压性补强进行压合

-烘箱:烘烤热压性补强压合完成品

三、软硬结合板的特点

软硬结合板可自由弯曲、折叠、卷绕，可在三维空间随意移动及伸缩。

软硬结合板散热性能好，可利用FPC缩小体积。

软硬结合板可以实现轻量化、小型化、薄型化，从而达到元件装置和导线连接一体化。
