汽车软板：遍布汽车的电子 “精灵”

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：759发布日期：2024-11-13 09:11【大中小】

印制电路板（PCB）是电子产品的关键电子互连件，通过电路将各种电子元器件连接起来，起到导通和传输的作用。按柔软度划分，PCB可分为刚性印制电路板、挠性（柔性）印制电路板（FPC）和刚挠结合印制电路板。

FPC(Flexible Printed Circuit)即柔性印制线路板，简称软板。是由挠性覆铜板（FCCL）和软性绝缘层以接着剂（胶）贴附后压合而成。

与传统 PCB 硬板相比，具有生产效率高、配线密度高、重量轻、厚度薄、可折叠弯曲、可三维布线等显著优势，更加符合下游电子行业智能化、便携化、轻薄化趋势，适用于小型化、轻量化和移动要求的电子产品。

汽车软板（柔性印刷电路板，FPC）应用广泛，主要包括以下方面：

电子控制系统：

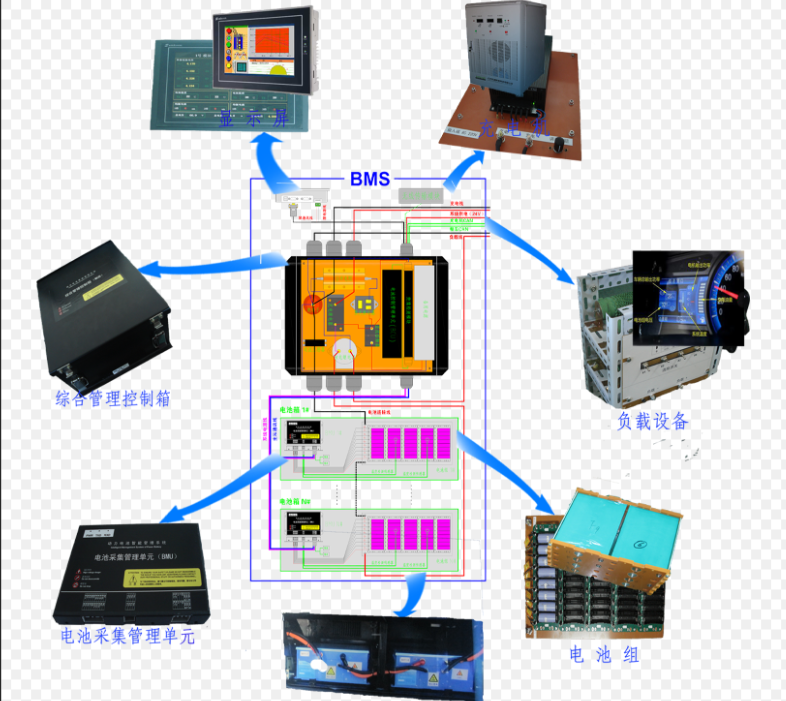

动力控制系统：在汽车的电池管理系统（BMS）中，FPC 可作为采集线，用于监控新能源动力电池电芯的电压和温度，实现连接数据采集和传输，并自带过流保护功能。在传统燃油汽车的发动机控制系统、变速器控制系统中，FPC 也可用于连接各种传感器和控制模块，确保系统的正常运行。例如，FPC 可以将发动机的温度传感器、压力传感器等与电子控制单元（ECU）连接起来，实现对发动机工作状态的实时监测和控制。

底盘控制系统：在汽车的制动系统、转向系统、悬挂系统等底盘控制系统中，FPC 可用于连接各种传感器和执行器，实现对车辆行驶状态的精确控制。例如，在制动系统中，FPC 可以将制动踏板位置传感器的信号传输到制动控制模块，控制制动液的压力，实现精准制动；在转向系统中，FPC 可以将方向盘转角传感器的信号传输到转向助力电机，实现助力转向。

车载显示系统：

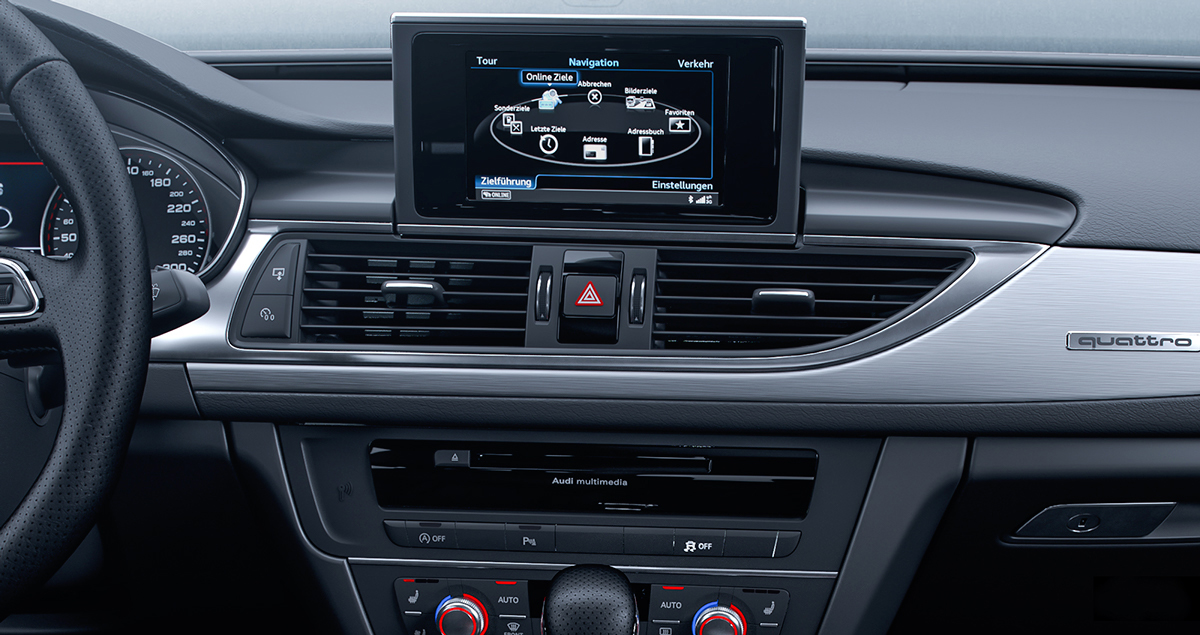

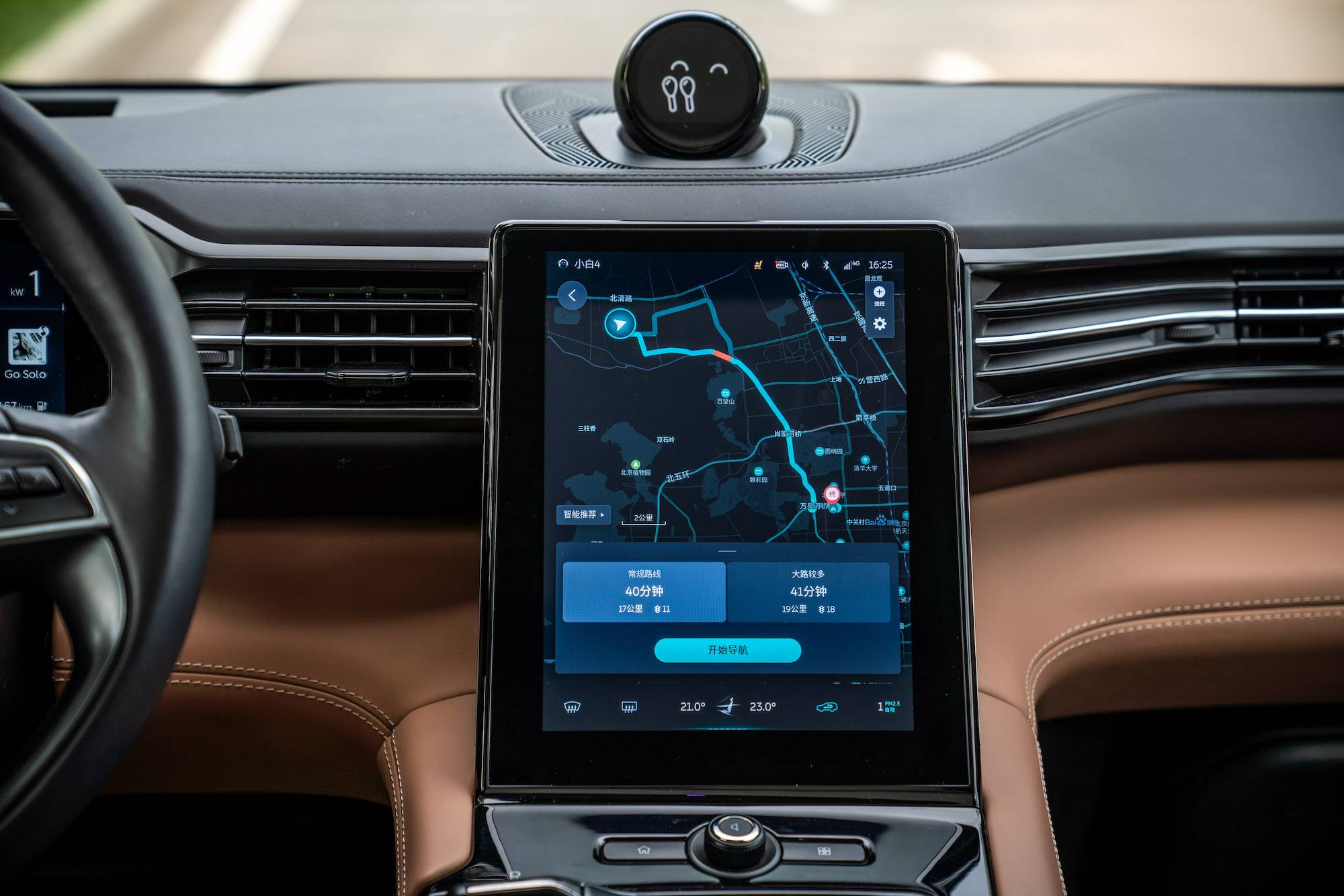

中控台显示屏：汽车中控台的显示屏是驾驶员获取车辆信息和操作各种功能的重要界面，FPC 可用于连接显示屏与车辆的电子控制单元，实现图像和数据的传输。FPC 的柔韧性使得它可以在中控台复杂的空间结构中灵活布线，满足显示屏的安装和使用需求。

仪表盘：现代汽车的仪表盘逐渐向数字化、智能化方向发展，FPC 在仪表盘的显示和控制中起到了关键作用。它可以将车速、转速、油耗等车辆信息准确地传输到仪表盘的显示屏上，同时还可以连接各种指示灯和控制按钮，实现对车辆状态的实时显示和控制。

后排娱乐系统：一些高端汽车配备了后排娱乐系统，FPC 可用于连接后排显示屏、音响系统等设备，为乘客提供丰富的娱乐功能。

照明系统：

汽车大灯：FPC 可用于汽车大灯的内部电路连接，如连接 LED 灯珠、驱动电路等。FPC 的轻薄和柔韧性可以适应汽车大灯狭小的空间和复杂的形状，同时还能保证电路的稳定性和可靠性。例如，在一些采用矩阵式 LED 大灯的汽车中，FPC 可以实现对每个 LED 灯珠的独立控制，提高照明效果和安全性。

车内氛围灯：车内氛围灯可以营造出舒适的驾驶和乘坐环境，FPC 可用于连接氛围灯的灯带和控制模块，实现对氛围灯的颜色、亮度、闪烁频率等的控制。由于车内氛围灯的安装位置多样，FPC 的柔韧性可以方便地实现不同位置的电路连接。

传感器系统：

温度传感器：用于监测发动机、变速器、车内环境等的温度变化，FPC 将温度传感器的信号传输到电子控制单元，以便及时调整车辆的工作状态。例如，当发动机温度过高时，电子控制单元可以根据温度传感器的信号控制冷却系统工作，降低发动机温度。

压力传感器：如制动系统中的制动压力传感器、轮胎气压监测系统中的胎压传感器等，FPC 负责将这些传感器的压力信号传输到相应的控制模块，确保车辆的安全行驶。

位置传感器：用于检测汽车部件的位置变化，如节气门位置传感器、座椅位置传感器等。

汽车FPC 可以准确地传输位置传感器的信号，实现对汽车部件的精确控制。

安全系统：

安全气囊系统：安全气囊系统是汽车重要的安全装置之一，FPC 可用于连接安全气囊的传感器、控制模块和气囊本体，确保在发生碰撞时安全气囊能够及时准确地弹出。FPC 的可靠性和稳定性可以保证安全气囊系统的正常工作，提高车辆的安全性。

自动驾驶辅助系统：随着自动驾驶技术的发展，汽车上的传感器和摄像头数量不断增加，FPC 可用于连接这些传感器和摄像头，将采集到的图像和数据传输到自动驾驶控制模块，实现对车辆周围环境的感知和分析。例如，FPC 可以连接车前的毫米波雷达、摄像头等传感器，为自动驾驶系统提供前方道路的信息，帮助车辆实现自动刹车、自适应巡航等功能。
