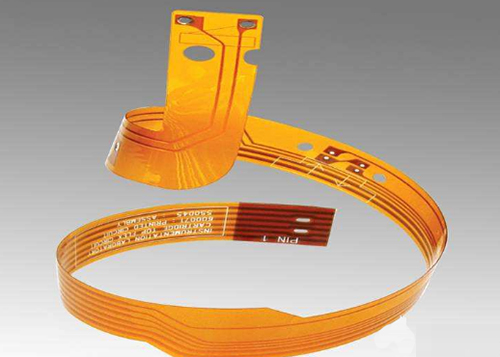

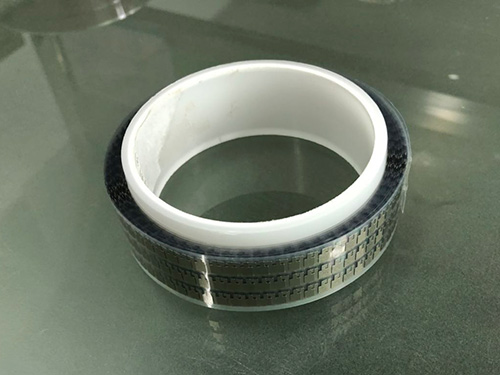

FPC（柔性电路板）因其轻薄短小、可弯曲的特性，在现代电子产品中得到了广泛应用。然而，由于其机械强度较低，在使用过程中容易产生折痕、伤痕等问题。因此，FPC 补强工艺应运而生，通过增加特定区域的厚度和刚性，以提高 FPC 的耐用性和稳定性。

FPC 补强的目的与原理

FPC（柔性电路板）因其轻薄、可弯曲的特性被广泛应用于各种电子设备中。然而，FPC 的柔韧性也带来了强度不足的问题，容易在连接处或受力部位发生断裂。FPC 补强就是为了解决这一问题而采取的措施。

FPC 补强的目的：

增强机械强度：提高 FPC 在连接器、元器件安装位置等受力部位的抗拉、抗弯和抗撕裂能力，防止断裂。

提高尺寸稳定性：减少 FPC 在加工和使用过程中因温度、湿度等因素引起的变形，保证其尺寸精度。

改善散热性能：部分补强材料具有良好的导热性，可以帮助 FPC 上的元器件散热。

方便组装和焊接：为 FPC 提供支撑，使其更容易进行组装和焊接操作。

软板补强的原理：

FPC补强通常是在 FPC 的特定位置粘贴补强材料，利用补强材料的机械性能来增强 FPC 的强度。常用的补强材料包括：

PI（聚酰亚胺）补强板：具有良好的耐热性、绝缘性和机械强度。

FR4 补强板：成本较低，机械强度较好，但柔韧性不如 PI 补强板。

不锈钢补强片：具有极高的机械强度，常用于需要承受较大拉力的场合。

常见的 FPC 补强材料

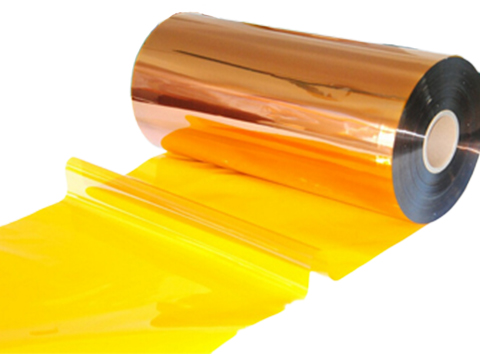

1.聚酰亚胺（PI）：PI 是一种高性能工程塑料，具有优异的耐热性、机械强度和电绝缘性能。它广泛应用于航空航天、微电子等领域。PI 补强公差可控制在 +/-0.03mm，精度高，耐高温（130℃ -280℃），是 FPC 补强中常用的材料之一。例如，在智能手机的摄像头模组中，FPC 需要频繁弯曲和拉伸，使用 PI 补强可以有效防止 FPC 在使用过程中出现折痕和断裂，提高摄像头的稳定性和使用寿命。

2.FR4补强：FR4 主要由玻璃纤维布和环氧树脂胶组成，具有良好的机械性能、尺寸稳定性和抗冲击性。如果厚度小于 0.1mm，公差可以控制在 +/-0.05mm；如果厚度大于 1.0mm，则公差为 +/-0.1mm。FR4 补强常用于需要额外刚性和强度的应用场合。比如，在平板电脑的触控屏连接部分，由于需要承受较大的压力和摩擦，采用 FR4 补强可以显著提高 FPC 的耐用性和可靠性。

3.钢片补强：钢片补强主要指 303 不锈钢补强，具有高机械强度和支撑强度，但需要手工组装，过程复杂且成本较高。钢片补强通常用于特定的工业和军事应用。例如，在工业机器人中，一些关键部位的 FPC 需要承受较大的机械负荷，使用钢片补强可以确保 FPC 在恶劣环境下的稳定性和安全性。
