指纹识别模组，如何借指纹模块FPC创新实现性能飞跃？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：101发布日期：2025-03-26 09:31【大中小】

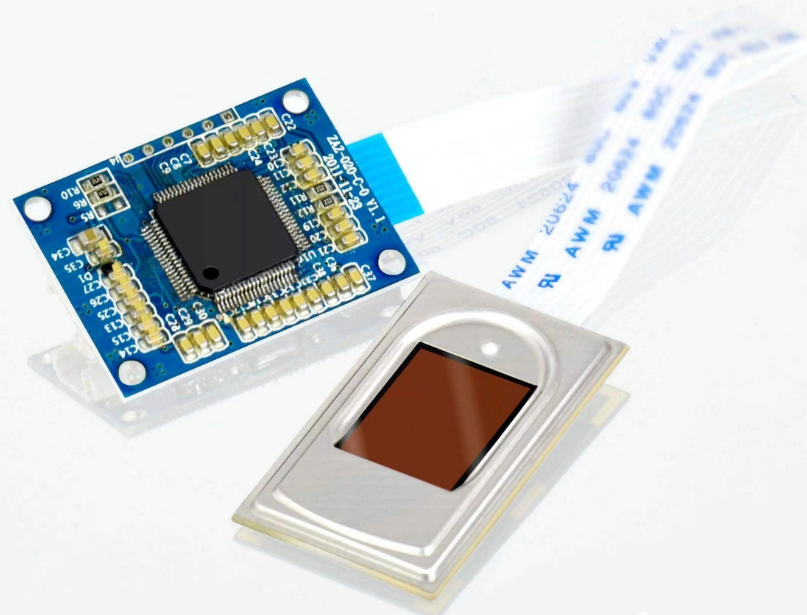

指纹识别模组

指纹识别模组是利用人类指纹的唯一性，通过采集指纹图像进行比对来识别身份的一种技术。它需要先采集指纹并对指纹进行DSP图像处理从而生成细节清晰的指纹图像来进行对比给出结果，其核心部件还是内嵌的指纹识别芯片，主要通过指纹识别芯片来实现指纹图像采集、特征提取、指纹对比等。目前指纹识别技术不仅广泛应用于银行、社保、电商和安防等领域，而且越来越多的手机、笔记本电脑、智能家居和汽车也推出指纹识别功能，既满足了安全性的需求，也让使用更加便捷。

指纹识别模组结构组成

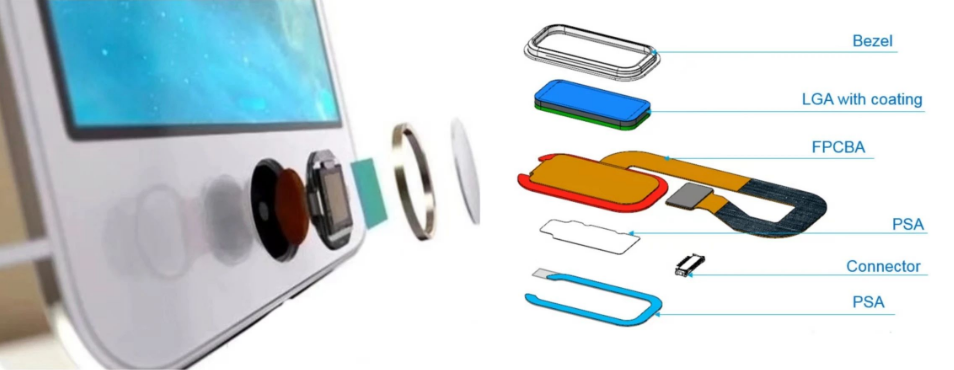

一般来说，一个模组会由（自上而下）Bezel、coating、Chip、FPCBA、PSA，这几部分组成。

1、Bezel 外圈的范围比较广泛，在如iPhone上，外圈是信号增强或触发器，但是对于大部分的正面和背面的模组，外圈只不过是一些倒角或者装饰环，用来过渡或者结构需要。
2、Coating材料为酯类的 PU 或UV 型高硬度混合体或复合体涂料;可根据客户 ID 进行不同配色。
3、Chip 传感器和芯片这部分是产业链的核心部件，可以把封装方式分成BGA和LGA，这两种方式都各有自己的优缺点。但有趣的是，除了Synaptics采用了BGA封装形式，其他如敦泰/汇顶/思立微等主流厂商都采用了LGA封装形式。
4、FPC 柔性印刷电路板，承载指纹芯片和 Ring 环的主要组件，通过印刷导电线路和连接器连接 Host 端，需具备高强度耐弯折性。

指纹模块 FPC 通常由柔性基材、铜箔线路以及覆盖膜构成。其最显著的特性便是出色的柔性，这使得它能够灵活适应各种复杂的安装环境。无论是在狭小的手机内部空间，还是在需要频繁弯折的智能穿戴设备中，FPC 都能轻松应对，可弯曲、折叠的特性为电子产品的小型化、集成化设计提供了极大便利。同时，FPC 所选用的柔性基材具备良好的电气绝缘性能与机械强度，在保障信号稳定传输的同时，能够承受一定程度的外力拉扯与弯折，确保在长期使用过程中不会出现线路断裂、信号中断等问题。

功能优势

精准信号传输

指纹模块软板的首要任务，是将指纹传感器采集到的指纹信号准确无误地传输至处理芯片。指纹识别过程对信号的准确性与快速响应要求极高，FPC 通过精密设计的铜箔线路，能够最大限度地降低信号传输损耗与干扰，保证指纹图像数据在传输过程中的完整性与准确性，从而为指纹识别算法提供高质量的数据基础，实现快速且精准的指纹识别，让用户能够在瞬间完成解锁操作。

高稳定性

在实际应用场景中，电子设备往往处于复杂的电磁环境中，各种电子元件产生的电磁干扰可能会影响指纹识别系统的稳定性。指纹模块 FPC 具备优秀的抗干扰能力，通过合理的线路布局、屏蔽设计以及选用抗干扰性能强的材料，有效抵御外界电磁干扰，确保在复杂电磁环境下，指纹识别系统依然能够稳定工作，为用户提供可靠的安全保障。无论是在信号繁杂的商场，还是在电子设备众多的办公室，搭载指纹模块 FPC 的设备都能稳定地进行指纹识别。

助力轻薄设计

随着消费者对电子产品轻薄化的追求愈发强烈，指纹模块 FPC 轻薄的特点契合了这一发展趋势。相较于传统的刚性线路板，FPC 的使用能够显著减小电子设备的整体厚度和重量。以智能手机为例，FPC 的应用使得指纹识别模块能够更巧妙地集成在手机内部，在不增加过多体积与重量的前提下，实现了安全便捷的指纹解锁功能，为打造更轻薄、更时尚的手机外观做出了贡献。

柔性线路板厂讲随着科技的不断进步，指纹识别技术将持续升级，对指纹模块 FPC 的性能也将提出更高要求。未来，FPC 有望在进一步提升信号传输速度与稳定性的同时，实现更小尺寸、更高集成度的设计，为更多领域的智能化发展注入新的活力。
