手机拍照是手机的各项娱乐功能中非常重要的一项。随着人们对手机拍照需求的增强，如今的手机的拍照功能也是越来越强大，大有取代传统卡片机趋势，虽然效果跟单反还有很大差距，但是其方便性有绝对性优势，成像效果也日趋完美。大家在选手机时，成像质量是一个重要的考评标准，你知道除了像素之外，还有什么影响手机的成像质量吗？手机摄像头是由哪些零件组成？

手机摄像头由PCB板、镜头、固定器和滤色片、DSP（CCD用）、传感器等部件组成。

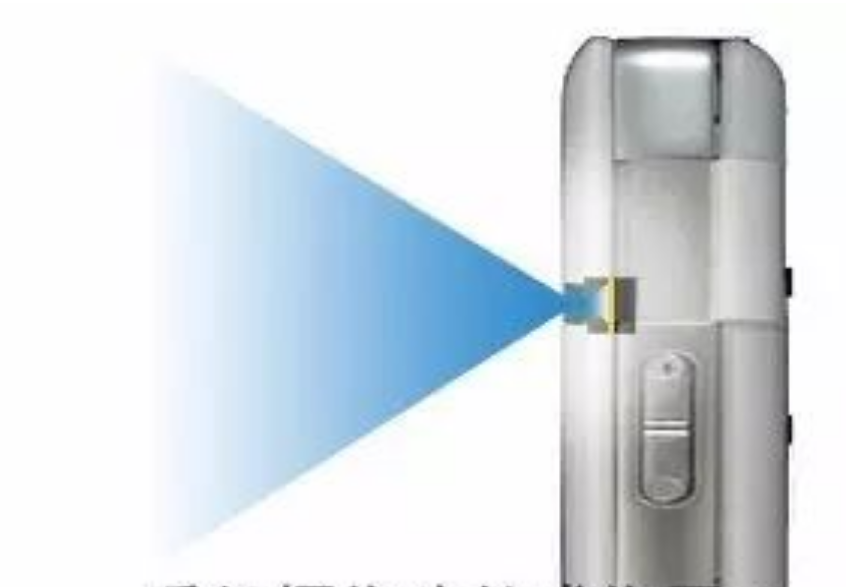

其工作原理为：拍摄景物通过镜头，将生成的光学图像投射到传感器上，然后光学图像被转换成电信号，电信号再经过模数转换变为数字信号，数字信号经过DSP加工处理，再被送到手机处理器中进行处理，最终转换成手机屏幕上能够看到的图像。

PCB板就是摄像头中用到的印刷电路板，分为硬板、软板、软硬结合板三种。

镜头是将拍摄景物在传感器上成像的器件，它通常由几片透镜组成。从材质上看，摄像头的镜头可分为塑胶透镜和玻璃透镜。玻璃透光性以及成像质量都具有较大优势，但玻璃透镜成本也高。因此一个摄像头品质的好坏，与镜头也是有一定关系的。

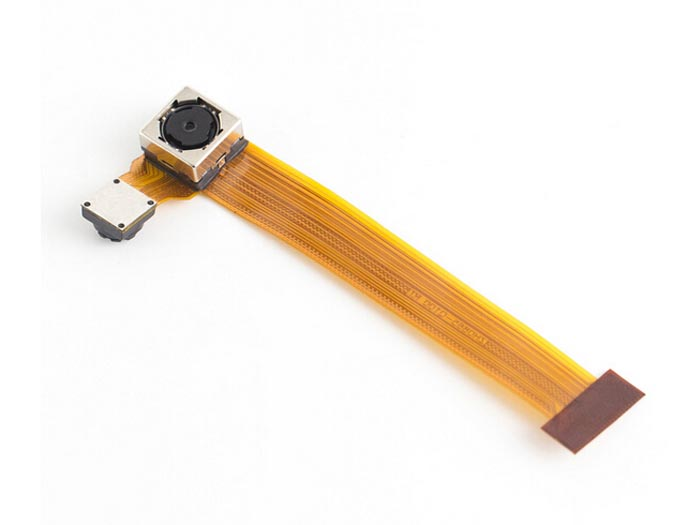

手机摄像头软板，即柔性印刷电路板（FPC），是连接手机摄像头模组与主板的关键部件。它以聚酰亚胺或聚酯薄膜等柔性材料为基材，通过蚀刻、电镀等工艺在表面形成导电线路。其轻薄、可弯曲、高可靠性的特性，不仅能满足手机摄像头模组小型化、轻量化的设计需求，还可通过三维立体布局，优化摄像头内部空间利用，实现多角度旋转、变焦等复杂功能。

在性能上，手机摄像头软板具备卓越的电气性能和机械性能。它能承载高速信号传输，确保图像数据快速、稳定地从摄像头传输至手机处理器，减少画面延迟与失真；同时，凭借出色的柔韧性，在手机日常使用中的弯曲、折叠过程中，依然保持良好的电气连接，提升产品耐用性。

手机摄像头FPC的制造从生产工艺来看，涉及钻孔、沉铜、图形转移、蚀刻等多道精密工序，对线路精度、孔位对准度要求极高。随着手机摄像头像素不断提升、功能日益复杂，生产工艺也朝着更高精度、更薄厚度的方向发展，例如采用激光钻孔、纳米级蚀刻等技术，以满足市场需求。
