FPC 实现 0.03mm 超薄极限，靠哪些颠覆性工艺？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：118发布日期：2025-05-06 08:33【大中小】

在电子设备追求极致轻薄与高性能的当下，柔性电路板（FPC）的超薄化趋势愈发显著。实现 0.03mm 的超薄极限，绝非易事，背后依赖着一系列颠覆性工艺的协同发力。

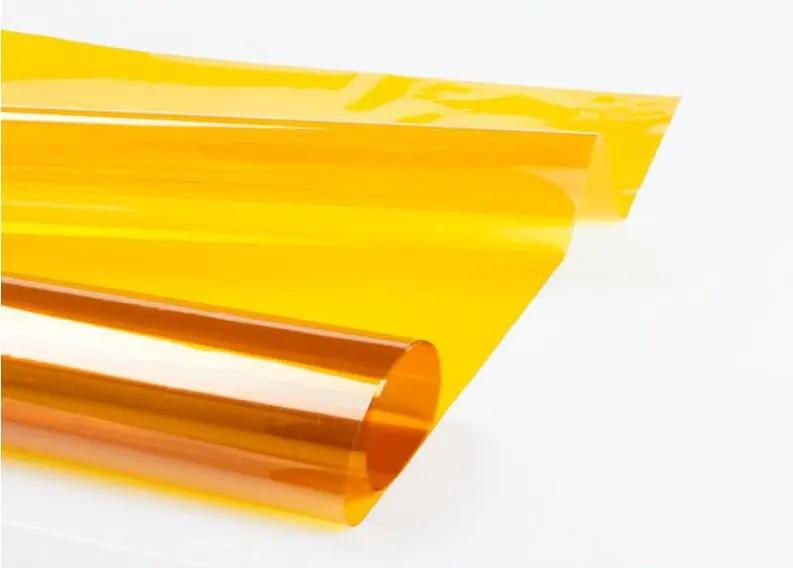

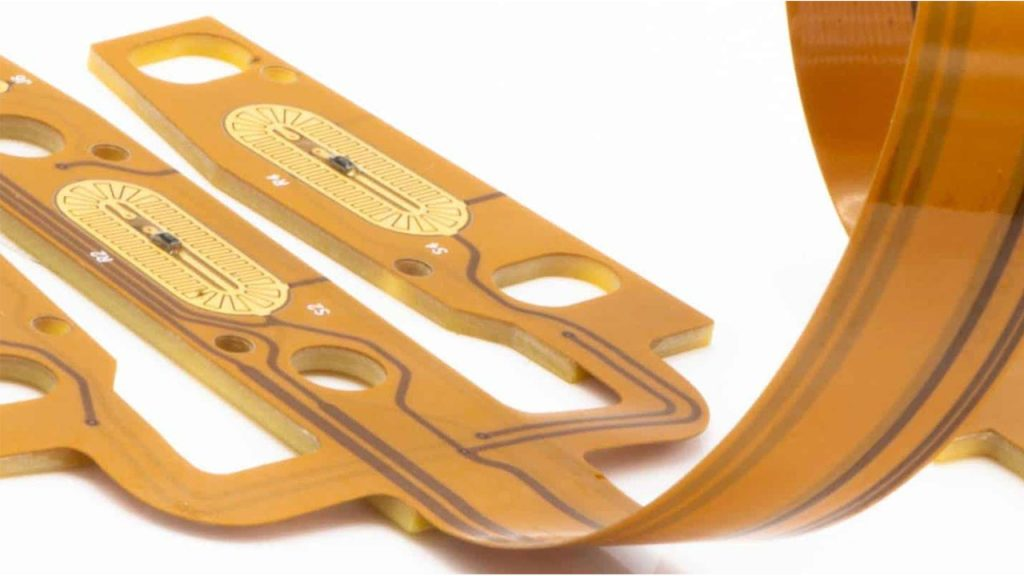

FPC材料创新是迈向超薄极限的基石。传统 FPC 多以聚酰亚胺（PI）薄膜为基材，而在超薄领域，新型 PI 材料不断涌现。这类材料在保证优良电气性能与机械性能的同时，实现了厚度的大幅降低。例如，一些高性能 PI 薄膜可做到 12.5μm 甚至更薄，且能承受 400℃以上的短时焊接高温，动态弯曲寿命超 10 万次，为 FPC 整体厚度减薄奠定基础。在铜箔方面，压延铜箔凭借出色的延展性和光滑表面脱颖而出。其表面粗糙度 Rz 可低至 1.5μm 以下，相比电解铜箔，在超薄 FPC 中能有效减少信号传输损耗，保障电路稳定运行，助力 FPC 在超薄状态下实现高性能。

软板蚀刻工艺的革新是关键突破点。要在极薄的材料上精准蚀刻出精细线路，对蚀刻精度要求近乎苛刻。先进的光刻技术成为核心手段，通过涂覆 5μm - 15μm 厚度的光刻胶，利用紫外曝光（波长 365nm，能量 100 - 300mJ/cm²）将电路图形转移到光刻胶上，再用 1% 碳酸钠溶液显影，去除未固化胶层。在此过程中，线宽精度可控制在 ±5μm，甚至在高端产品中达到 ±10μm，极大提升了线路蚀刻的精准度。同时，化学蚀刻环节采用特殊蚀刻液，如氯化铁（FeCl₃）或碱性蚀刻液（氨水 + 氯化铜），并精准控制蚀刻温度在 40 - 50℃，喷淋压力在 0.2 - 0.4MPa，有效减少侧蚀，使线宽偏差小于 ±8%，确保在超薄 FPC 上蚀刻出的线路边缘整齐、清晰，满足电路布局的高密度需求。

柔性线路板层压工艺的优化同样不可或缺。对于超薄 FPC，多层结构的精密结合至关重要。在层压过程中，采用真空层压机，将温度精确控制在 170 - 190℃，压力维持在 0.8 - 1.2MPa，确保覆盖层与基材紧密贴合，且无气泡产生，贴合精度达到 ±25μm。此外，针对连接器等关键区域，局部添加 FR4、PI 或钢片补强板，通过热固胶（环氧树脂）贴合，在不显著增加厚度的前提下，大幅提升 FPC 的局部强度，保障其在超薄状态下的机械可靠性。

柔性PCB钻孔与电镀工艺也历经升级。在超薄 FPC 上钻孔，激光钻孔技术成为首选。CO₂激光（波长 9.4μm）或 UV 激光（波长 355nm）能够钻出孔径 50 - 150μm、精度 ±10μm 的微孔，且钻孔速度可达 5000 - 10000 孔 / 分钟，满足高密度 HDI 板需求。钻孔后，通过化学沉铜（PTH）工艺，先对孔壁进行活化处理，再化学沉积 0.3 - 1μm 厚度的铜层，最后电镀加厚至 15 - 25μm，确保导通孔具有良好导电性，导通电阻小于 50mΩ（测试电压 1V），在超薄结构中构建稳定的电气连接通路。

实现 0.03mm 超薄极限的 FPC，是材料、蚀刻、层压、钻孔与电镀等一系列颠覆性工艺共同作用的成果。这些工艺的不断创新与协同发展，将持续推动 FPC 在可穿戴设备、折叠屏手机等领域的广泛应用，为电子设备的轻薄化、高性能化发展注入强大动力。
