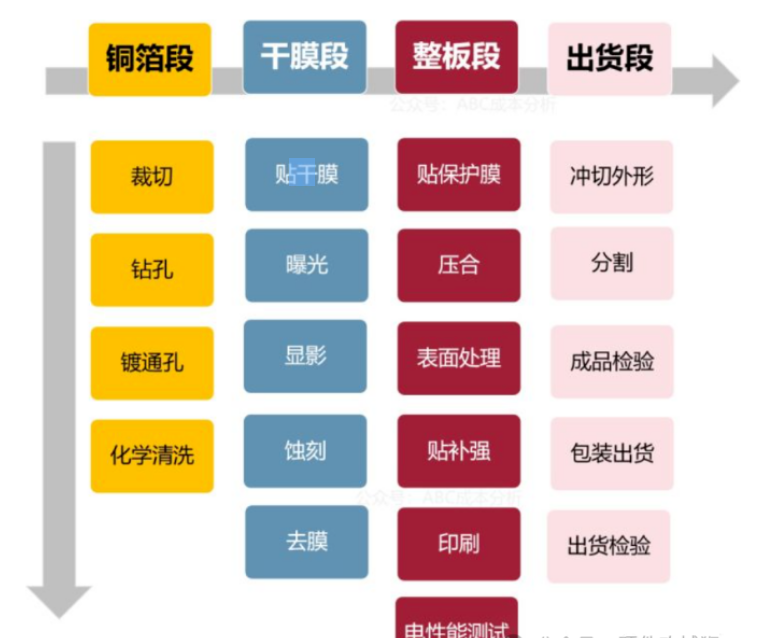

【干货分享】一文了解FPC的类型、弯曲半径和生产流程

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：1146发布日期：2024-10-10 08:55【大中小】

FPC（全称：Flexible Printed Circuit）是一种印刷电路。FPC适用于MP3、DVD 、数码照相机、手机医疗、汽车及航天等领域，并具有自由弯曲、折叠、卷绕、小体积、薄型化、随意移动及伸缩等特点。它有着诸多类型，下面我们一起来了解下吧。

比较常见的

单面柔性（IPC-6013 类型 1）覆盖层（聚酰亚胺 + 粘合剂）粘合到无粘合剂单面 FPC 芯上。带或不带加强筋。

双面柔性（IPC-6013 类型 2）覆盖层粘合到带电镀通孔的无粘合剂双面 FPC 芯（两个导电层）的两侧。带或不带加强筋。

多层柔性（IPC-6013 类型 3）覆盖层粘合在无粘合剂结构的两侧，该结构包含三个或更多个带电镀通孔的导电层。带或不带加强筋。

我们目前的多层 Flex PCB 制造能力高达 12 层。

其他的

镂空板:又称窗口板（手指面开窗）。

分层板:两面线路（分开）。

软硬结合板:软板与硬板相结合的产品。

软板的弯曲半径如何计算

FPC柔性线路板在弯曲时，其中心线两边所受的应力类型是不一样的。弯曲曲面的内侧是压力，外侧是拉力。所受应力的大小与FPC柔性线路板的厚度和弯曲半径有关。过大的应力会使得FPC柔性线路板分层、铜箔断裂等等。因此在设计时应合理安排FPC柔性线路板的层压结构，使得弯曲面中心线两端层压尽量对称。同时还要根据不同的应用场合来计算最小弯曲半径。

FPC软板的弯曲半径计算方法介绍：

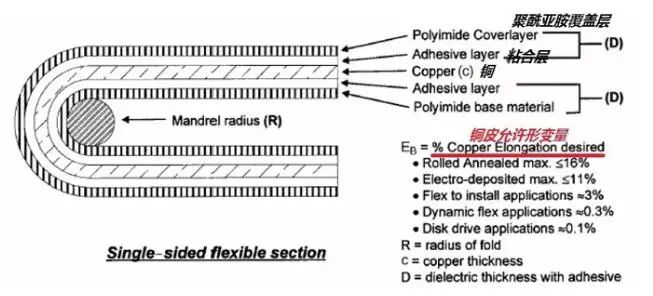

情况1、对单面柔性电路板的最小弯曲如下图所示：

它的最小弯曲半径可以由下面公式计算：R=(c/2)[(100-Eb)/Eb]-D其中：R=最小弯曲半径(单位µm)、c=铜皮厚度(单位µm)、D=覆盖膜厚度(单位µm)、EB=铜皮允许变形量(以百分数衡量)不同类型铜，铜皮变形量不同。

A、压碾铜的铜皮变形量最大值是≤16%

B、电解铜的铜皮变形量最大值是≤11%。

而且在不同的使用场合，同一材料的铜皮变形量取值也不一样。对于一次性弯曲的的场合，使用折断临界状态的极限值(对延碾铜，该值为16%)。对于弯曲安装设计情况，使用IPC-MF-150规定的最小变形值(对延碾铜，该值为10%)。对于动态柔性应用场合，铜皮变形量用0.3%。而对于磁头应用，铜皮变形量用0.1%。通过设置铜皮允许的变形量，就可以算出弯曲的最小半径。

动态柔性：这种铜皮应用的场景是通过变形实现功能的，打个比方:IC卡座内的磷铜弹片，就是IC卡插入后与芯片接触的部位，插的过程弹片不断的形变，这种应用场景就是柔性动态的。

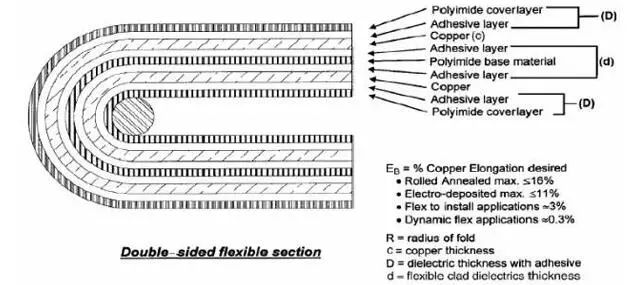

情况2、双面板
