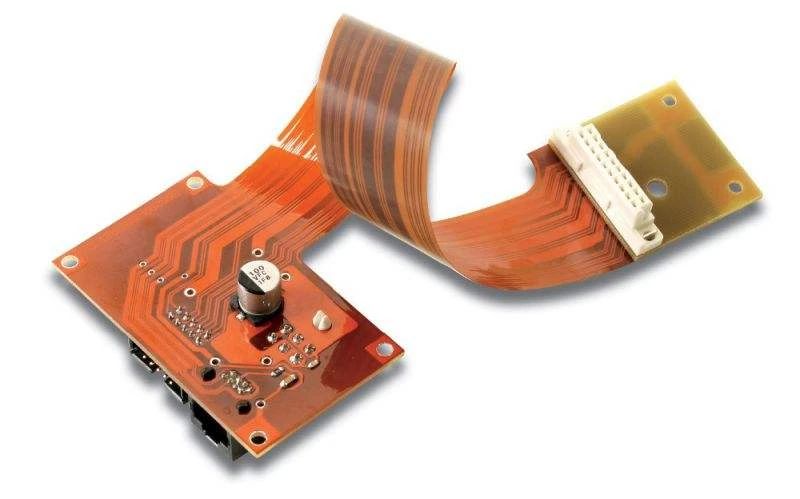

柔性印制电路板（Flexible Printed Circuit Board，简称FPC）因其轻薄、柔韧性好、可折叠等优点，广泛应用于消费电子、医疗设备、汽车电子及航空航天等领域。在这些应用场景中，软板往往需要承受反复弯折，如智能手机的铰链结构、可穿戴设备的柔性连接、汽车仪表盘的动态触控等。因此，评估FPC的动态弯曲寿命至关重要，而制定科学合理的测试标准则是保障其可靠性的关键。

本文将深入探讨软板动态弯曲寿命测试的标准、方法及关键影响因素，为PCB工程师提供专业的技术参考。

软板动态弯曲寿命的重要性

FPC的动态弯曲寿命（Dynamic Flex Life）通常指其在特定弯曲条件下能够承受的最大弯折次数。

在实际应用中，如果FPC弯曲寿命不足，可能会导致：

导体断裂：铜箔在反复弯折过程中发生疲劳开裂，导致电路失效。

介电层破损：基材（如PI聚酰亚胺）在长时间应力作用下开裂，影响绝缘性能。

粘结层脱离：不同层之间的结合力减弱，形成分层或气泡，影响电气性能。

因此，准确评估FPC的动态弯曲寿命，不仅能优化设计，还能降低产品使用中的故障风险。

软板动态弯曲测试的国际标准

目前，业界对FPC动态弯曲寿命的测试已有多个国际标准可参考，主要包括：IPC-TM-650 2.4.9.1：IPC（国际电子工业联接协会）提供的FPC弯曲测试方法，涵盖弯折半径、角度、频率等参数。

JIS C6471：日本工业标准，规定了FPC在动态弯曲条件下的测试方法。

MIL-STD-2118：美国军用标准，适用于高可靠性要求的FPC评估。

其中，IPC-TM-650 2.4.9.1 是业界最常引用的标准，它定义了FPC在一定弯曲半径和角度下的寿命测试方法，并规定了测试终点判定标准（如导体电阻增加或断裂）。

软板动态弯曲寿命测试方法

3.1 测试设备及原理

FPC动态弯曲测试通常采用往复式弯曲试验机（Flex Tester），该设备可模拟FPC在实际应用中的反复弯折情况。主要测试方式包括：

90°弯折测试（Right Angle Bending Test）：FPC在固定点处以90°角度反复弯折，模拟LCD柔性排线的工作环境。

U型弯折测试（U-Shaped Bending Test）：FPC围绕固定半径的滚轴进行连续弯折，以评估其耐久性。

扭转测试（Twist Test）：适用于评估FPC在复杂变形环境下的耐用性，如可穿戴设备的连接电路。

3.2 关键测试参数

在进行动态弯曲寿命测试时，以下参数是影响测试结果的核心因素：

弯曲半径（Bending Radius）

典型值：0.5mm、1mm、2mm 等

半径越小，对FPC的应力越大，寿命降低。

弯曲角度（Bending Angle）

常见设定：±45°、±90°、±180°

角度越大，FPC的形变越剧烈，容易导致疲劳失效。

弯曲频率（Bending Frequency）

典型范围：1~5Hz

过高的频率可能引发热累积，影响测试准确性。

测试环境（温度、湿度）

高温高湿环境会加速材料老化，需结合实际应用环境设定。

失效判定标准

电气失效（电阻增加超过10%或断路）

机械失效（裂纹、分层、变形）

影响FPC动态弯曲寿命的因素

4.1 铜箔类型

电解铜（ED Copper）：结晶结构较粗糙，抗弯折能力较弱，适用于静态应用。

压延铜（RA Copper）：晶粒结构均匀，延展性好，适用于高弯折寿命要求的场景。

4.2 基材厚度

较薄的PI基材（如12.5μm）通常具有更好的柔韧性，但抗撕裂能力较弱。

较厚的PI基材（如50μm）增强了机械强度，但弯折次数可能减少。

4.3 叠层结构

采用单面FPC比多层FPC寿命更长，因为增加层数会导致弯折应力集中，容易导致失效。

4.4 线路设计

优化布线方向：避免直角走线，采用弧形线条减少应力集中。

增设补强板：在关键弯折区域使用补强层，以分散应力。

柔性线路板动态弯曲寿命优化建议

为提升FPC的动态弯曲寿命，PCB设计师可以采取以下优化措施：

选择高延展性材料：优先使用RA铜，以提升抗弯折能力。

合理布线：避免信号线垂直于弯折方向，减少断裂风险。

优化FPC厚度：在保证机械强度的前提下，尽可能降低厚度，以提高柔性。

测试验证：依据IPC-TM-650等标准进行动态弯折测试，确保寿命满足产品需求。

软板的动态弯曲寿命直接关系到产品的可靠性和耐用性，因此在设计阶段就应充分考虑材料、布线、结构及制造工艺。通过合理的测试标准和优化设计，可以有效提升FPC的使用寿命，确保其在高动态应用环境中的稳定运行。随着柔性电子技术的发展，未来FPC的动态弯曲寿命测试方法将进一步细化，以适应更高端、更复杂的应用需求。
